3. 操作系统 SYS-XP243-1.0S 46 XP-242E/243E 系统手册 3.3.2 贴装头待机 按照下面所叙述的操作步骤，可 将贴装头移动到退让位置。 操作步骤 1 . 在[主 画 面]上 选 择[机 器 操 作] 、 [贴 装 头 待 机] 。 2. 按下 [ 启动 ] 键，把贴装头移动 到退让位置。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 45
接收 MCS/2 程序

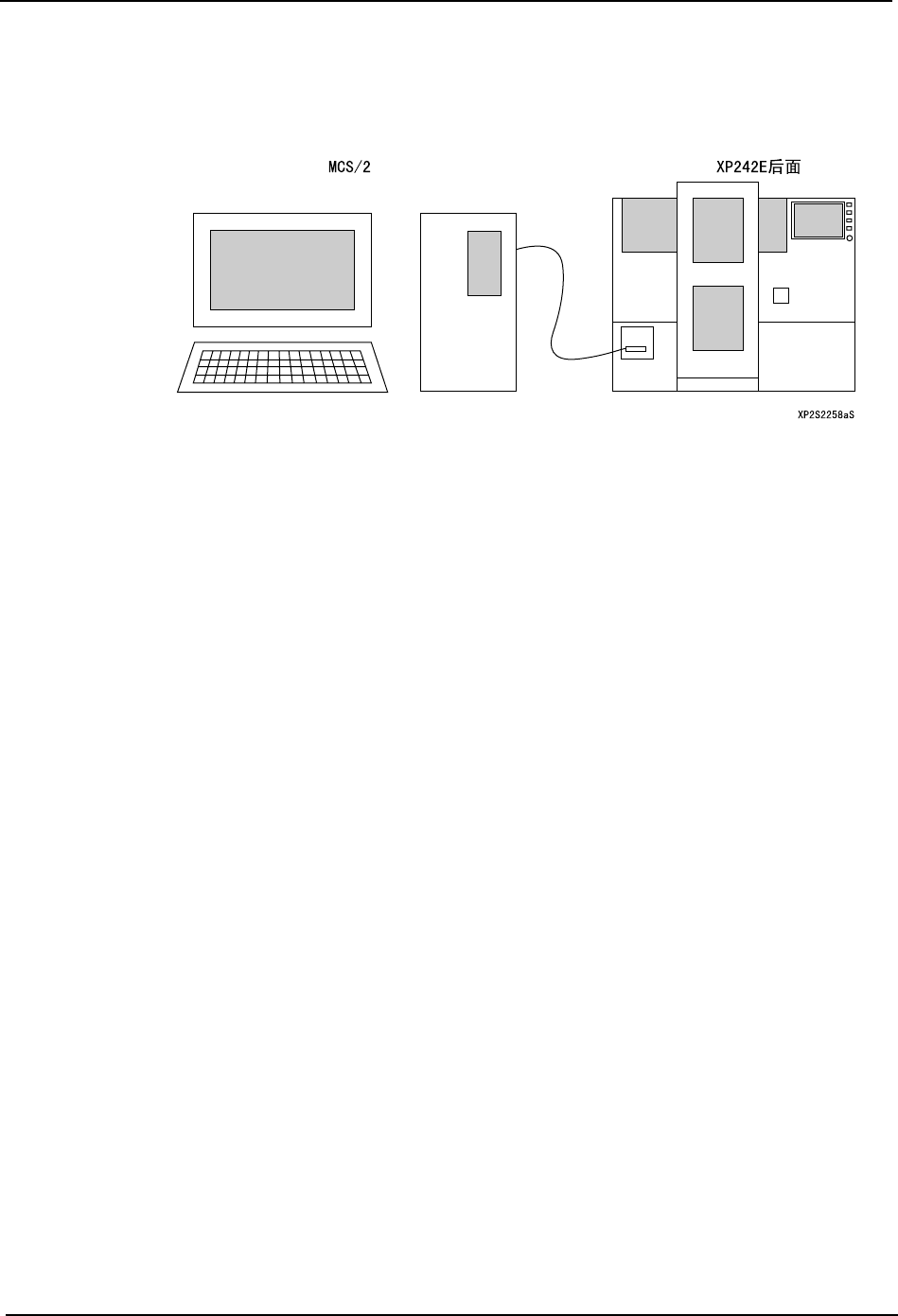

XP 能从 MCS/2 主电脑系统中通过 RS-232C 传送生产程序。请用专门的电缆将 MCS/2 连接机
器后面左下方位置上的 DATA 插座上。
操作步骤
1. 在 MCS/2 主电脑中，备有 IP-3 用的生产程序、XP-242E 可模拟地将 MCS/2 作为 IP-3 识别。
备注 ) 因为 XP-242E 的 MFU 是 1 台 ( 以 40 个料站 /8mm，12mm 料带宽计算 )、料盘单元 1 台 ( 料盘种
类：10 种；最大到 335mm × 330mm、20 种；最大到 160mm × 330mm)，所以超出此容量的料站
数据不能安装。另外，在 MCS/2 上的程序以及生产线的设定等，请参考专用手册。
2. 在 [ 主画面 ] 上选择 [ 程序 ]、[ 接受 MCS/2 程序 ]。
3. 通过 MCS/2 传送生产程序。
数据对应状态
XP 机器上不支持一部分用 MCS2 创建的数据。不支持的数据在传送时以 0 输入。使用时有必
要用机器上的编辑器进行编辑。
MCS/2 上存在、但不能传送的数据。
MCS/2 上不存在的数据。
·Tape Width (TAPEWIDTH)
·Tray Length (PPCTRDX)
·Tray Width (PPCTRDY)
·Soft Pick speed (PENFCSPN)
·Pick-up Orientation Q (PENCRPPQ)
·Camera Position (PENVICP)
3. 操作系统 SYS-XP243-1.0S
46 XP-242E/243E 系统手册
3.3.2 贴装头待机
按照下面所叙述的操作步骤，可将贴装头移动到退让位置。
操作步骤

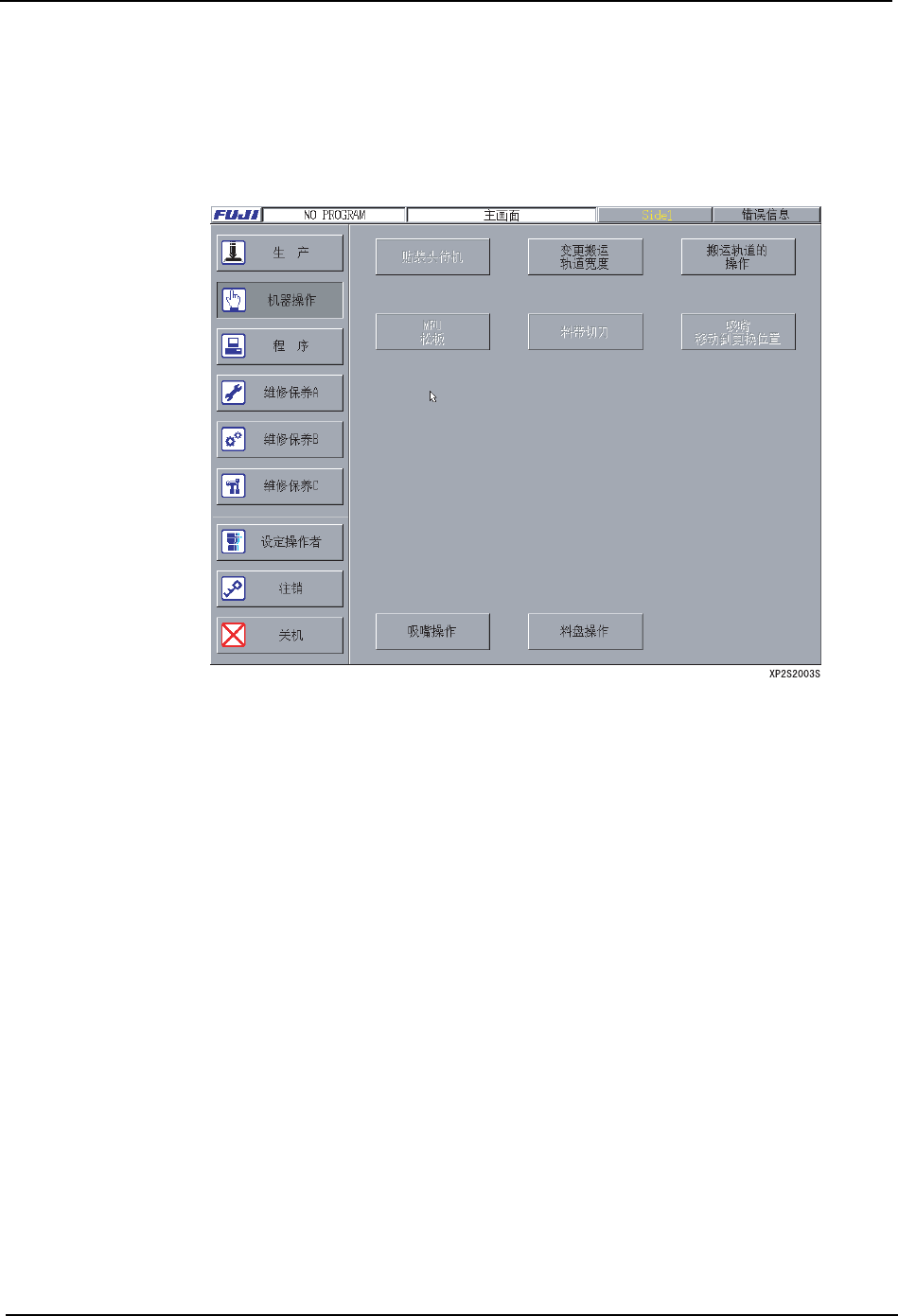

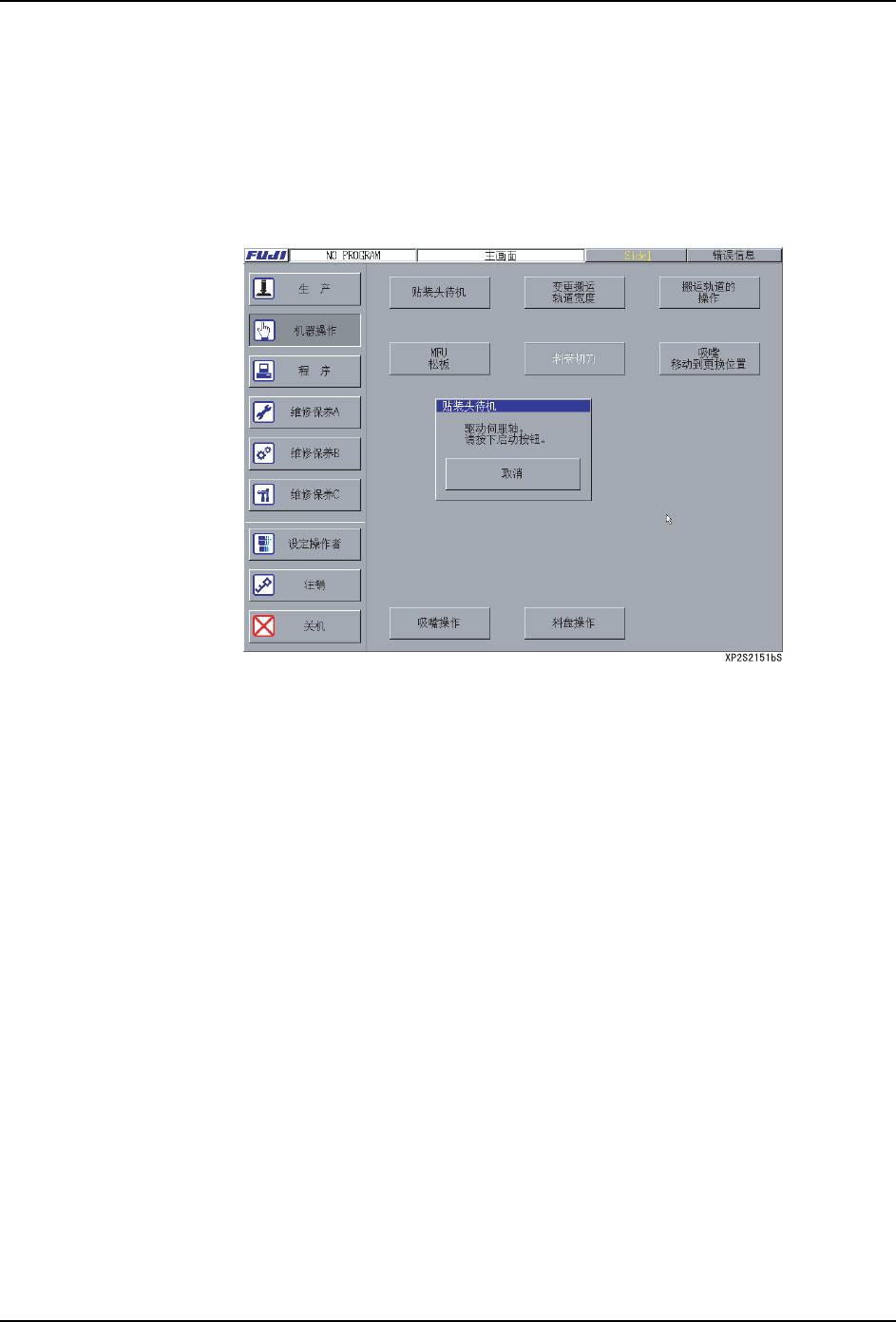

1. 在[主画面]上选择[机器操作]、[贴装头待机]。
2. 按下 [ 启动 ] 键，把贴装头移动到退让位置。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 47
3.3.3 搬运轨道宽度的调整
XP 机器根据所使用的程序数据。具有由马达驱动对搬运轨道宽度进行调节的功能。
操作步骤
1. 在[主画面]上选择[机器操作]、[变更搬运轨道宽度]，显示出[变更搬运轨道宽度]画面。
注意 ) 在改变搬运轨道宽度前当搬运轨道宽度有变化时，请确认真空支撑销处于不干扰搬运轨道的位
置。变更搬运轨道宽度的操作结束后，请确认真空支撑销不处于从属轨道的下方。在变更搬运
轨道宽度时，请确认在 in 平台、main 平台的电路板到达确认传感器以外的位置上没有电路板。
