SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 23
3. 操作系统
3.1 基本操作
本章将说明机器的基本操作顺序。请确认第 2 部分说明的机器各部分名称。此外，在此说明
的大部分操作都是从下面的 [ 主画面 ] 开始的。
3.1.1 机器的启动和关机
机器的启动和 [ 主画面 ] 的显示
尽管本章的所有说明基本都是从 [ 主画面 ] 开始的，但是此画面并不是机器启动后自动显示
的画面。请按照下面的步骤启动机器，使其显示 [ 主画面 ]。
操作步骤
1. 启动与机器相连接的监控电脑。
2. 把机器上的电源总开关置于 “ON”的位置。

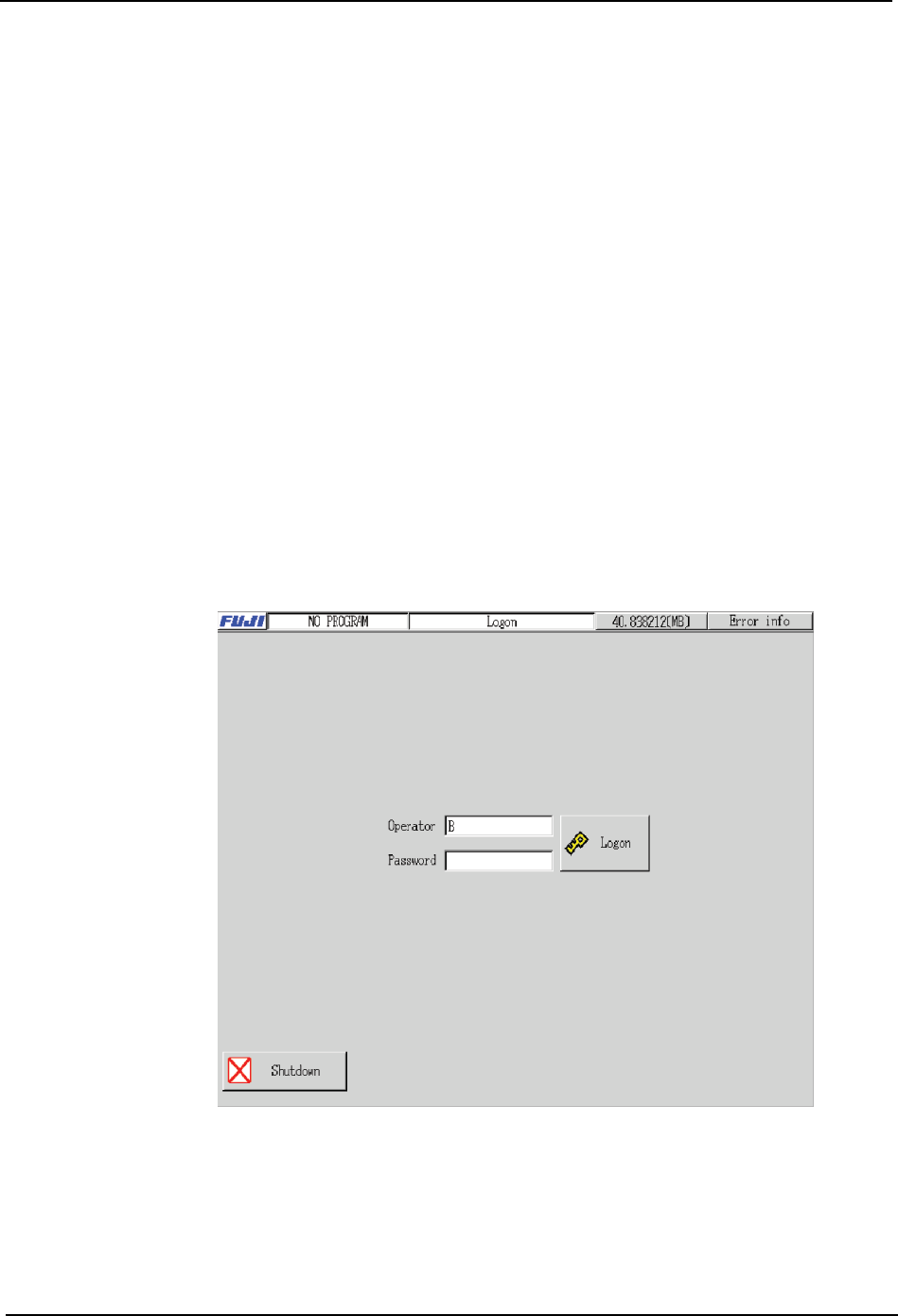

3. 按下 [ 接通控制电源 ] 按钮后启动机器。机器启动后，此时显示 [Logon] 画面。
4. 选择 [Operator] ( 操作者名 ) 或者 [Password] ( 密码 ) 的输入框后显示出键盘。
5. 用画面上显示的键盘上输入 [Operator]( 操作者名)和[Password]( 密码 )，选择 [Logon]
键进行注册。
XP1S2001Ea
3. 操作系统 SYS-XP243-1.0S
24 XP-242E/243E 系统手册
注册时的注意事项 :
6. 显示出 [ 主画面 ]
(1) 极性标记变换器的信息
注册时显示出以下的信息时，请必须选择 [ 不 ]。
“是否仅仅变换极性 ?”
※ 执行变换时生产程序被变更，有可能不能进行正常的生产。

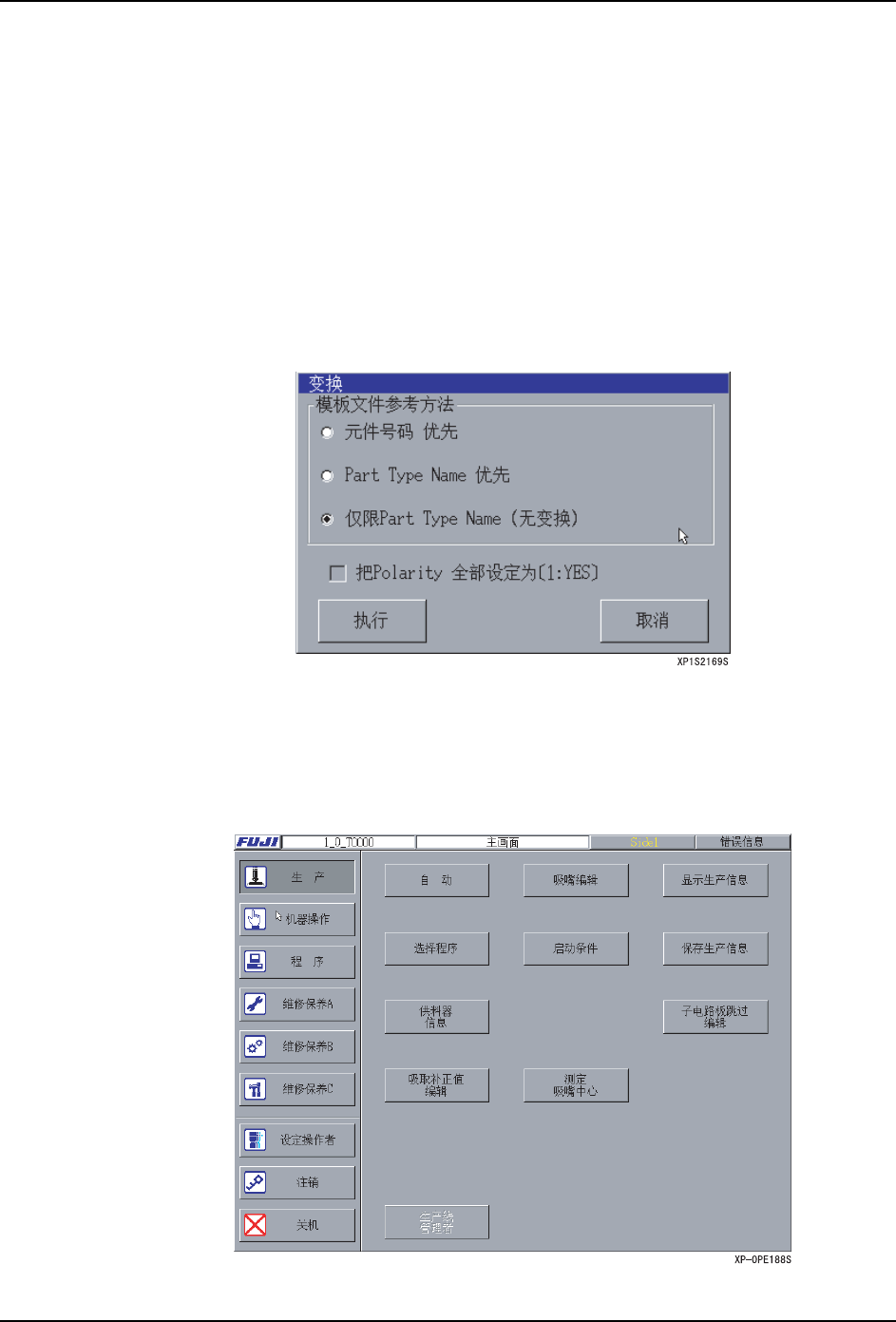

(2) 元件数据编辑的信息
注册时显示出以下的信息时，请必须选择 「只是 Part Type Name( 没有编辑
)」，按下[执行]按钮。
※ 选择 「只是 Part Type Name( 没有编辑 )」以外执行变换时，生产程序被变更，
有可能不能进行正常的生产。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 25
关机 ( 不切断电源时 )
按下[主画面]的[注销]按钮后，返回到[Logon] 画面。
关机
请按以下步骤结束生产后切断机器的电源。
操作步骤
1. 选择[主画面]的[关机]键。显示出关机的确认信息。
2. 选择 [OK] 键。机器进入关机步骤。
备注 ) 贴装头持有吸嘴或料盘托架处于前进位置时，会显示出使其返回的确认信息。
3. 将电源主开关 OFF。
如果长期不对机器接通电源或者进行伺服箱或控制箱内的调整的话，必须将主电源开关
OFF。
3.1.2 机器的紧急停止
·按下机器上的任何一个 [ 紧急停止 ] 按钮。
选择 [ 紧急停止 ] 按钮，切断伺服系统的 200V 电源，机器立即停止运转。[ 紧急
停止 ] 按钮是锁定式的，解除时请顺时针方向旋转。
·要重新开始运转机器时，请首先打开 [ 紧急停止 ] 按钮，按下 [ 运转准备 ] 按钮。
接通动力电源后 [ 启动 ] 按钮闪烁。
