SYS-XP243-1.0S 3. 操作系统 XP-242E/243E 系统手册 175 3.9 各种设定 3.9.1 触摸屏校准 本功能是点击触摸屏时调整鼠标的光标位置的功能 。 请在点击触摸屏的位置与实际反应的 位置有偏差时使用。 操作步骤 1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 触摸屏校准 ] 后显示出如下画面。 2. 触摸在画面左上方的红色的十字中心后，在画面右下方 显示出红色十字线。 触摸在画面右下方的红色的…
3. 操作系统 SYS-XP243-1.0S
174 XP-242E/243E 系统手册
3.8.8 保证期间
显示机器的硬件和软件是否处于保证期间内。
操作步骤

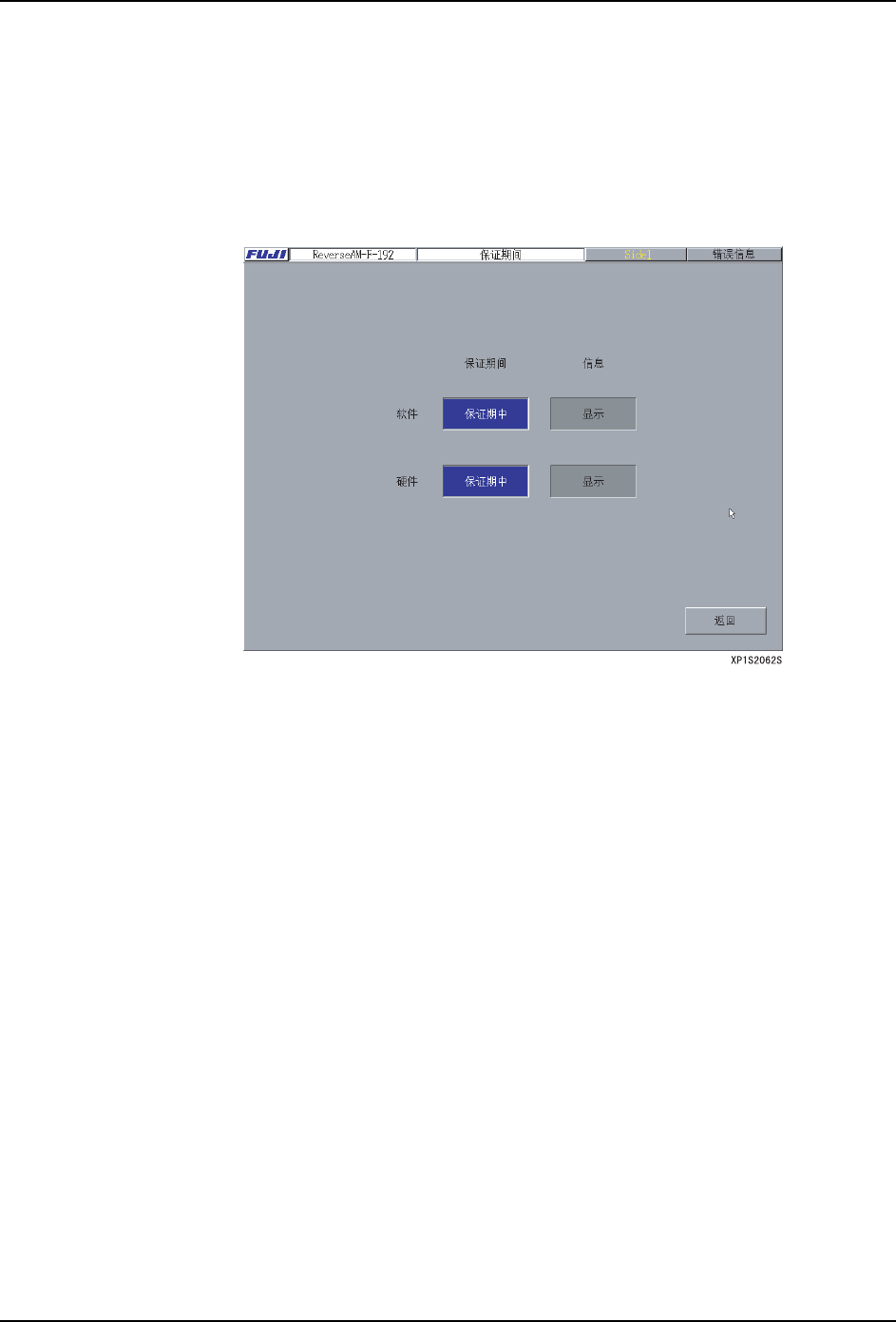

1. 在[主画面]上选择[维修保养 B]、[保证期间]，显示出[保证期中]的画面。
2. 在保证期间内，出现如下图所示的显示。「信息」的显示设定以「显示」作为默认值设定。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 175
3.9 各种设定
3.9.1 触摸屏校准
本功能是点击触摸屏时调整鼠标的光标位置的功能。请在点击触摸屏的位置与实际反应的
位置有偏差时使用。
操作步骤

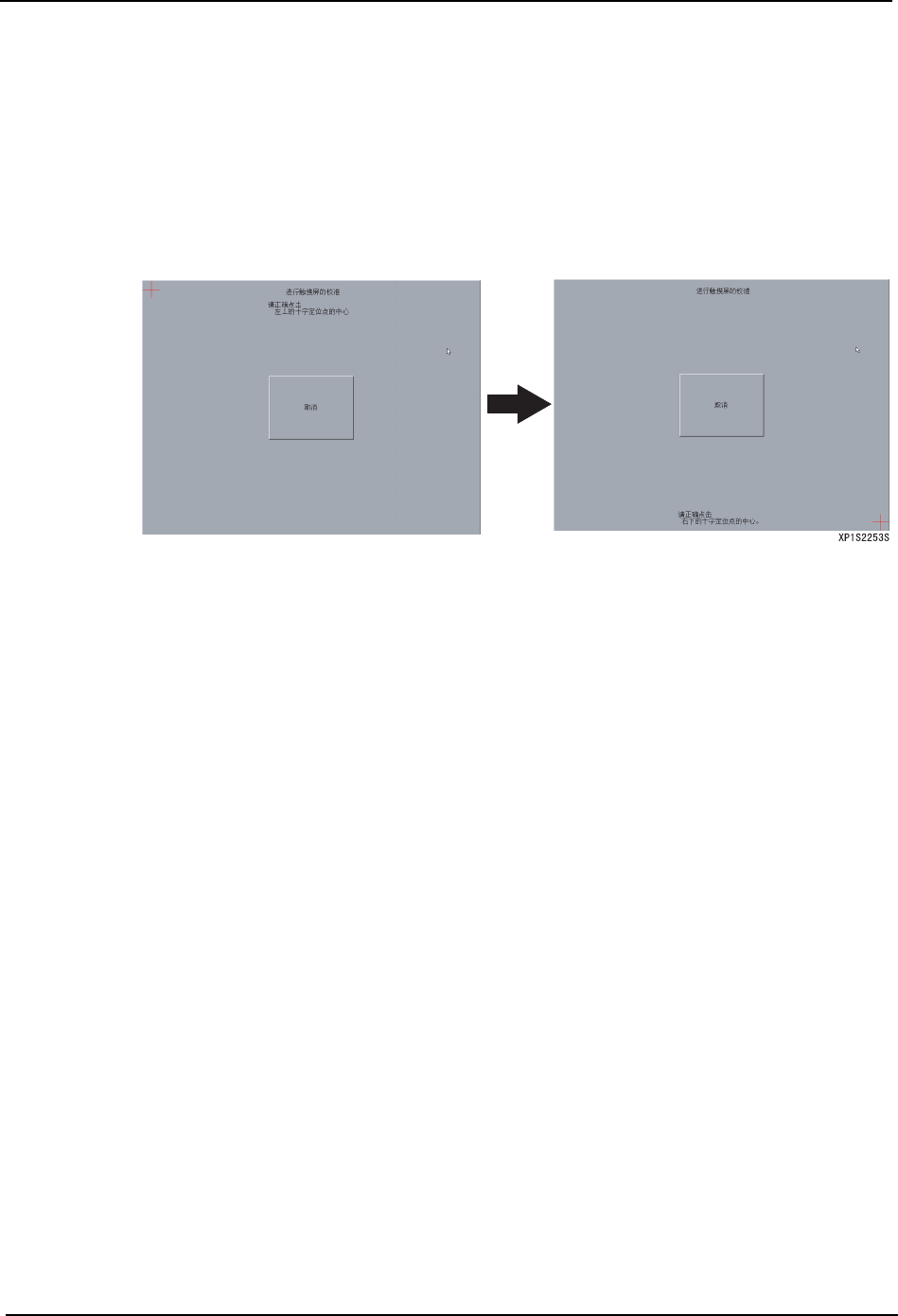

1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 触摸屏校准 ] 后显示出如下画面。
2. 触摸在画面左上方的红色的十字中心后，在画面右下方显示出红色十字线。
触摸在画面右下方的红色的十字中心后，触摸屏的调整结束，关闭画面。
停止触摸屏的调整时，按下 [ 取消 ] 按键，关闭画面。
注意 ) 请使用鼠标按下 [ 取消 ] 按键。
3. 操作系统 SYS-XP243-1.0S
176 XP-242E/243E 系统手册
3.9.2 固有值编辑
这是固有值编辑画面。没有正确的维修保养知识而变更数据时有可能导致机器的错误运行，
请充分注意。
操作步骤
1. 在 [ 主画面 ] 上，依次选择 [ 维修保养 C]，[ 固有值编辑 ]。
2. 选择需要更改的数据项目。
3. 选择 [ 输入 ] 键后显示出模拟数字键盘。输入所要求的数值，然后选择 [CR] 键显示其
值，快速点击 2 次 [Value] 的项目也能显示模拟数字键盘。
4. 选择 [JOG 画面 ]，显示能进行 JOG 操作的画面。
5. 选择 [Save to Disk]，将数值存入软盘中。选择 [Load from Disk] 键，从软盘中读取数
值。
6. 在搜索功能中有标题搜索和名称搜索 2 种。标题搜索与固有值不同是通过选择搜索项目
的 [ ▼ ] 键来选择标题一览表的。名称搜索是对包括指定字符在内固有值名称进行搜索
的功能。如果选择检查项目的空白栏，将会显示出一个模拟数字键盘，输入要搜索的固
有值名称，选择[RET]后即从顶端开始搜索。并且，选择[ 下一步搜索 ]后继续往下搜索。
