SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 205

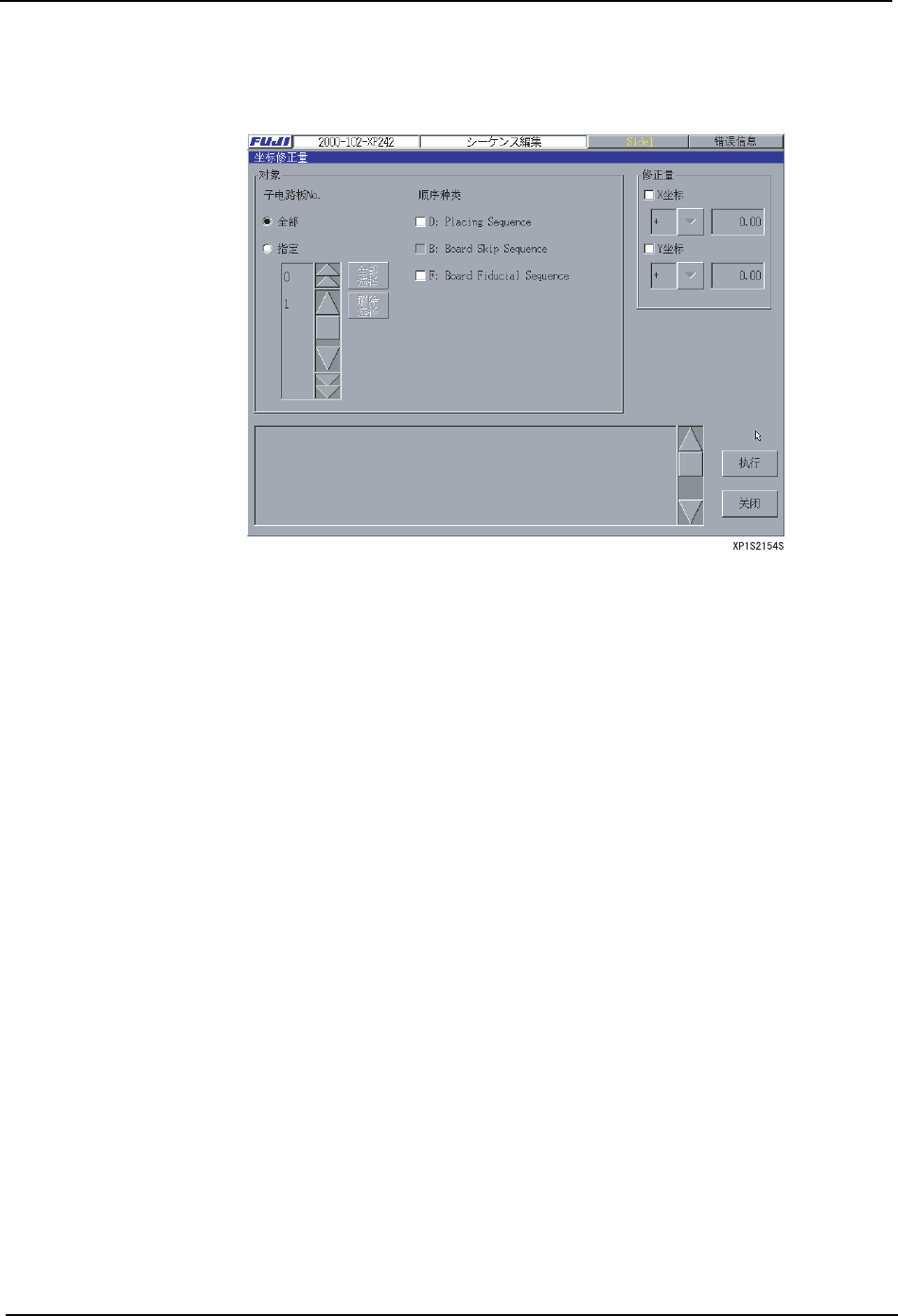

坐标修正量
以子电路板为单位对其子电路板上的指定种类的坐标进行修正的功能。
项目说明
子电路板 No.
指定对坐标进行修正的子电路板 No.。
顺序种类
选择适用修正值的坐标的种类。
修正量
指定进行修正的方向，加/减(+/-)量。(输入范围:0.00 ～ 650.00)
执行
显示确认信息后，指定是否进行修正。
[YES]: 执行修正处理，返回主画面。
[NO]: 不执行修正处理，返回主画面。
[Close]: 关闭主画面，返回顺序编辑画面。
※ 上述修正量的条件是在执行修正成功时被保存。
全部 : 对于电路板上的所有子电路板进行坐标修正。
指定 : 全部的子电路板不作为对象时，指定子电路板 No.。
D: 元件贴装坐标
B: 读取子电路板跳过定位点坐标
F: 读取子电路板基准定位点坐标
4. 机器生产程序 SYS-XP243-1.0S
206 XP-242E/243E 系统手册
指教功能
在顺序数据编辑视窗上选择 [ 指教 ] 后，在触摸屏上显示出如下所示的由定位相机摄入的影
像，指教是确认机器上轴的实际移动位置，在顺序数据的 X，Y 的坐标上可以用当前位置代
入。
这个视窗显示后，识别所有基准定位点的位置，获取坐标补正值。坐标补正值用于把机器上
的 X，Y 值变换为电路板上的 X，Y 坐标。另外，一旦取得坐标补正值后，或者结束编程、或
者直到修改完基准定位点顺序为止被保存，当处于覆盖模式时，伺服轴的位置变更为指定的
顺序数据中的 X、Y 值。

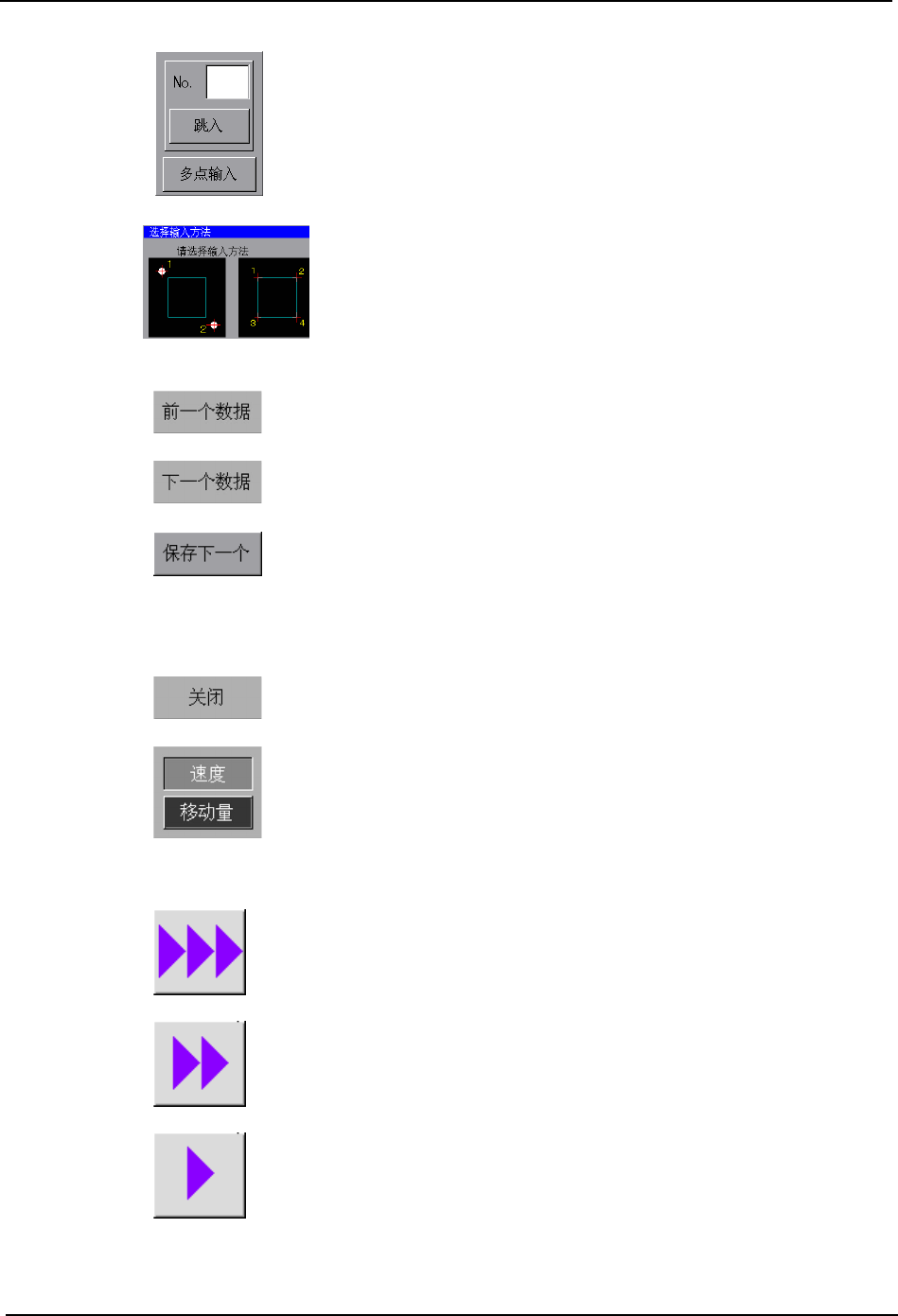

操作键说明
当移动方法设定为 [ 速度 ] 时，距离十字中心越远 X、Y 轴的移动速
度越快。需要低速移动时，请点击中心附近位置。在选择画面期
间，轴随之移动。移动方法是在 [ 移动量 ] 中设定时，使所选择部
分的影像坐标尽量位于十字中心来移动 X、Y 轴。
选择指教操作的编辑方法。
[ 改写 ]: 新输入的数据会覆盖所有已注册的数据。 [ 插入 ]:将新
建数据插入到指定的顺序号中。
显示子菜单。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 207
在 [No.] 中输入号码，选择 [ 跳过 ] 后可以更改所编辑的顺序号
码。
当要指定比相机的视角更大的元件的 X、Y 的坐标、角度时，使用多
点输入功能。
选择 [ 多点输入 ] 后显示多点输入的选择画面。选择要输入的点数
的图，一点一点输入坐标。
可以编辑当前顺序 No. 之前的数据。长按后可以连续移动到前面的
数值。放开按键或者移动到最前的顺序时停止。
可以编辑当前顺序 No. 之前的数据。长按后可以连续移动到前面的
数值。放开按键或者移动到最前的顺序时停止。
可以注册编辑数据和当前的 X，Y 坐标以及编辑下一个数据，在设定
为 [ 插入 ] 时，显示出下一个新建数据。当设定为 [ 覆盖 ] 时，如
果已有下一个数据的话，显示其数据并移动轴，没有的话显示新建
数据。
当增加的数据的 X 坐标、Y 坐标存在于其他的顺序的 X 坐标、Y 坐标
的± 0.1mm 范围内时，显示警告、确认的信息框。
不注册任何数据结束指教操作。
设定 X，Y 轴的 JOG 操作模式。更改设定后，箭头颜色和 JOG 操作模
式也变更。
在移动量 ( 兰色 ) 时，每按一次下面的按键就以此移动量进行移
动。
在速度 ( 绿色 ) 时，在按下面的箭头键的期间，将以此速度移动。
沿 X 轴高速或以移动量为 1mm 正向移动。
沿 X 轴中速或以移动量为 0.1mm 正向移动。
沿 X 轴低速或以移动量为 0.01mm 正向移动。
