SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 273
5. MDW/PDW
5.1 MDW 概要
在定型形状 ( 圆形、长方形、正方形的菱形、正或者倒的正三角形、双正方形、十字形 ) 上
不能识别的定位点或者要将在电路板上的任意的对象物体或图形作为基准定位点使用时，
可以使用 MDW 功能作成或者编辑取入的影像的定位点数据的模板。
此时，在[图形编辑」画面上，可以将定位点形状变为Multipurpose后使用[角度补正]功能。
使用角度补正功能后，可以从一个定位点同时求出电路板的位置和倾斜。

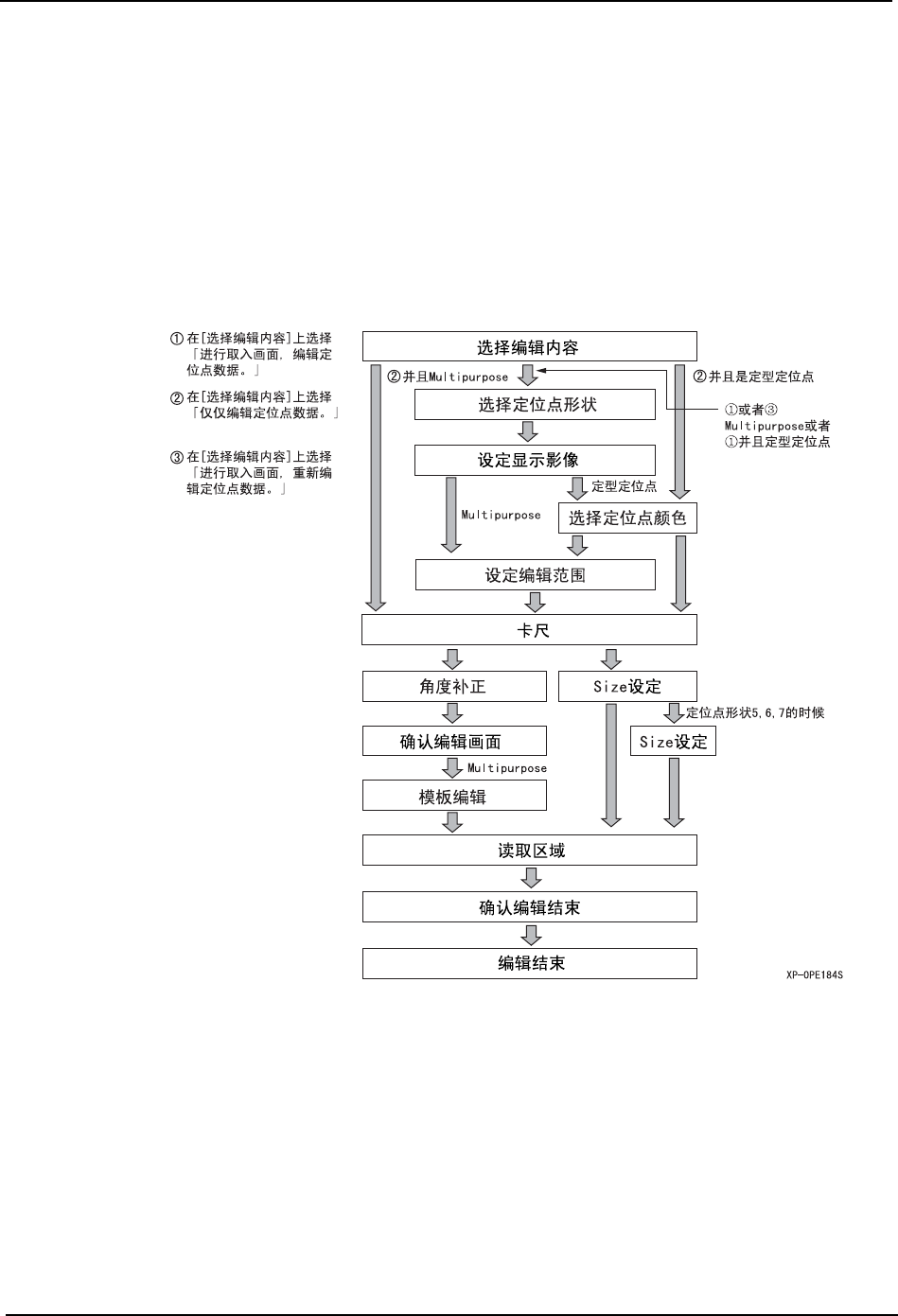

请按照以下的步骤作成影像处理模板。
5.MDW/PDW SYS-XP243-1.0S
274 XP-242E/243E 系统手册
5.2 用取入的影像作成异型定位点模板 （使用 MDW）
5.2.1 作成定位点数据
操作步骤
1. 在[主画面]上选择[程序]、[编辑器]、[定位点]，显示[定位点编辑]画面。
2. 在 [ 定位点编辑 ] 画面上输入定位点名后，按下 [ 图形编辑 ] 按键显示 [ 图形编辑 ] 画面。
备注 ) 关于 [ 图形编辑 ] 画面上的各个按键的说明，请参考 5.2.3 的「定位点编辑 [ 图形编辑 ] 画面
的说明」。
