4. 机器生产程序 SYS-XP243-1.0S
218 XP-242E/243E 系统手册
[>>] 键
显示出正在编辑的数据内设定的下一个定位点数据。
[<<] 键
显示出正在编辑的数据内设定的前一个定位点数据。
[增加定位点数据]键
按下此键，在现在被定义的基准定位点数据的最后增加、显示一个空的基准定位点数据。
[删除定位点数据]键
删除现在显示的基准定位点数据。删除后显示下一个定位点数据。
[清除]键
清除现在显示的基准定位点数据。离开编辑器画面，被清除的定位点数据随之删除。( 定位
点清除状态下即使保存了生产程序，被清除的定位点也不会被保存。)
[定位点读入]键
从数据库读入定位点文件。
[定位点文件保存]键
保存现在显示的定位点数据到数据库中。
[模板]键
使用模板编辑器编辑模板。
[图形编辑]键
使用图形编辑进行定位点数据的编辑、图形处理的测试。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 219
子电路板跳过定位点编辑范围
[ 定位点名 ] 文本框
输入定位点名。( 最多可输入 30 个字符 )
注意 ) 有定位点名不能使用的字符。详细请参考 「第 4 部 第 1 章 1.3 输入禁止字符」。
[形状]键
选择该此键后选择显示的形状的图，并选择定位点形状。
[颜色]键
按下按键，指定使用定位点的亮度。
[SizeX] 文本框
输入 SizeX 的尺寸。( 输入范围 1.00 ～ 10.00mm)
[SizeY] 文本框
输入 SizeY 的尺寸。( 输入范围 1.00 ～ 10.00mm)
[清除]键
清除现在显示的子电路板跳过定位点数据。
[ 定位点读入 ] 键
从数据库读入定位点文件。
[ 定位点文件保存 ] 键
保存现在显示的定位点数据到数据库中。
[ 电路板 ID(2D Code) 编辑画面 ] 键
移动到电路板 ID(2D Code) 编辑画面。
[ 图形编辑 ] 键
使用图形编辑进行定位点数据的编辑、图形处理的测试。
W: White
B: Black
4. 机器生产程序 SYS-XP243-1.0S
220 XP-242E/243E 系统手册

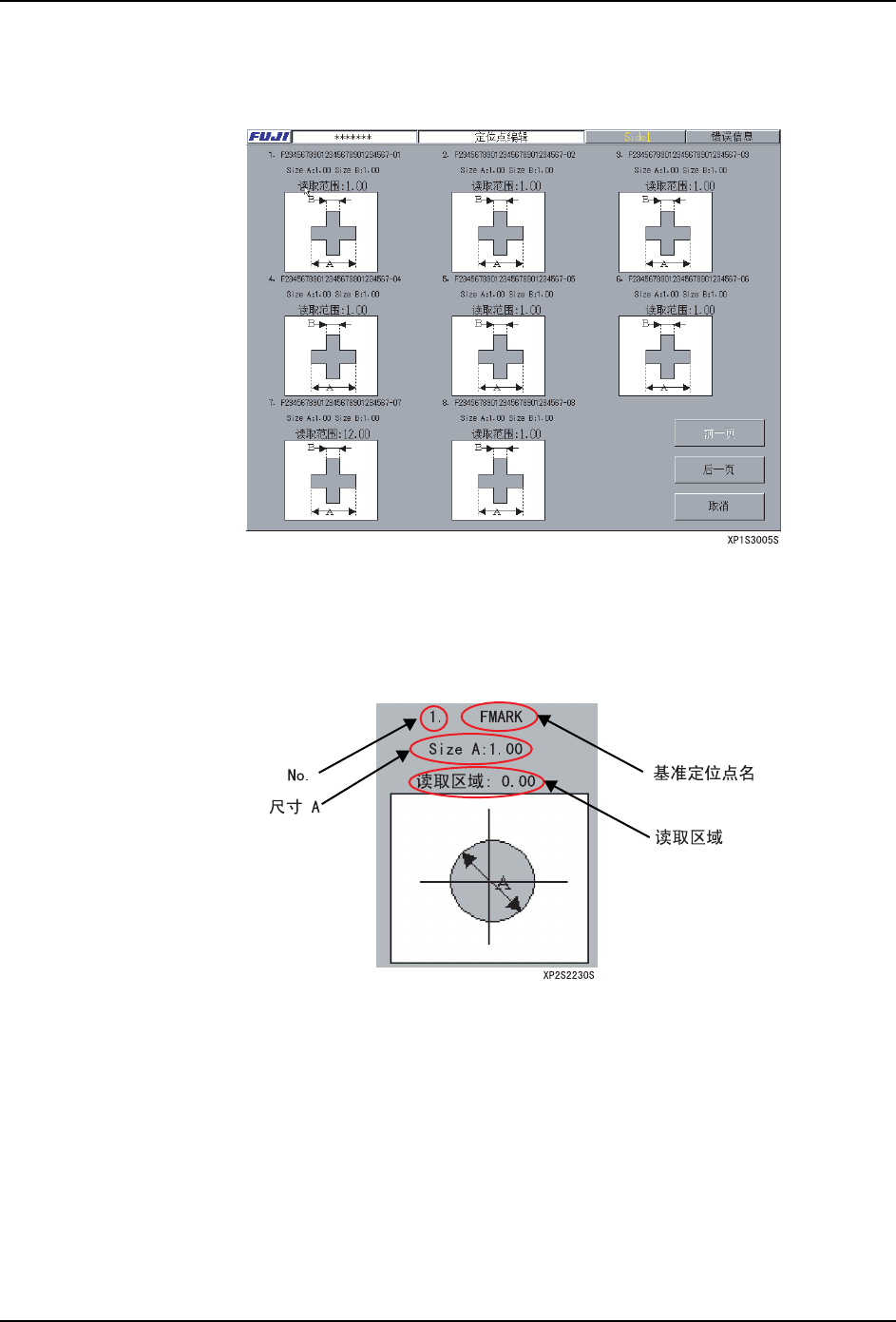

■基准电位点一览表画面
本画面显示现在正在编辑的数据内注册的基准电位点一览表画面。
显示编辑中的定位点数据
显示基准定位点编号和 「定位点名」、「尺寸 A」、「尺寸 B」的尺寸，显示 [ 读取区域 ]。
在下方显示形状图 ([ 颜色 ] 有亮 / 暗之区别 )。选择此图后，就可以在定位点编辑画面上
编辑定位点数据。
[取消]键
关闭画面。
[前页]键/[次页]键
切换页面。定位点数据可在 1 个画面里显示时，不显示该键画面。
