顺序的选择显示
在 [ 顺序编辑 ] 的右侧按下 [ 选择显示 ] 按键后，选择的顺序可以以一个画面显示。打开顺
序显示画面后，在 [ 顺序编辑 ] 画面的项目旁无需滚动就可以编辑。显示画面根据顺序的种
类有3种。
基准定位点顺序的显示画面
子电路板跳过顺序的显示画面
4. 机器生产程序 SYS-XP243-1.0S
200 XP-242E/243E 系统手册

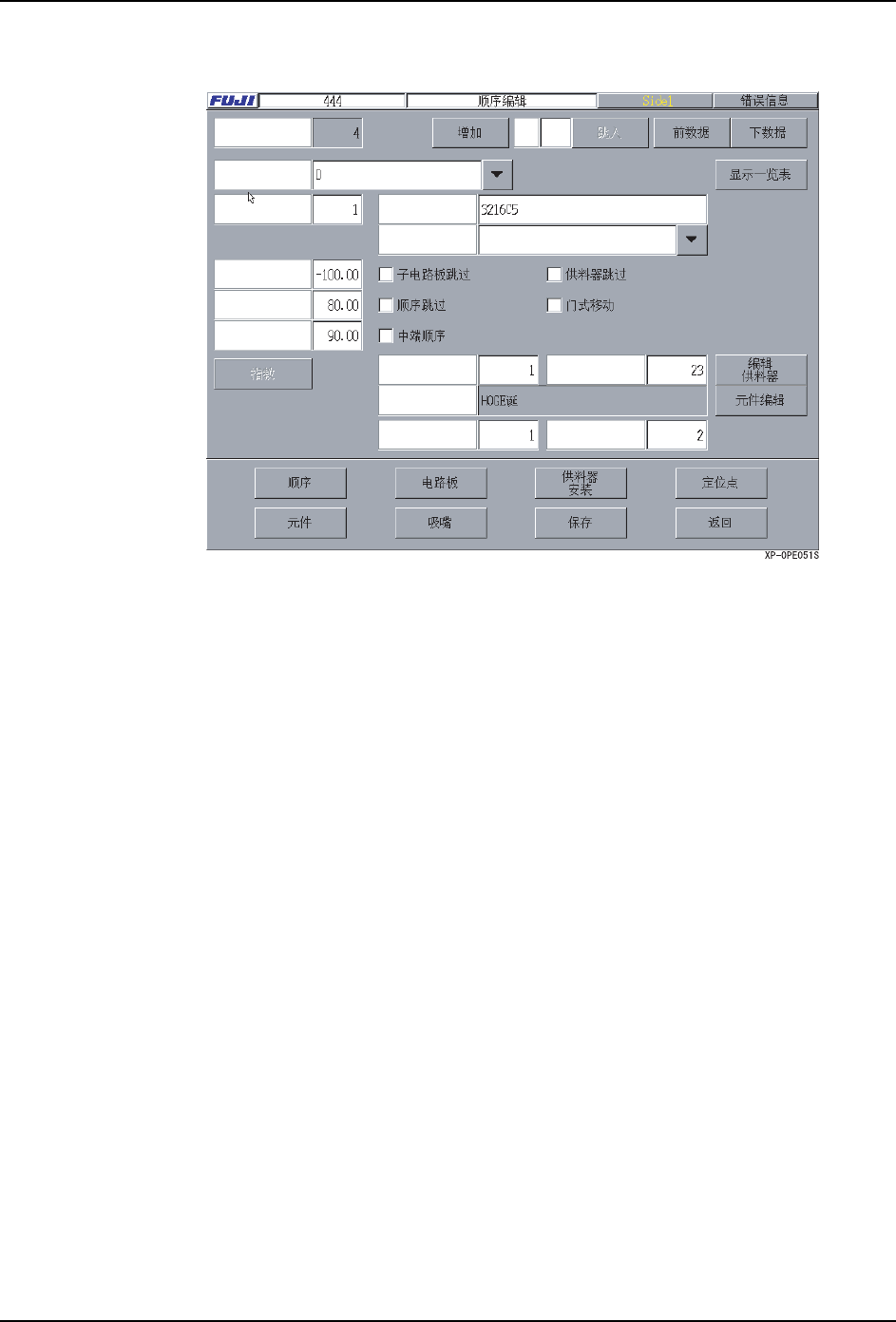

贴装顺序显示画面
指教功能
在 [ 顺序 ] 画面上按下 [ 指教 ] 按键后，定位点取入影像显示在触摸屏上。指教是移动机器
的伺服轴后注册顺序的坐标位置的功能。这里的注册是指顺序数据的 X,Y 坐标上覆盖或者插
入实际的电路板上的坐标。注册的坐标从机器上的 X,Y 坐标变换成实际电路板上的 X,Y 坐
标，所有的基准定位点以基准进行补正。
注意 ) 1. 为了使用指教功能，使用前有必要进行电路板的设定。
2. 推荐预先设定基准定位点。用指教注册的坐标是以基准定位点为基准补正的坐标，所以重新
编辑定位点数据的位置中心有偏差时注册的坐标也有偏差。
取得的坐标修正值，进行以下的操作后重新进行基准定位点数据的读取。
·电路板的松开
·机器的启动
·程序的读取
·[ 顺序 ] 画面结束时，选择 [ 不保存结束 ]。
·编辑基准定位点读取顺序
·编辑基准定位点数据
此外，使用指教功能，可以将顺序数据完全作为新建作成。在此用使用已经存在的顺序数据
为例进行说明。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 201
操作步骤
1. 在 [ 主画面 ] 上选择 [ 程序 ]、[ 选择编辑程序 ]，选择程序。
2. 选择[编辑]，按下画面下[顺序]按键，显示出[编辑顺序]画面。
3. 按下 [ 编辑顺序 ] 画面右侧的按键，显示出 [ 编辑 ] 画面。
4. 在 [ 编辑 ] 画面右侧的 [No.Jump] 按键的左方，选择顺序 No.。
备注 ) 最初请选择定位点读取顺序。
5. 输入 [ 编辑 ] 画面上的项目。
6. 由 JOG 操作，将要注册的主体与相机影像中心吻合。
备注 ) 不能收入相机的视野时，进行多点输入。（详细请参考多点输入）
7. 在[编辑]画面右侧选择[覆盖]或者[插入]，按下[注册]。
备注 ) 按下 [ 注册 ] 按键时，有未读的基准定位点读取顺序时，显示出确认读取开始用的画面。
操作按键说明
当移动方法设定为 [ 速度 ] 时，距离十字中心越远 X、Y 轴的移动速
度越快。需要低速移动时，请点击中心附近位置。在选择画面期
间，轴随之移动。移动方法是在 [ 移动量 ] 中设定时，使所选择部
分的影像坐标尽量位于十字中心来移动 X、Y 轴。
显示子菜单。
