SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 255

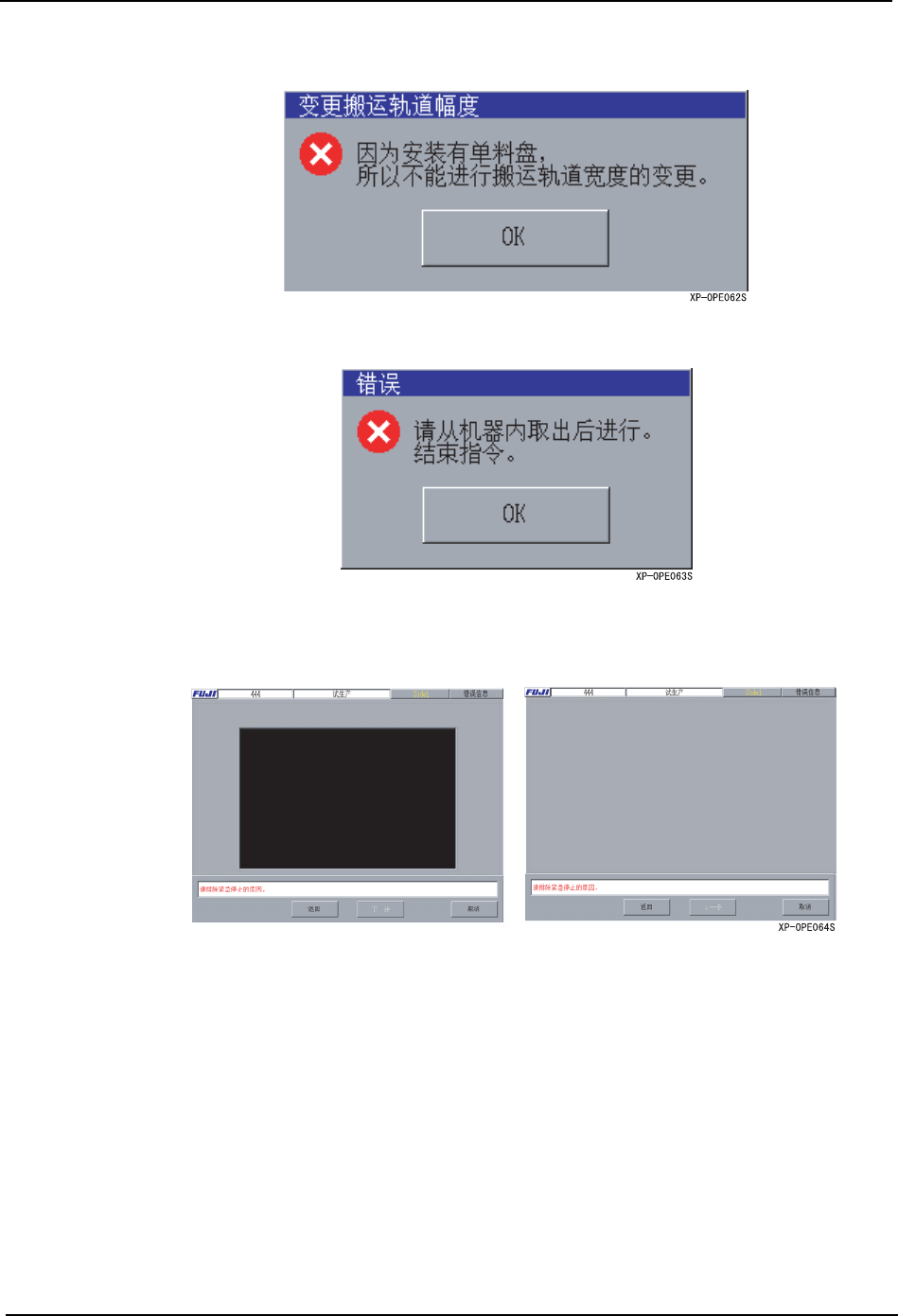

的确认，但料盘平台存在时显示出以下错误信息。
注意 ) 在进行宽度变更时请确认机器内是否有电路板。有电路板时显示出以下错误信息。
步骤 5 取入电路板
取入电路板。
注意 ) 已经取入电路板时不显示此画面。打开下一个试执行画面。

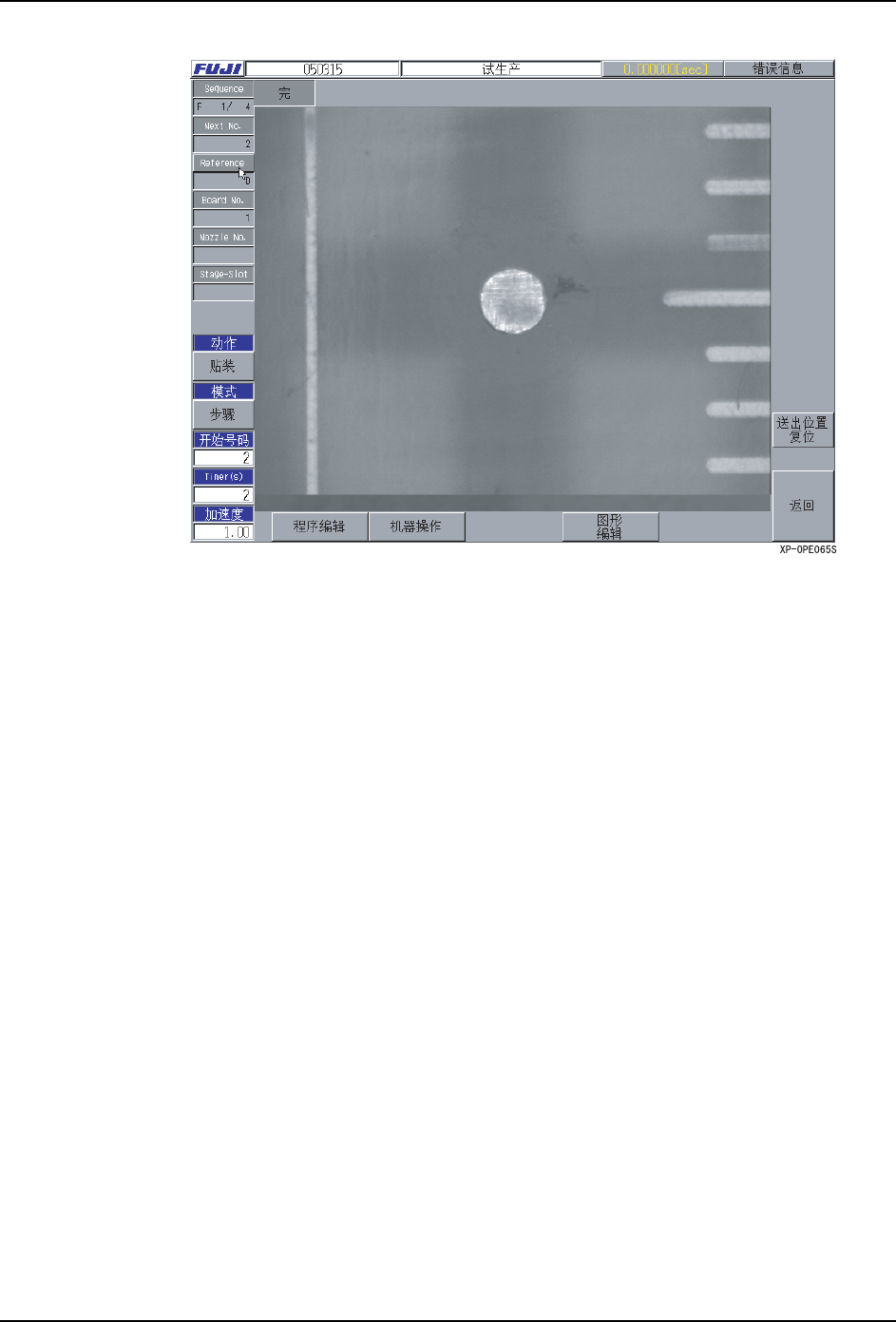

步骤 6 试执行
进行试贴装以及模拟动作。
在 [ 试执行 ] 画面上可以进行以下 3 个操作。
·模拟 （已有程序的确认）
·贴装 （已有程序的试贴装）
·程序的变更·增加以及新建作成
注意 ) 变更已有的程序时，在进入 [ 试行 ] 画面前有必要预先下载程序。
4. 机器生产程序 SYS-XP243-1.0S
256 XP-242E/243E 系统手册
①使用已有程序的模拟 （仅仅确认）
不贴装元件，用定位点相机取入贴装位置的影像，盖上布线结构显示出画面。
用 [ 试执行 ] 画面的左列的动作按键选择 [ 模拟 ]。每当按下按键时在 「贴装」与 「模拟」
之间切换。
※ B,L,D 顺序的模拟是工作头移动到进行基准定位点补正的位置。
选择模式 （手动、连续、半自动）。连续的时候，请用 Timers （s）指定静止的时间。手动
的时候，请在 [ 跳过 ] 旁边放入顺序 No. 按下 [ 跳过 ] 按键。设定后按下 [ 启动 ] 按键。
②使用已有程序的试贴装 （仅仅确认）
实际贴装元件，用定位点相机取入贴装位置的影像，盖上布线结构显示出画面。
用 [ 试执行 ] 画面的左列的动作按键选择 [ 贴装 ]。每当按下按键时在 「贴装」与 「模拟」
之间切换。
种类 动作
（按升序执行）
目的
F 显示线框结构 ·比较电路板类型和布线结构，确认定位点类型的错
误。
影像处理 ·进行定位点的影像处理，补正 B、L、D 顺序的坐标。
·根据影像处理确认定位点数据的正当性。
B,L 显示线框结构 ·比较电路板类型和布线结构，确认读取范围的错误。
·比较电路板类型和布线结构，确认读取位置的偏差。
（仅仅在参考基准定位点时）
D 显示线框结构 ·比较电路板类型和布线结构，确认贴装元件的错误。
·比较电路板类型和布线结构，确认贴装位置 / 角度的
偏差。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 257
注意 ) 使用贴装模式时，要以实际贴装的元件搭载在所指定的料槽上为前提。
选择模式 （手动、连续、半自动）。连续的时候，请用 Timers （s）指定静止的时间。手动
的时候，请在 [ 跳过 ] 旁边放入顺序 No. 按下 [ 跳过 ] 按键。设定后按下 [ 启动 ] 按键。
③程序内容的变更·增加 （以及新建作成）
在开始作成顺序数据之前，请确认以下的数据是否齐备。
1. 定位点数据 （请参考 「4.3.5 定位点编辑」）
2. 供料器安装数据 （请参考 「4.3.4 供料器安装编辑」）
3. 元件数据 （请参考 「4.3.6 元件编辑」以及第 5 部。）不齐备时，按下 [ 试行 ] 画面的
下部的 [ 程序编辑 ] 按键，作成有必要的数据。
·顺序数据未注册时 （新建作成时）
在 [ 试行 ] 画面上按下 [ 程序编辑 ] 按键。打开 [ 选择顺序编辑 ] 画面。
在顺序数据未注册（顺序数为 0）的状态下，打开 [ 选择顺序编辑 ] 画面时，显示出以下的
信息对话框。
种类 动作
（按升序执行）
目的
F 显示线框结构 ·比较电路板类型和布线结构，确认定位点类型的错
误。
影像处理 ·进行定位点的影像处理，补正 B、L、D 顺序的坐标。
·根据影像处理确认定位点数据的正当性。
B,L 显示线框结构 ·比较电路板类型和布线结构，确认读取范围的错误。
·比较电路板类型和布线结构，确认读取位置的偏差。
（仅仅在参考基准定位点时）
影像处理 ·进行影像处理，确认定位点数据的正当性。
D 显示线框结构 ·比较电路板类型和布线结构，确认贴装元件的错误。
·比较电路板类型和布线结构，确认贴装位置 / 角度的
偏差。
贴装元件 ·实际贴装元件。
显示线框结构 ·比较电路板类型 / 布线结构 / 贴装元件，确认贴装元
件的错误。
·比较电路板类型 / 布线结构 / 贴装元件，确认贴装位
置/角度的偏差。
