SYS-XP243-1.0S 5.MDW/PDW XP-242E/243E 系统手册 295 9. 显示 [ 选 择 Visio n Type] 对话框。 请选择编辑的 Vision Ty pe，按下 [ 下 一步 ] 按键。 10.显示 [ 设定元件高度 ] 对话框。 请设定元件高度，按下 [ 下一步 ] 按键。 （设定范围：0.0 1 ～ 6.00mm）
5.MDW/PDW SYS-XP243-1.0S
294 XP-242E/243E 系统手册
8. 显示出 [ 选择编辑内容 ] 对话框。
选择编辑内容后请按下 [ 下一步 ] 按键。
操作按键说明
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 295

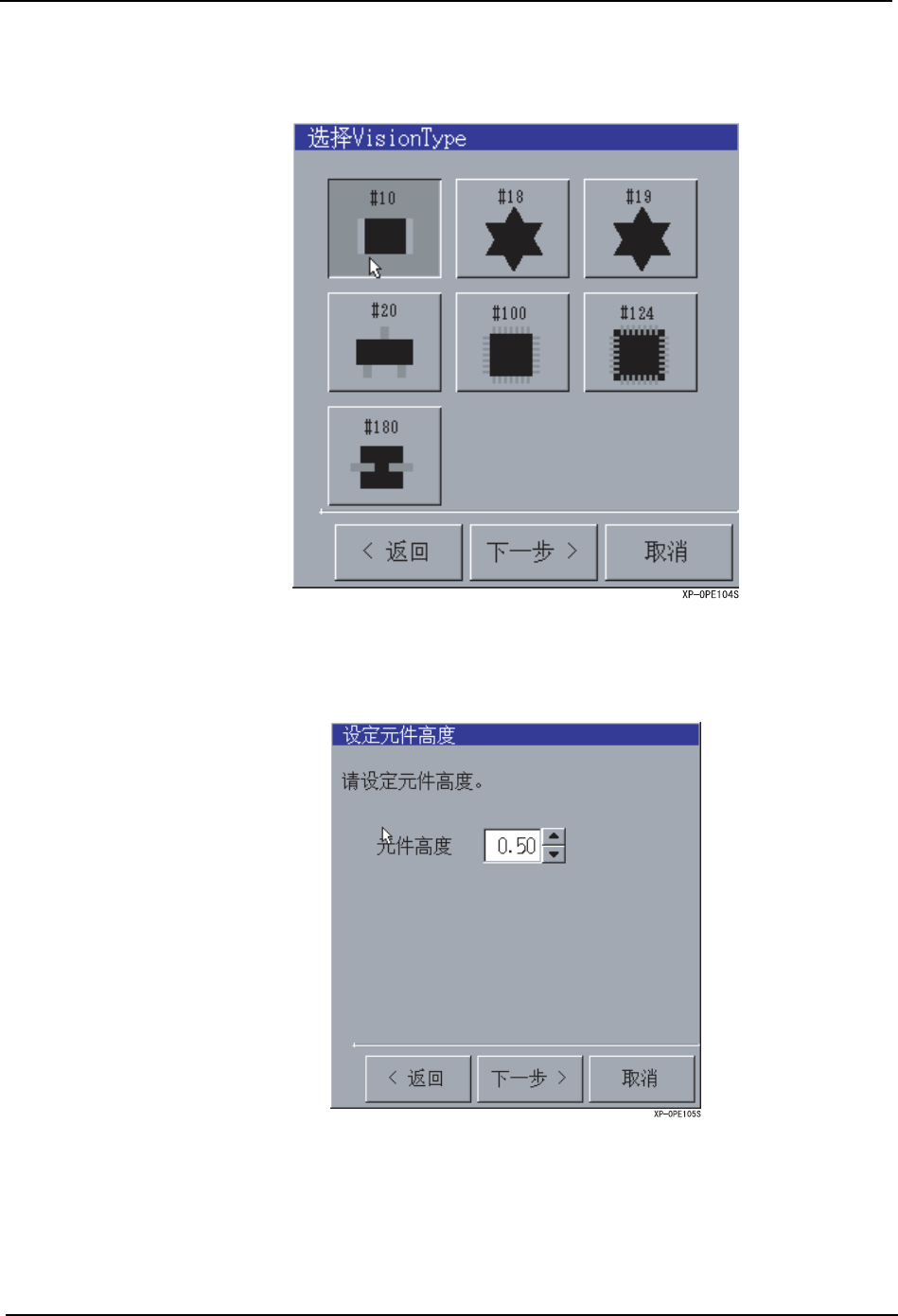

9. 显示 [ 选择 Vision Type] 对话框。
请选择编辑的 Vision Type，按下 [ 下一步 ] 按键。
10.显示 [ 设定元件高度 ] 对话框。
请设定元件高度，按下 [ 下一步 ] 按键。
（设定范围：0.01 ～ 6.00mm）
5.MDW/PDW SYS-XP243-1.0S
296 XP-242E/243E 系统手册
11.显示出 [ 设定显示影像 ] 对话框。
请选择 [ 取入影像 ]，按下 [ 启动 ] 按键。取入相机影像后，按下 [ 下一步 ] 按键。
操作按键说明
