SYS-XP243-1.0S 3. 操作系统 XP-242E/243E 系统手册 43 备注 ) 本检查除在生产开始前进行自动的数据检查外，还在程序编辑器的任意的数据检查时运行。

3. 操作系统 SYS-XP243-1.0S

42 XP-242E/243E 系统手册

从 [ 生产 ] 画面选择生产程序

操作步骤

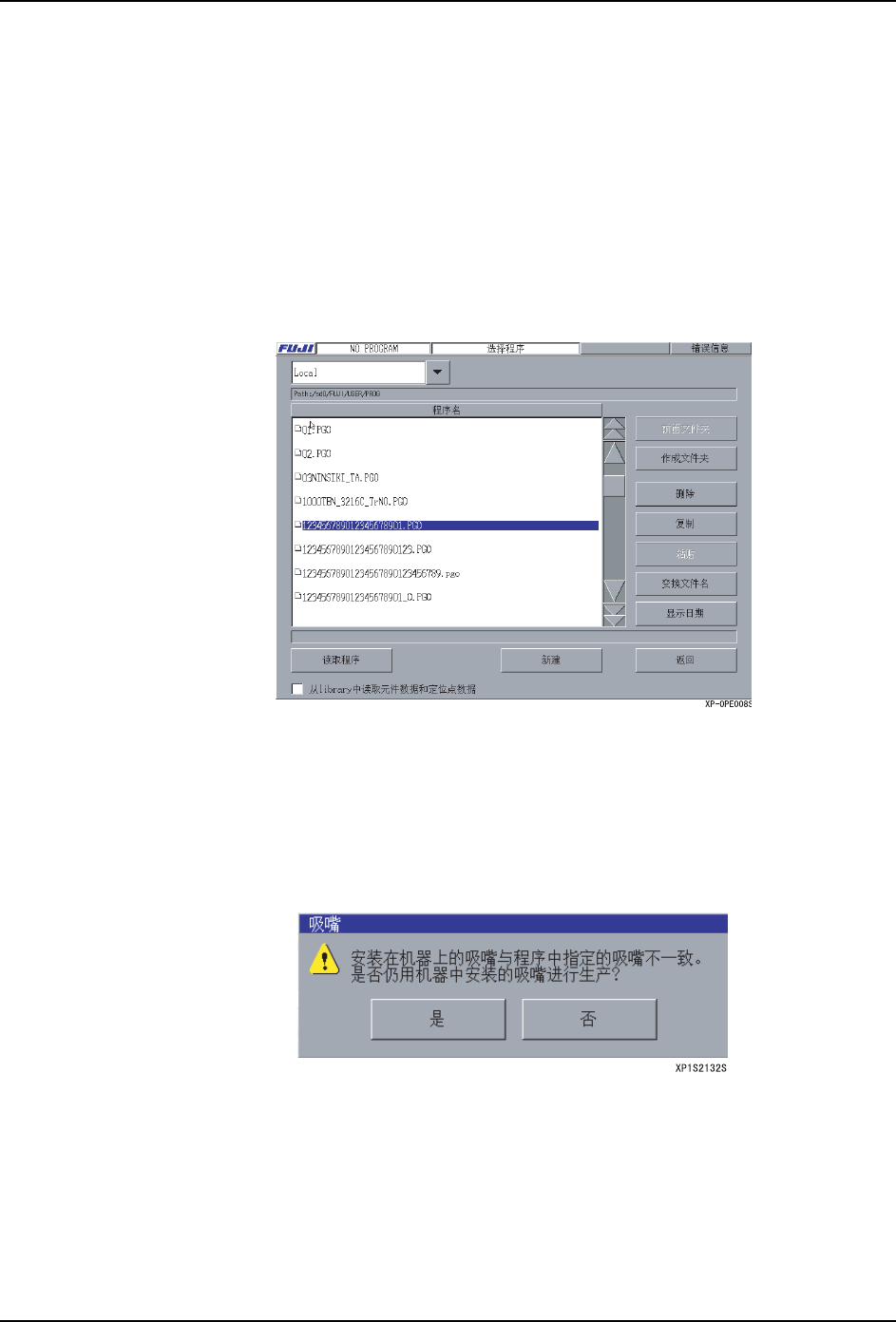

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 读取程序 ]，显示出保存在机器的硬盘或是软盘上的程

序一览表的对话框。

备注 ) 可从软盘上读取的文件仅限于在 IP-3 或是 XP-241E/XP-242E 型的机器上创建的 CCIMF 格式的

文件。另外，因为 XP-242E 是 1 台 MFU (40 个料站 /8mm，以 12mm 料带宽计算 )、1 台料盘单元

( 料盘：10 种 / 最大 276mm × 330mm，20 种 / 最大 138 × 330mm)，所以不能使用超出这个供料

器安装数据。

2. 择生产中使用的程序。按下 [ 读入 ] 键，读取所选择的程序。在画面上方的任务栏上会

显示装载完毕的程序名，表示该程序被激活。

备注 ) 在选项框中选择「从程序库读取元件数据」后，可以将生产程序的元件数据或者定位点数据与

library 内的元件数据和定位点数据进行临时置换。但是，在生产程序内含有在机器上不存在

的元件数据时不能进行置换。这时，显示出「生产程序读取错误」的对话框，请选择停止从数

据库读取元件数据后读取生产程序的元件数据或者停止读取生产程序。这是简单的切换功能，

不支持对于生产程序内的各个元件数据的置换。

如果在机器上安装的吸嘴和程序与指定的吸嘴不同，会显示出一个询问是否在生产中使用

此吸嘴的对话框。

如果选择[是]，将对在机器上安装的吸嘴进行编辑，如果所需的吸嘴不存在，将出现错误

信息。

如果选择 [ 否 ]，将打开 [ 吸嘴编辑 ] 画面。请根据后述的「吸嘴编辑」中的步骤更换吸

嘴。在完成更换吸嘴后，选择画面右下方的 [ 吸嘴更换结束 ]。再次读取生产程序。

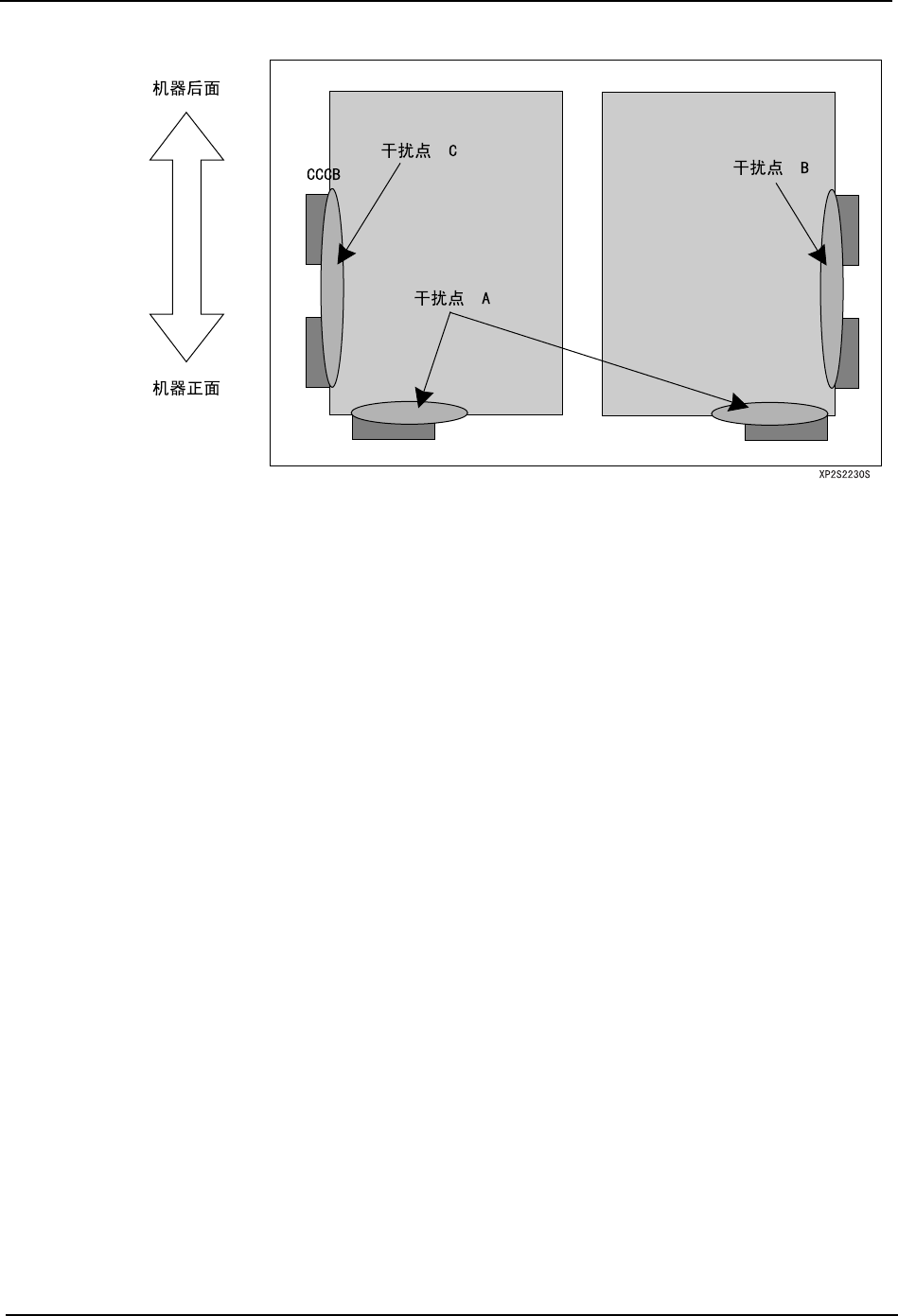

显示出「吸取元件时吸嘴和料盘定位板相干扰」的错误信息时，请检查 Packaging 数据的

设定值等。

SYS-XP243-1.0S 3. 操作系统

XP-242E/243E 系统手册 43

备注 ) 本检查除在生产开始前进行自动的数据检查外，还在程序编辑器的任意的数据检查时运行。

3. 操作系统 SYS-XP243-1.0S

44 XP-242E/243E 系统手册

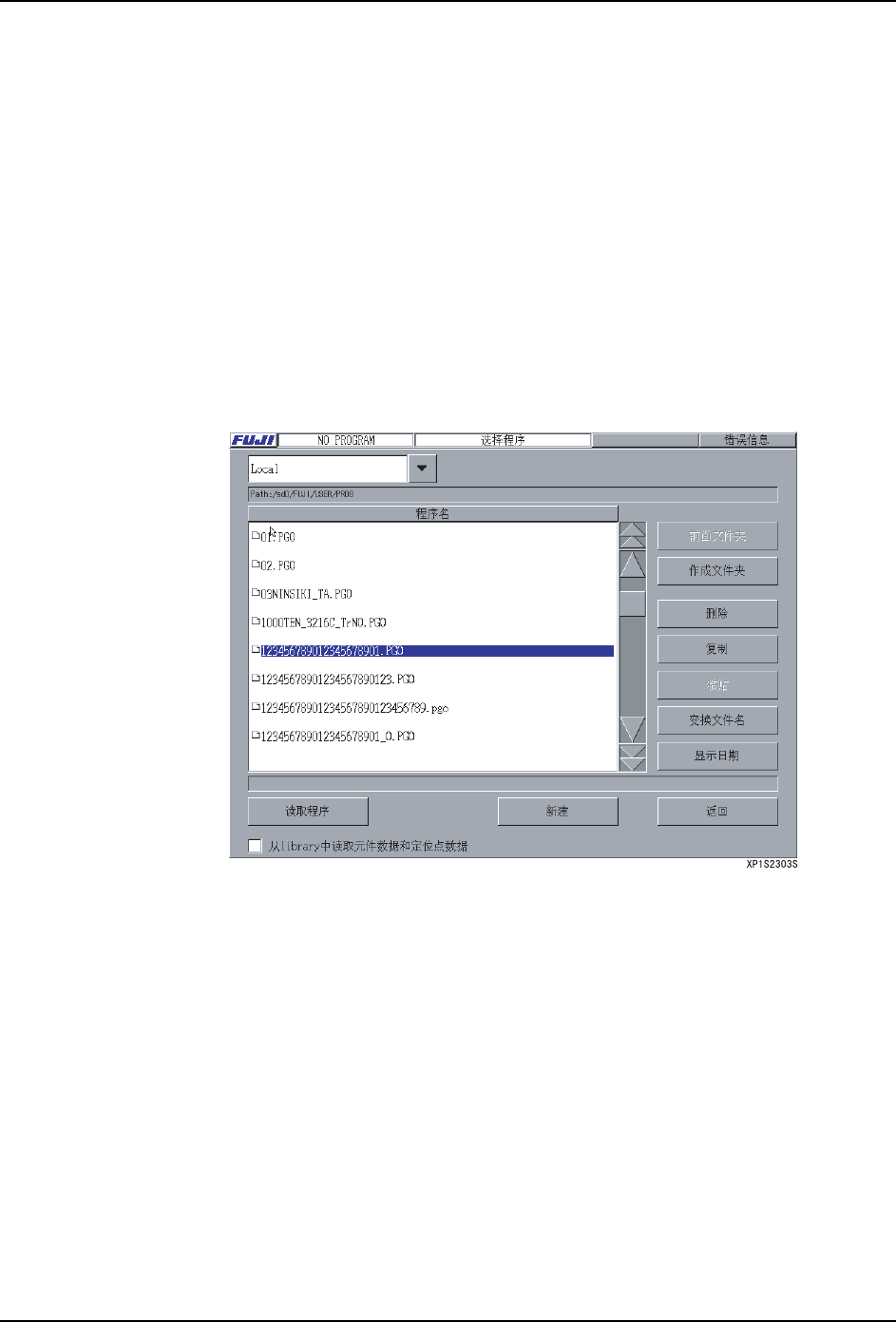

从 [ 程序 ] 画面选择生产程序

也可以从程序菜单中读入程序。

注意 ) 在此的程序读入是用来编辑程序的。为了生产而读取程序时，请从 [ 生产 ] 画面的程序选项中

读取。
