SYS-XP243-1.0S 4. 机器生产程序 XP-242E/243E 系统手册 233 ·Lead/Ele ment Pitch Tole rance 设定引脚间距的公差范围。( 0% ～ 100%) 只有在 Vision Type 20，1 00，180 的时候支持。 设定值为 0% 时，以 30% 进行处理。 Vision Type 20,180 是当 把固有值 「＿ VisionProcessU pgrade」设定为 「1」…
4. 机器生产程序 SYS-XP243-1.0S
232 XP-242E/243E 系统手册
< 机械夹头 >
用机械夹头处理的元件时，如下图请设定 Part Height 为从机械夹头前端到元件下表面的距
离。
Body Color
设定元件主体的颜色。只有在 Vision Type 的时候支持。
注意 ) 元件主体的颜色根据光源而变化。请看了元件影像后进行判断。
Stand off
是指从引脚元件的电路板上表面到元件主体下表面的距离。(0.00mm ～ 25.40mm)
只在检查引脚垂直弯曲度的元件时需要设定。
只有在 Vision Type 100 的时候支持。
0： Biack 元件主体反映为黑色。
1： White 元件主体反映为白色。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 233
·Lead/Element
Pitch Tolerance
设定引脚间距的公差范围。(0% ～ 100%)
只有在 Vision Type 20，100，180 的时候支持。
设定值为 0% 时，以 30% 进行处理。
Vision Type 20,180 是当把固有值 「＿ VisionProcessUpgrade」设定为 「1」时起作用。
Measure Point Of Lead
对于引脚长度，设定从引脚端部到多少 % 的位置进行影像处理。
(0% ～ 100%) 只有 Vision Type 为 20，100 时能使用。
设定值为 0 时，在距离引脚端部 20% 的位置进行处理。
Element
要素指的是一定的形状、一定的间距的引脚的集合。因为要素对于元件主体是重复存在的、
为了区分而将各自的要素加上编号。另外、对于要素数据需要输入引脚的长度、宽度、间距
等。但是，在此设定的数据在 Vision Type 设定为 10 或 18 时不被参考。
操作键说明
以下所示按下键是对位于画面左侧的选择领域所选择的行进行处理。
关闭要素数据专用编辑器、返回元件数据编辑画面。
复制所选择行的数据到剪贴板上。
在所选择的行之前插入剪贴板上的数据。
4. 机器生产程序 SYS-XP243-1.0S
234 XP-242E/243E 系统手册
项目说明

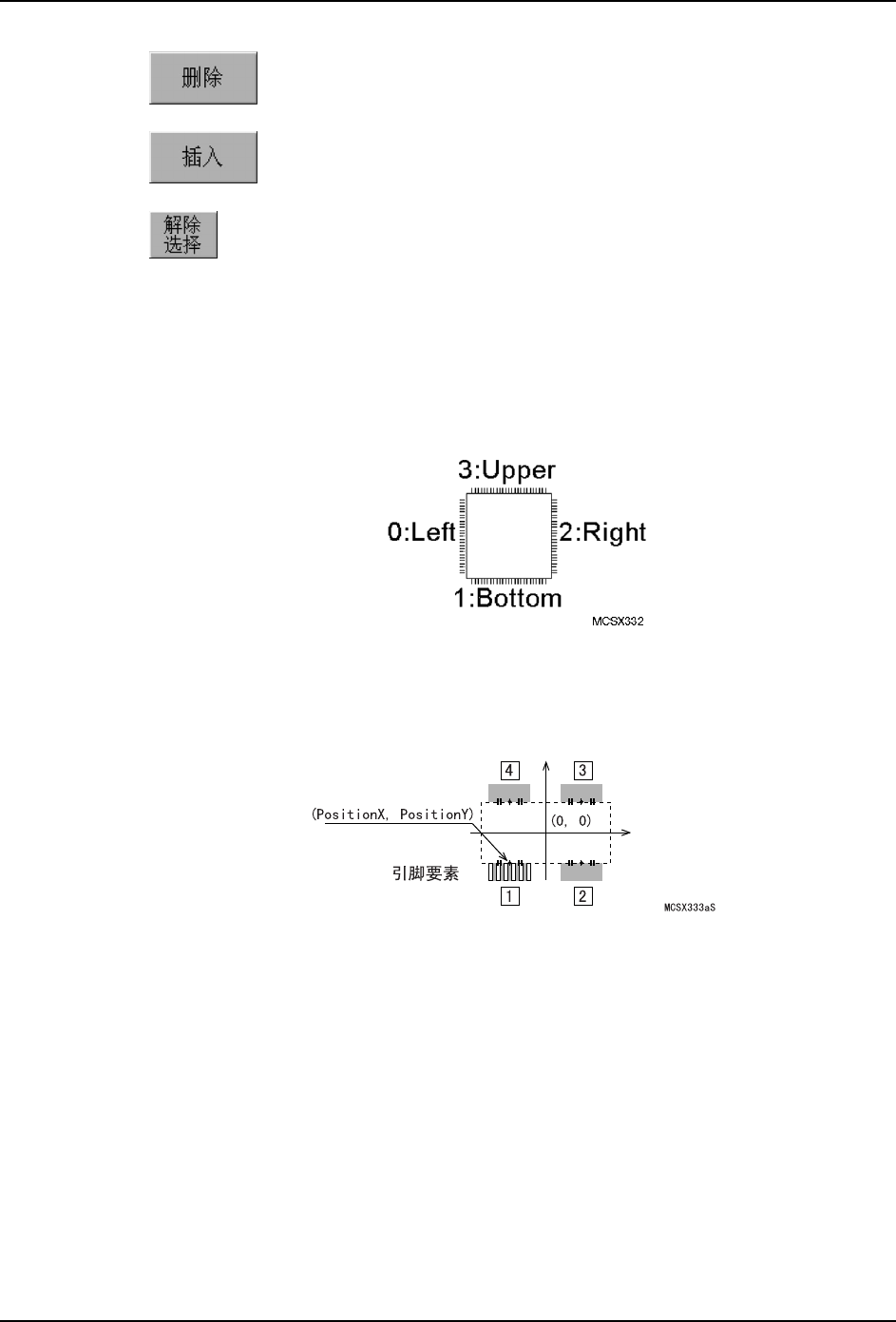

Side
请选择要素加在元件主体的几处边上。
Position X、Position Y
请输入从元件主体中心到各个要素的中心与元件主体相接的坐标的 X 方向、Y 方向的数值。
(-99.99mm ～ 99.99mm)
Lead Quantity
请输入在要素中存在的引脚的根数。
Lead Pitch
请输入引脚的间距。(0.000mm ～ 99.999mm)
Lead Width
请输入引脚的宽度。(0.000mm ～ 99.999mm)
Lead Length
请输入引脚的长度。(0.000mm ～ 99.999mm)
Lead Width Tolerance
请输入引脚宽度的公差值。(0.000mm ～ 99.999mm)
但是，只有在 Vision Type 是 19，20，180，230，231 时使用。
删除所选择行并将后面的行自动上移。
在选择的行之前插入 1 行新建行。
解除所有的选择。
