指教功能
在顺序数据编辑视窗上选择 [ 指教 ] 后，在触摸屏上显示出如下所示的由定位相机摄入的影
像，指教是确认机器上轴的实际移动位置，在顺序数据的 X，Y 的坐标上可以用当前位置代
入。
这个视窗显示后，识别所有基准定位点的位置，获取坐标补正值。坐标补正值用于把机器上
的 X，Y 值变换为电路板上的 X，Y 坐标。另外，一旦取得坐标补正值后，或者结束编程、或
者直到修改完基准定位点顺序为止被保存，当处于覆盖模式时，伺服轴的位置变更为指定的
顺序数据中的 X、Y 值。
操作键说明
当移动方法设定为 [ 速度 ] 时，距离十字中心越远 X、Y 轴的移动速
度越快。需要低速移动时，请点击中心附近位置。在选择画面期
间，轴随之移动。移动方法是在 [ 移动量 ] 中设定时，使所选择部
分的影像坐标尽量位于十字中心来移动 X、Y 轴。
选择指教操作的编辑方法。
[ 改写 ]: 新输入的数据会覆盖所有已注册的数据。 [ 插入 ]:将新
建数据插入到指定的顺序号中。
显示子菜单。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 207
在 [No.] 中输入号码，选择 [ 跳过 ] 后可以更改所编辑的顺序号
码。
当要指定比相机的视角更大的元件的 X、Y 的坐标、角度时，使用多
点输入功能。
选择 [ 多点输入 ] 后显示多点输入的选择画面。选择要输入的点数
的图，一点一点输入坐标。
可以编辑当前顺序 No. 之前的数据。长按后可以连续移动到前面的
数值。放开按键或者移动到最前的顺序时停止。
可以编辑当前顺序 No. 之前的数据。长按后可以连续移动到前面的
数值。放开按键或者移动到最前的顺序时停止。
可以注册编辑数据和当前的 X，Y 坐标以及编辑下一个数据，在设定
为 [ 插入 ] 时，显示出下一个新建数据。当设定为 [ 覆盖 ] 时，如
果已有下一个数据的话，显示其数据并移动轴，没有的话显示新建
数据。
当增加的数据的 X 坐标、Y 坐标存在于其他的顺序的 X 坐标、Y 坐标
的± 0.1mm 范围内时，显示警告、确认的信息框。
不注册任何数据结束指教操作。
设定 X，Y 轴的 JOG 操作模式。更改设定后，箭头颜色和 JOG 操作模
式也变更。
在移动量 ( 兰色 ) 时，每按一次下面的按键就以此移动量进行移
动。
在速度 ( 绿色 ) 时，在按下面的箭头键的期间，将以此速度移动。
沿 X 轴高速或以移动量为 1mm 正向移动。
沿 X 轴中速或以移动量为 0.1mm 正向移动。
沿 X 轴低速或以移动量为 0.01mm 正向移动。
4. 机器生产程序 SYS-XP243-1.0S
208 XP-242E/243E 系统手册

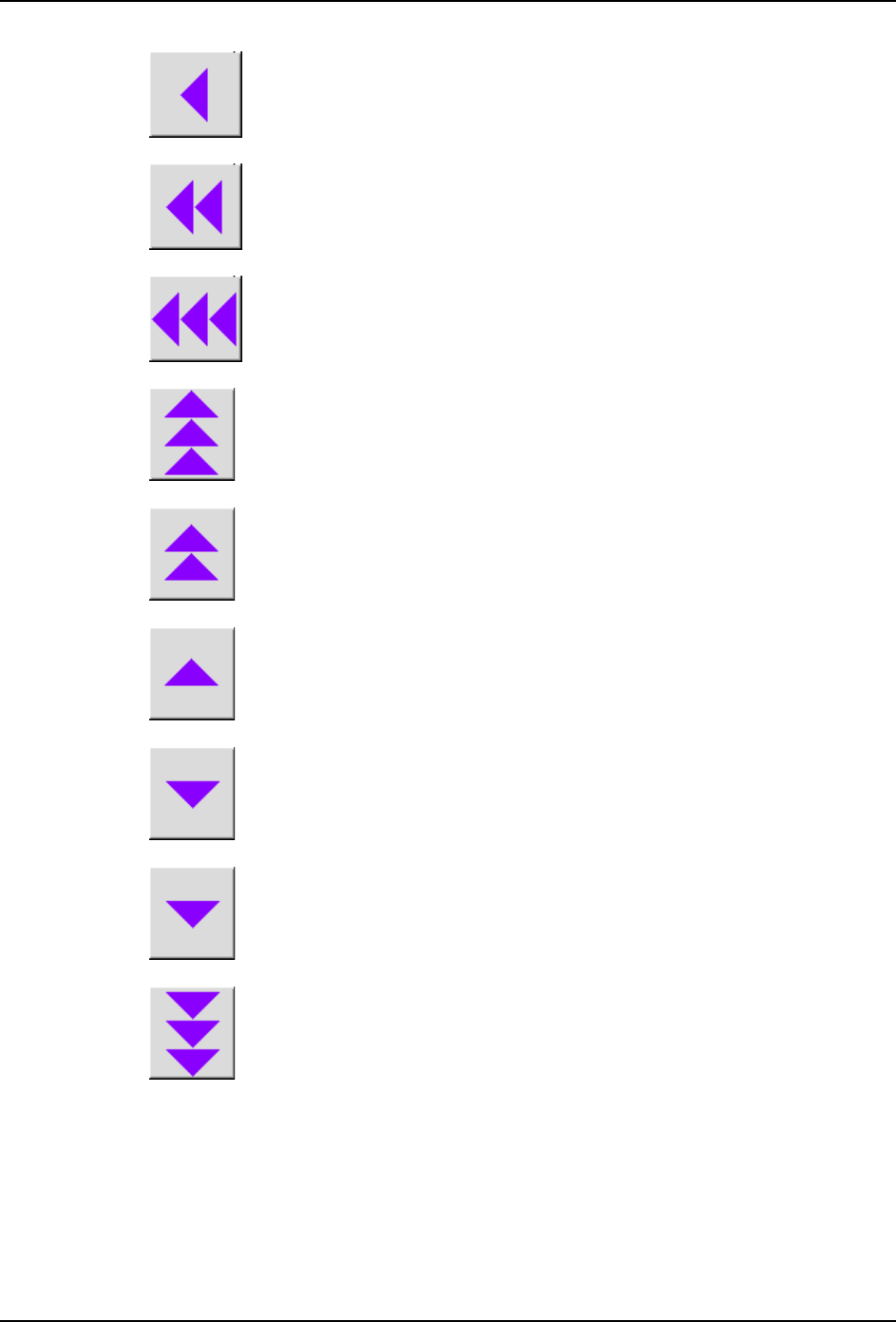

沿 X 轴低速或以移动量为 0.01mm 负向移动。
沿 X 轴中速或以移动量为 0.1mm 负向移动。
沿 X 轴高速或以移动量为 1mm 负向移动。
沿 Y 轴高速或以移动量为 1mm 正向移动。
沿 Y 轴中速或以移动量为 0.1mm 正向移动。
沿 Y 轴低速或以移动量为 0.01mm 正向移动。
沿 Y 轴低速或以移动量为 0.01mm 负向移动。
沿 Y 轴中速或以移动量为 0.1mm 负向移动。
沿 Y 轴高速或以移动量为 1mm 负向移动。
