20.按下下图显示出以下画面，按下 [ 关闭 ] 后，显示出吸取吸嘴画面。请输入使用的吸嘴
的数据。
21.按下关闭后结束向导。
22.按下 [ 废弃 ] 后废弃元件。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 303
5.4.2 用 Vision Type10 编辑
Vision Type10 是用 「外形尺寸」进行影像处理的模板。
按键说明
变成输入元件尺寸的模式。
再次执行用向导进行的卡尺。
将指定的中心点扩大 / 缩小。左击时扩大、右击时缩小。
显示被扩大时，将影像返回初始倍率。
使用所设定的元件数据，求出从影像识别到元件中心的距离。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
5.MDW/PDW SYS-XP243-1.0S
304 XP-242E/243E 系统手册
操作步骤
1. 按下下图，变成外型尺寸的输入模式。
在 [ 外型尺寸 ] 对话框和画面上显示出属性。
2. 外型尺寸知道时，输入外型尺寸的 X、Y 数值。（0.00 ～ 150.00mm)
直接输入时，按下 [ 红箭头 ] 按键后用鼠标请将元件影像斜方向脱动。要素被更新后显
示在 [ 外形尺寸 ] 对话框上。
3. 按下下图后，进行影像识别，可以求出一次外形尺寸的 X、Y 数值。
4. 设定影像处理时的尺寸公差值。（0.00 ～ 99.99mm)
5. 影像和要素有偏差时，再次进行卡尺测定，尽量使元件影像处于画面的中央进行中心点
补正。
6. 按下下图后，进行影像位置补正。

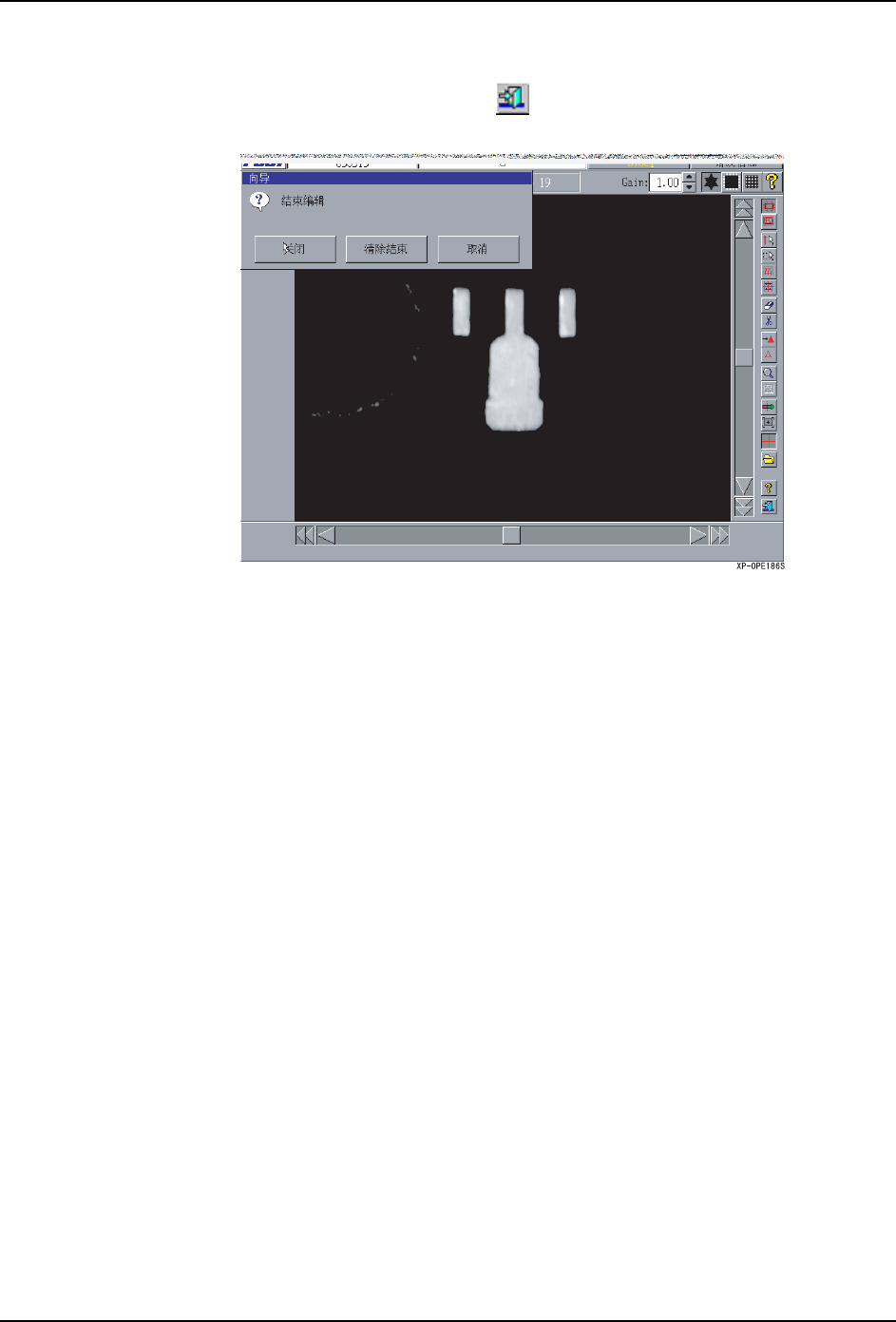

使用作成的要素进行影像识别，显示出是否进行中心点补正询问信息。
