5.MDW/PDW SYS-XP243-1.0S 322 XP-242E/243E 系统手册 影像处理 1. 按下下图，进行影像位置补正。 使用作成的要素进行影像识别， 显示出是否进行中心点补正的询问 信息。 。 2. 按下下图，进行数据检查。 OK 时从编辑画面进入到下一个向导。 当有引脚宽度比间距大的要素时 ， 不能保存编辑的要素数据。 请废弃数据结束编辑或者修正 要素数据。 此时出现以下的警告信息。 要素数据有 2 个以下时显示出…
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 321
引脚影像处理时的检查内容设定 （Result）
在 [ 引脚要素 ] 对话框上按下 [Result] 按键后打开 [Result] 对话框，显示出引脚影像处理
时的检查内容。
「Inspect」栏的项目设定是从上述 3 个项目中选择 Inspect 时有效的项目。
·Inspect 在影像处理时选择通常的元件。
·Don’t Inspect 不进行影像处理。
·Virtual Lead 检查在元件数据中记载的引脚在不应该存在的范围内确实没有引
脚的功能。
「Inspect」栏
·No Length
Tolerance Check
不进行引脚长度的误差检查。
·No Width
Tolerance Check
不进行引脚宽度的误差检查。
·First Pin Check 从左到右进行影像处理时最初找到的引脚的左边或者从上到下进
行影像处理时最后找到的引脚的下面确实没有引脚的功能。
·Last Pin Check 从左到右进行影像处理时最后找到的引脚的右边或者从上到下进
行影像处理时最后找到的引脚的下面确实没有引脚的功能。
·No Center Length
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影像的引脚中心
的长度误差检查。
·No Center Width
Tolerance Check
不进行取入影像的引脚中心和从元件数据得到的影像的引脚中心
的宽度误差检查。
5.MDW/PDW SYS-XP243-1.0S
322 XP-242E/243E 系统手册
影像处理
1. 按下下图，进行影像位置补正。
使用作成的要素进行影像识别，显示出是否进行中心点补正的询问信息。。
2. 按下下图，进行数据检查。
OK 时从编辑画面进入到下一个向导。
当有引脚宽度比间距大的要素时，不能保存编辑的要素数据。请废弃数据结束编辑或者修正
要素数据。
此时出现以下的警告信息。
要素数据有 2 个以下时显示出以下的警告信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
此时，在要素数据的 Result 上进行影像处理的要素指定没有 2 个以上时会出现以
下的信息。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 323

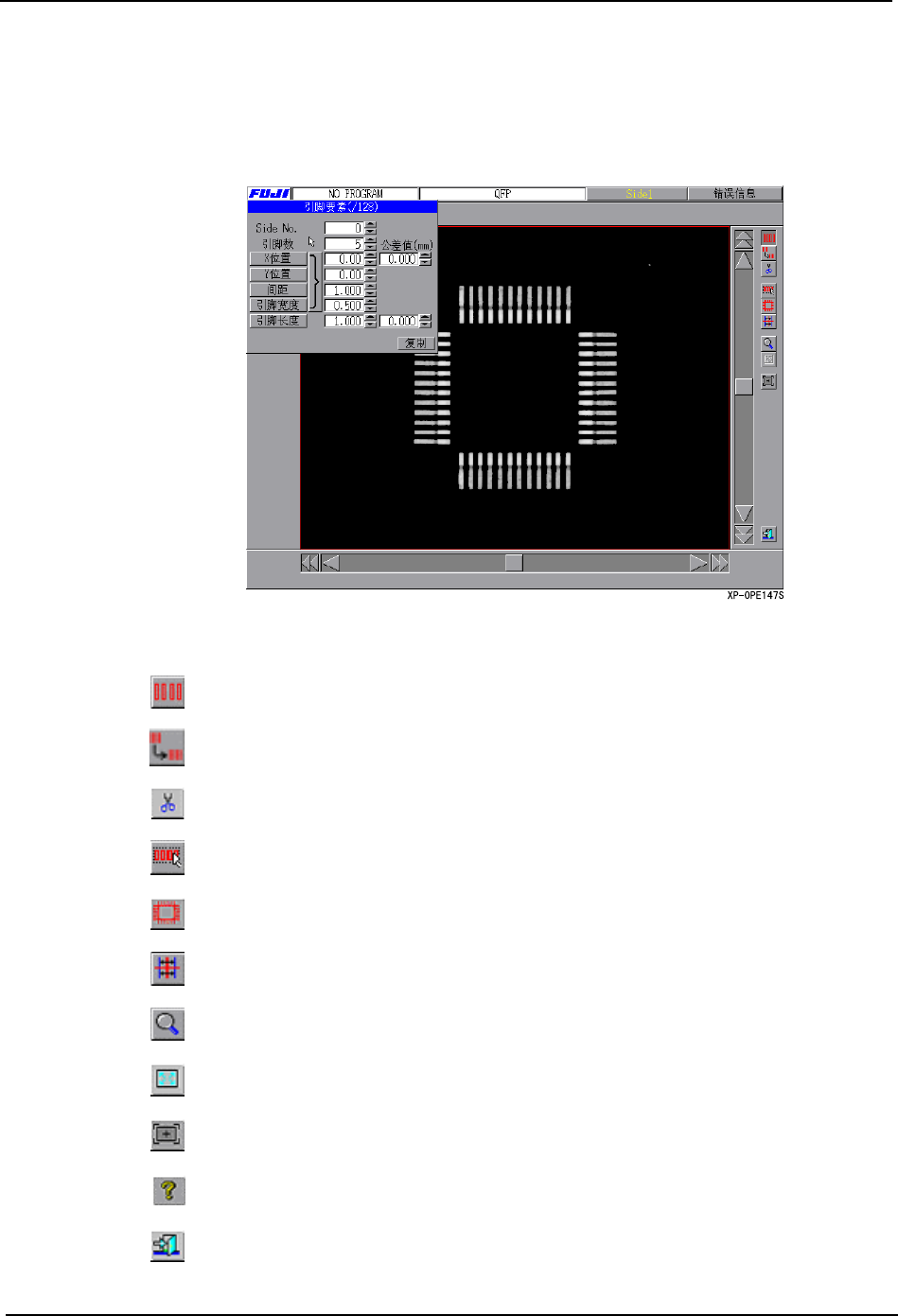

5.4.6 用 Vision Type100 编辑
Vision Type100 可以进行引脚要素的设定、生成。
编辑的单位以称作为要素的引脚群组单位进行，必须有 5 根 （引脚有 1 根也可以）以上引
脚的要素。
按键说明
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
以指定的中心点为基准扩大·缩小显示影像。用左击扩大、用右击缩小。
显示画面被扩大时，将画面返回到初始倍率。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
