[Line Parameter] 对话框项目说明
类型按键： 设定查找线的类型 （Pair/Single）。
角度按键： 使用角度按键，对于轮廓可以设定垂直相交的查找线。
角度自动生成即使用类型按键选择 [Pair] 也只能生成
Single 查找线。
角度编辑框： 可以从 -360 到 +360 输入查找线的角度。单位是 （度）。
角度增减按键 （▲▼）： 将编辑框的角度一度一度地增减。
长度编辑框： 输入查找线的长度的数值。单位是 （mm）。
长度增减按键 （▲▼）： 将查找线的长度按 0.01mm 单位增减。
标记：将标记的内容 ON/OFF。标记的内容如下所示。
·Find 指定 …Find/Measure 设定
·位置补正 …影像处理时进行位置补正的精度计算。
·角度补正 …影像处理时进行角度补正的精度计算。
（Multipurpose 的角度补正无效时处于非激活状态）
·尺寸补正 …影像处理时进行尺寸补正
·必须条件 …不可以 Fail 的查找线
·没有轮廓线 …影像处理时没有轮廓线时作为合格的查找线
标记的设定有如下规定。
·检查查找线只有在[没有轮廓线]和[必须条件]下才可以设定。
·指定 [ 没有轮廓线 ] 时，不可以设定 [Find 指定 ]、[ 位置补正 ]、[ 角度补正 ]、[
尺寸补正 ]
·指定 [ 位置补正 ]、[ 角度补正 ]、[ 尺寸补正 ] 时，不可以设定 [ 没有轮廓线 ]。
·指定 [ 没有轮廓线 ] 时，不可以设定 [Find 指定 ]。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 309
由自动生成模式输入
1. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
2. 按下下图，选择自动生成模式。

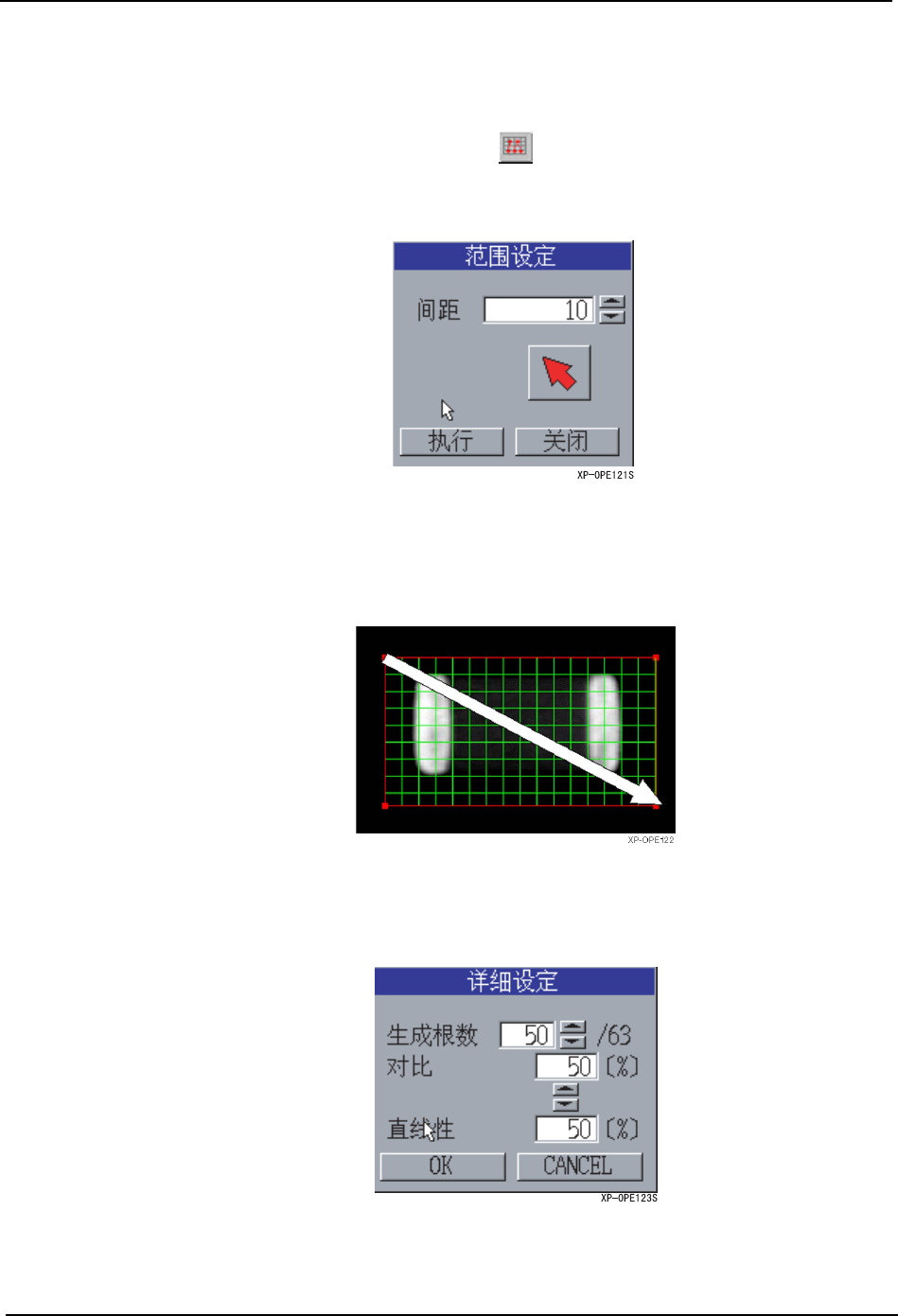

3. 显示出范围设定对话框。设定 [ 间距 ] 后按下 [ 红色箭头 ] 按键。
4. 用鼠标在元件影像上上下拖动后指定生成范围。
生成绿色的格子。格子的间距 （间隔）在 [ 范围设定 ] 对话框上可以变更。
生成范围的移动在范围内进行拖动。变形请拖动边角的四角。
删除范围时，请重新按下 [ 范围设定 ] 对话框的 [ 红色箭头 ] 按键。
5. 按下[范围设定]对话框的[执行]按键。
在轮廓线部分的格子内各生成一根查找线。
结束生成处理后格子变为红色。全部的范围结束生成后，显示出 [ 详细设定 ] 对话框。
6. 输入从所生成的查找线选择必要的查找线时的对比度和直线性的各个容许公差特性。
对比度的比例多时，在轮廓线上以更为强烈地画出的查找线为优先。
