3. 操作系统 SYS-XP243-1.0S
122 XP-242E/243E 系统手册
操作按键说明
移到[电路板信息]画面。
移到 [ 机械状况信息 ] 画面。
移到[供料器信息]画面。
移到[吸嘴信息]画面。
移到[出错信息]画面。
将展开的全部的生产信息数据保存到软盘上。
关闭此画面，返回到生产信息显示条件的设定画面或记录文件的选
择画面。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 123
3.6.3 周期时间的显示
为了吸取元件从吸嘴开始下降到要吸取下一个的元件开始下降为止的周期时间(sec)可以分
别显示为周期的总时间、影像处理时间、影像处理等待时间、伺服等待时间的项目。

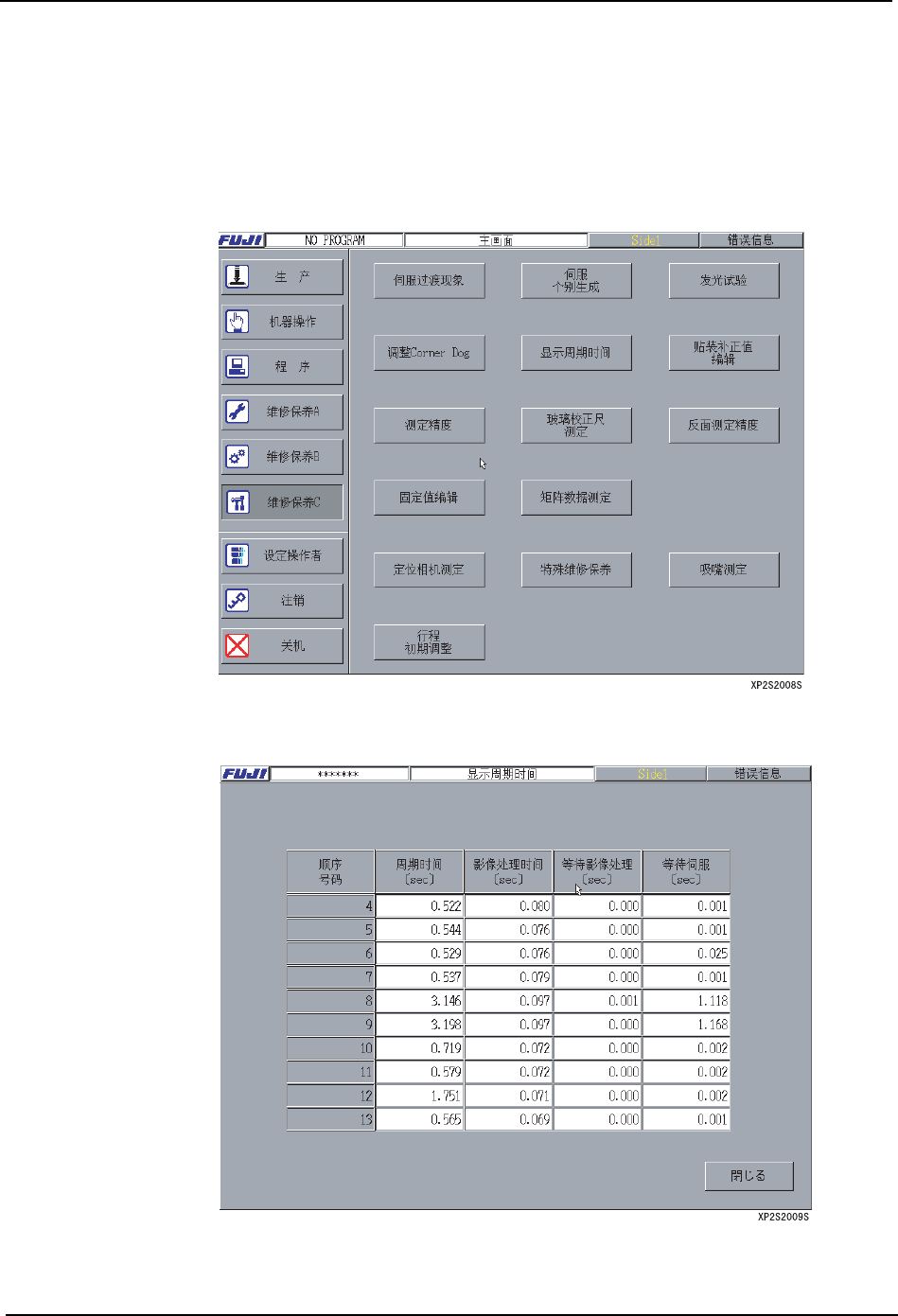

操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 C]、[ 周期时间显示 ]，显示出 [ 周期时间显示 ] 画面。
2. 显示出最新的 10 个顺序为止的周期时间。
备注 ) 最终顺序由于没有为了吸取下一个元件而下降的吸嘴，所以不显示。
3. 操作系统 SYS-XP243-1.0S
124 XP-242E/243E 系统手册

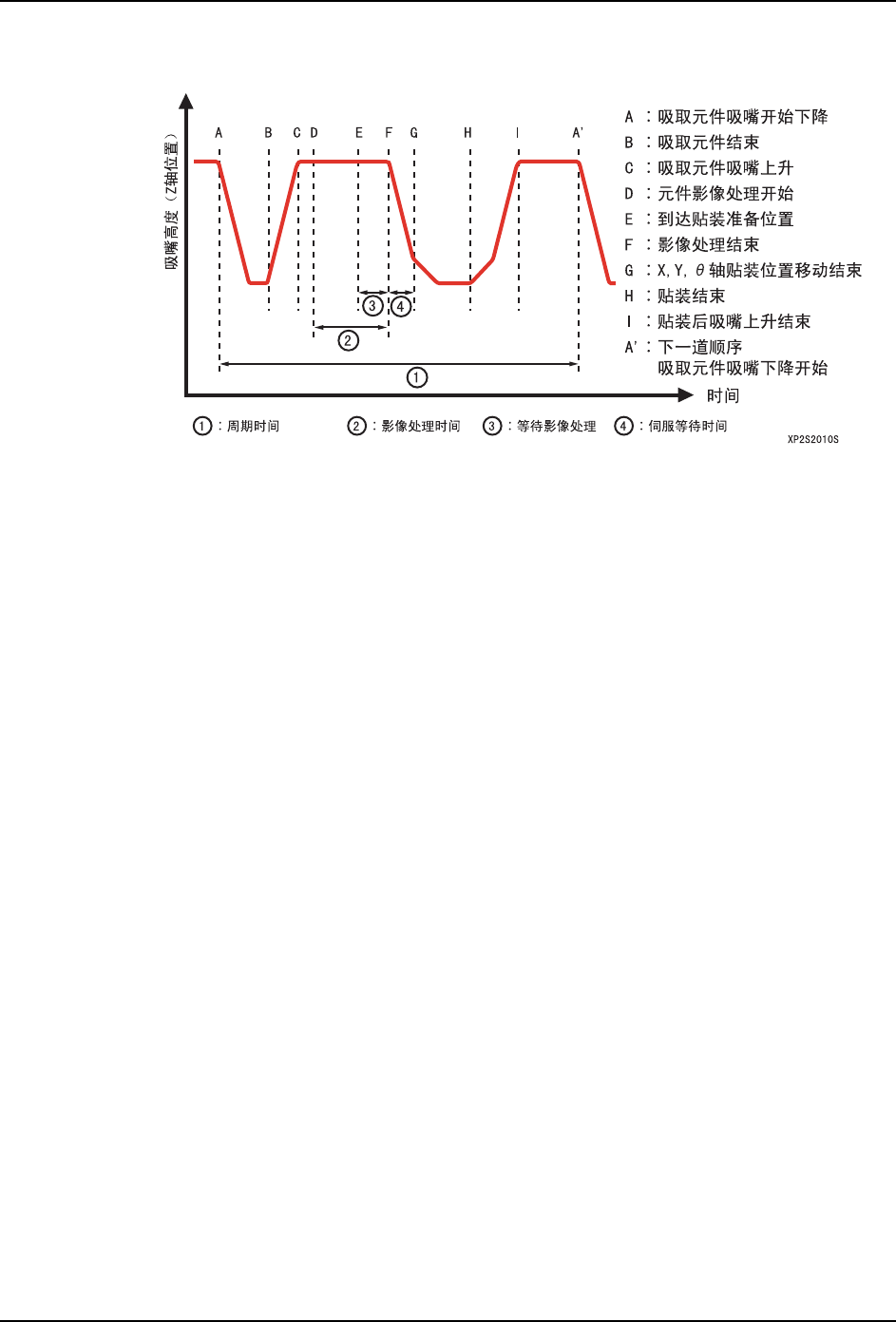

数据说明
周期时间
在吸取元件的动作中，将从吸嘴开始下降到下一个顺序的元件吸取动作的吸嘴开始下降时
间作为周期时间。将贴装后从吸嘴上升结束 (I) 开始到下一个顺序的元件吸取吸嘴开始下降
(A') 为止因周期停止等原因所停止的时间也包含在周期时间中。
影像处理时间
将进行取入影像、影像处理的时间作为影像处理时间。
影像处理等待
在开始影像处理的同时吸嘴移动到不考虑影像处理的贴装坐标 ( 贴装准备位置 )，即使移动
到贴装准备位置结束而影像处理还没有完成时，将从移动到贴装准备位置结束时开始到完
成影像处理为止的时间作为影像处理等待时间。在完成影像处理比移动到贴装准备位置结
束还要快时，影像处理等待时间作为 0.0(sec)。
伺服等待时间
影像处理结束后，至结束移动到加上影像处理结果的贴装坐标为止的时间作为等待伺服时
间。
