3. 操作系统 SYS-XP243-1.0S 94 XP-242E/243E 系统手册 3.5.4 吸取跟踪错误的确认 吸取跟踪是检查吸嘴中心和元件中心的偏差量以及吸取角度的偏差量是否在容许范围内 、 如果在容许范围以外的话，则废 弃元件不进行贴装的功能。 引起吸取偏差的原因可以考虑如 下。 · 从吸取动作后到影像结束之间， 因某种原因而使吸取不稳定产生偏 差。 · 相邻的元件间距狭窄，吸取时吸 嘴与相邻的元件干扰。 错误的确认 · 生…
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 93
在想移动相机的视野时使用。按下按键后打开 JOG 画面。（JOG 画面请参
考第3张3.10微动）
进行元件的吸取。注意：其他的吸嘴吸取有元件时不能吸取元件。
进行影像处理。没有持有元件时在影像处理之前进行吸取动作。
打开卡尺画面。此时工作头移动到影像取入位置。（卡尺画面的详细内容
请参考 「5.5.2 定位点的编辑」）
打开 ［PDW］画面。（详细请参考 Part Data Wizard 参考手册）
备注 ) 根据操作者权限，有时会不显示出 [PDW] 按键。
进行贴装动作。不持有元件时，只要所有的吸嘴没有吸取元件时，进行吸
取、影像处理、贴装动作。
废弃元件。
注意 ) 其他的吸嘴吸取有元件时，不废弃所有的元件就不能进行吸取。
删除记忆的废弃位置。
关闭 ［重试］画面。
3. 操作系统 SYS-XP243-1.0S
94 XP-242E/243E 系统手册
3.5.4 吸取跟踪错误的确认
吸取跟踪是检查吸嘴中心和元件中心的偏差量以及吸取角度的偏差量是否在容许范围内、
如果在容许范围以外的话，则废弃元件不进行贴装的功能。
引起吸取偏差的原因可以考虑如下。
·从吸取动作后到影像结束之间，因某种原因而使吸取不稳定产生偏差。
·相邻的元件间距狭窄，吸取时吸嘴与相邻的元件干扰。
错误的确认
·生产中发生吸取跟踪错误时，显示影像的主体中心显示出黄色的十字线。

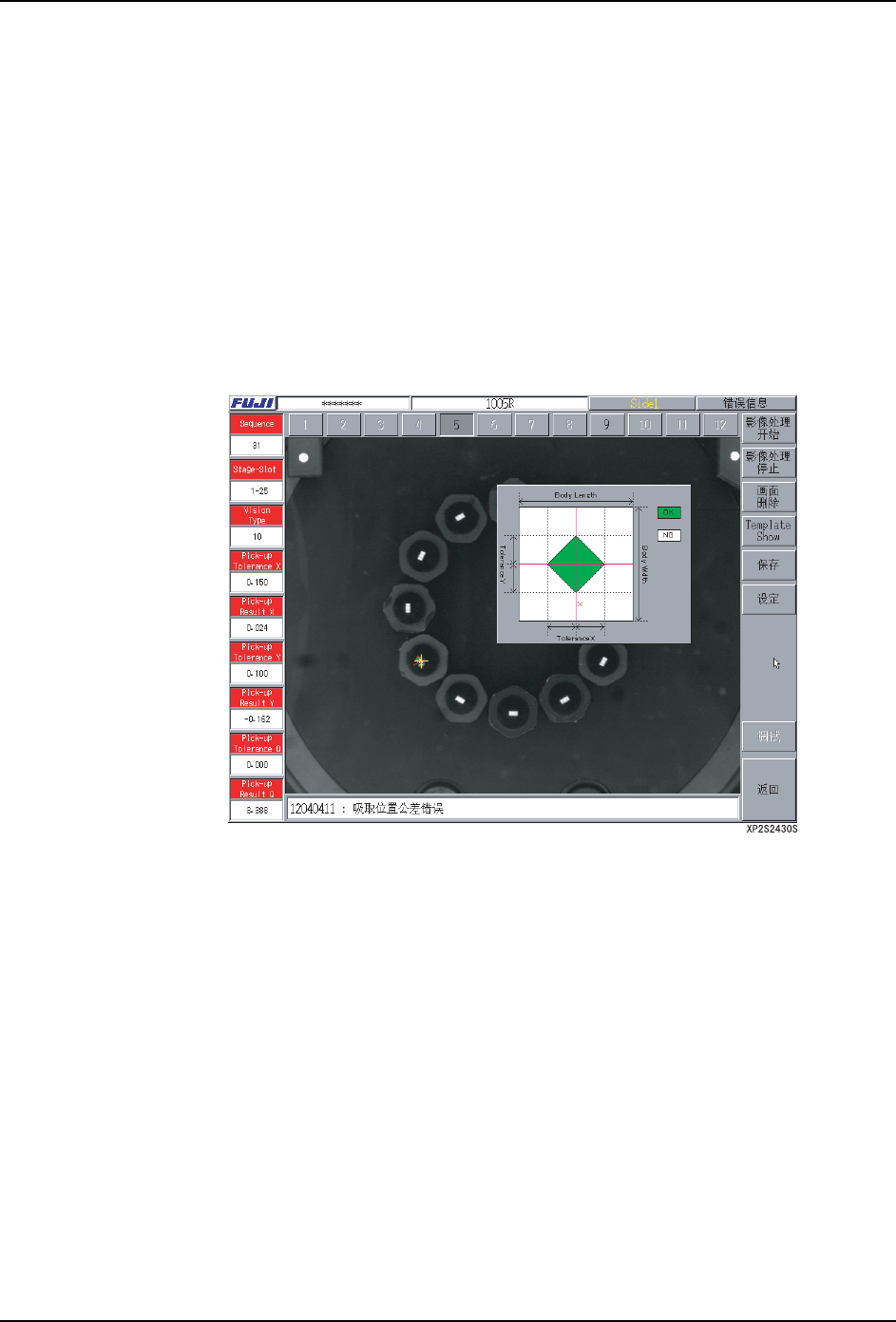

·按下标题栏右侧的 [ 错误信息 ] 按键后，显示出以下画面，可以确认影像处理的
详细结果。可以用画面上部的 [1] ～ [12] 的按键选择确认的吸嘴号码。
注意 )
1. 吸取跟踪是检查在元件上设定的吸取跟踪值 ( 八角形所保围的范围 ) 内是否有吸嘴中心。
2. 跟踪值用元件数据以及固有值进行设定。设定值优先参考元件数据值。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 95
3.5.5 定位点编辑功能
功能概要
本功能是在自动运行时发生基准定位点错误时，在机器上可以修正定位点的中心位置。用鼠
标操作 ( 拖动 ) 在画面上所画的线设定中心坐标。只有当定位点在画面内才能进行设定。但
是，由于是用画素单位来设定定位点的坐标，所以有可能会产生1个画素(约16μm)的误差。
定位点的编辑
操作步骤

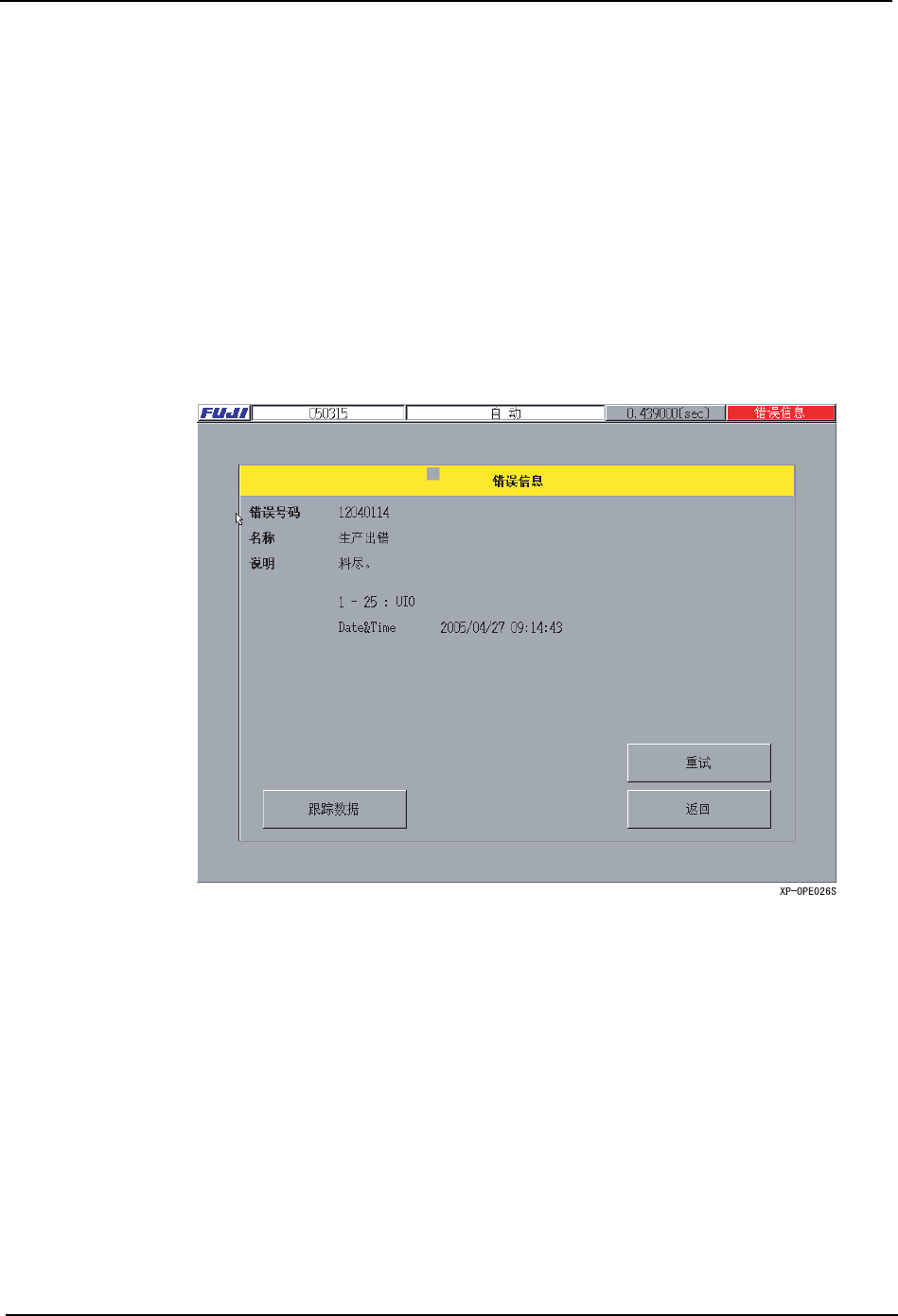

1. 如果基准定位点的影像处理失败时，则显示出 [ 错误信息 ] 对话框。
2. 按照 [ 错误信息 ] 画面的说明确认定位点读取错误。
3. 不使用重做功能 （NonDispose 模式）时，按下 [ 返回 ] 按键打开 [ 错误信息 ] 画面。使
用重做功能 （NonDispose 模式）时，按下 [ 重做 ] 按键显示出 [ 重做 ] 画面。
4. 在[错误信息]画面或者[重做]画面上，按下[卡尺定位]按键，显示出[卡尺定位]画面。
