SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 143

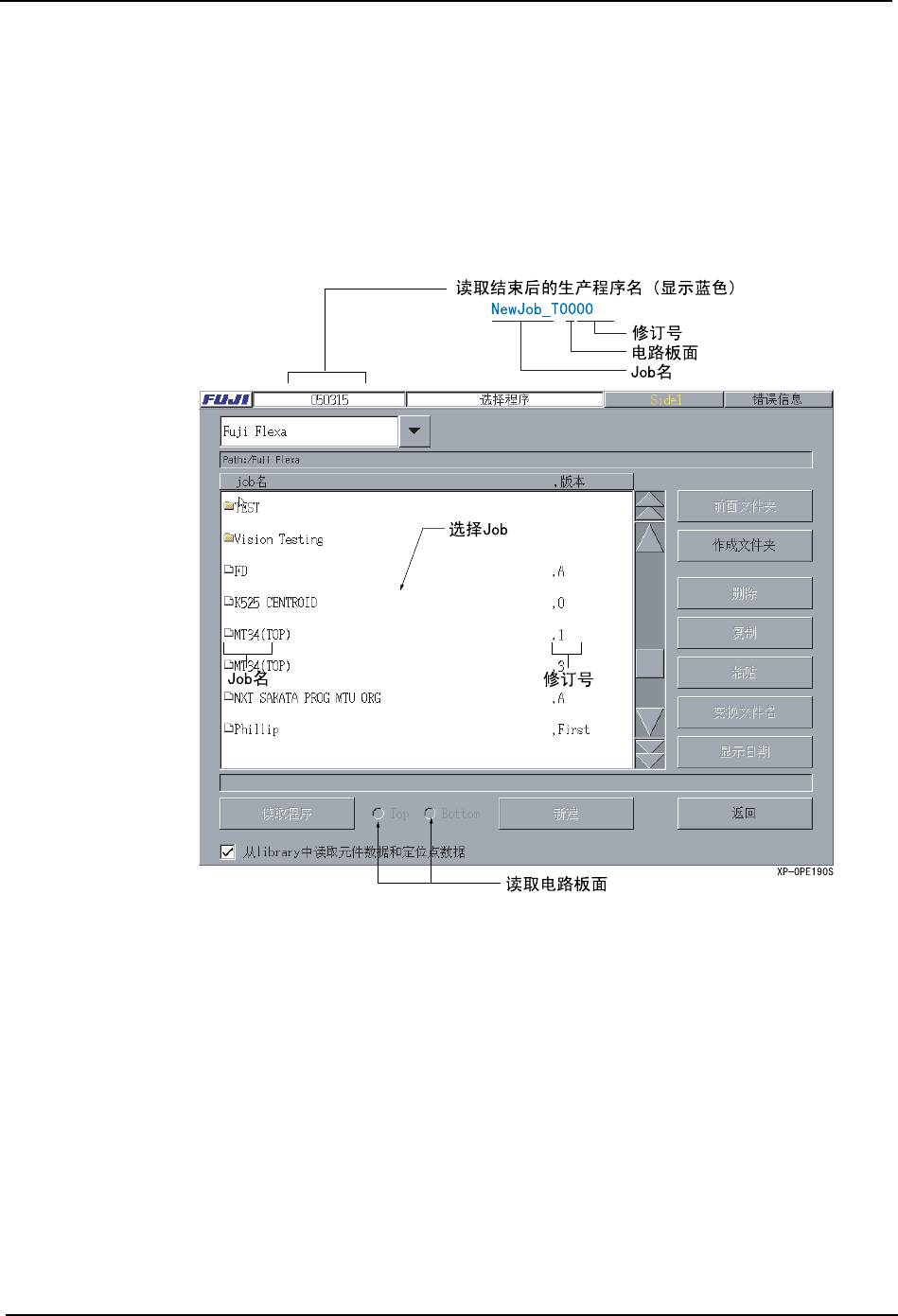

从 Fuji Flexa 读取生产程序
操作步骤
1. 从主画面选择 [ 程序 ]、[ 编辑程序 ]，显示出 [ 编辑程序 ] 画面。
2. 按下 [ 选择程序 ] 画面左上角的 [ ▼ ]，选择 [Fuji Flexa] 驱动器。
3. 选择[Fuji Flexa]后，在「程序名」的区域中显示出保存在Fuji Flexa中的Job的一览表。
4. 单击读取 Job 的 Job 名，或者单击修订号。
备注 ) 读取 Job 的生产程序时，其他还有 ［生产］- ［选择程序］和 ［程序］［最优化］，可以用同
样的操作读取。
注意 ) 仅仅执行 Job 的读取，生产程序文件 （*.POG）即使在 XP 机器的硬盘上，也不能作成 Fuji
Flexa 的 Job。要把读取的生产程序保存到 XP 机器内的时候，在［编辑］画面上进行 Job 的保
存时，在保存文件夹选择对话框的硬盘选择上选择 「/sd0」后，生产程序 （*.POG）保存在 XP
机器的硬盘上。
3. 操作系统 SYS-XP243-1.0S
144 XP-242E/243E 系统手册
元件 / 定位点数据的编辑
元件 / 定位点数据没有必要特意访问 Fuji Flexa, 在 XP 和 Fuji Flexa 上，有数据的范围或
者禁止字符等不同规格的数据。在 XP 机器上读取 Fuji Flexa 数据库的元件 / 定位点数据进
行编辑时，请注意以下的事项。

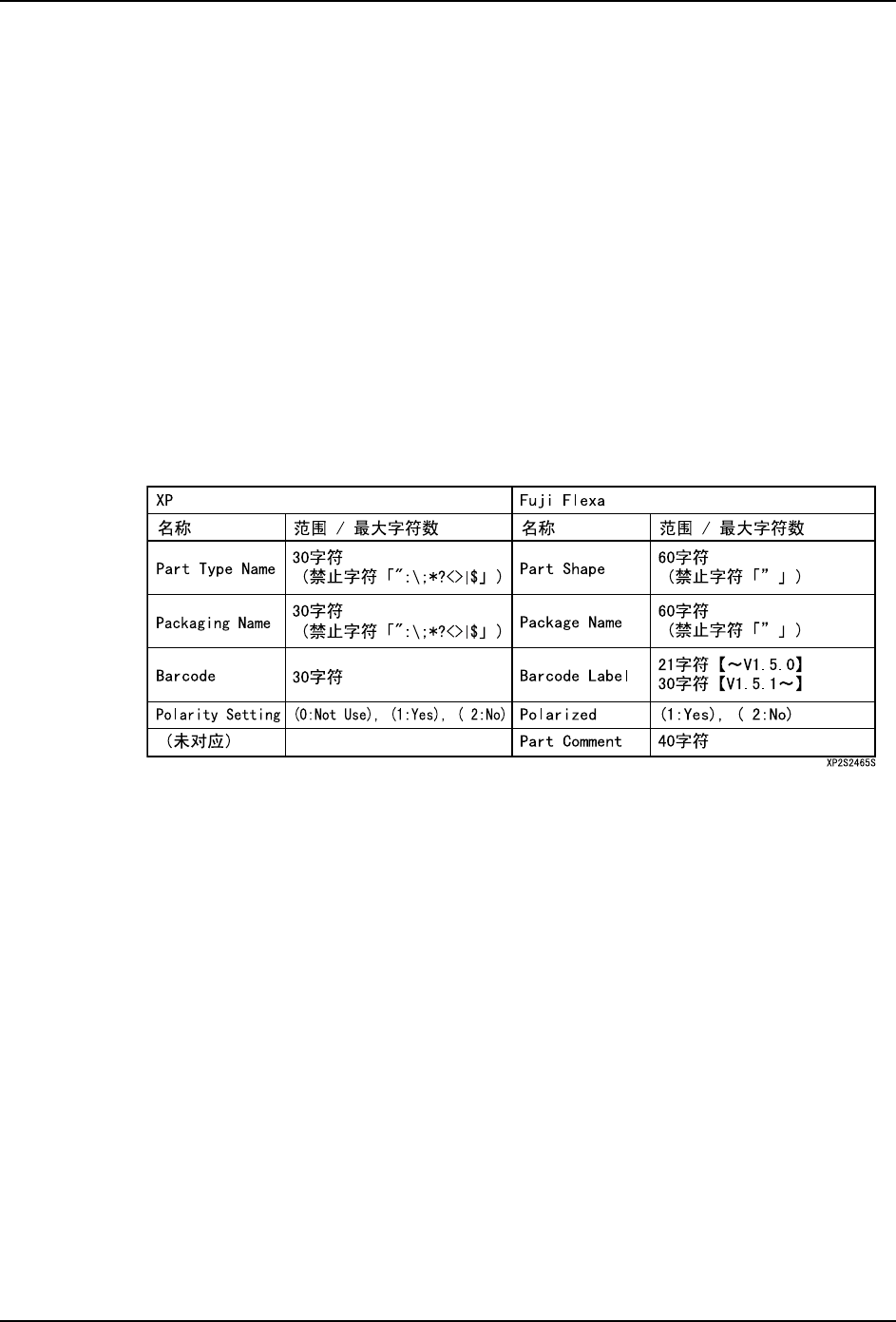

元件号
·XP 和 Fuji Flexa 上的禁用字符不相同。
含有 「:;?<>|$」的数据在 XP 机器上不能处理。这些数据用 [ 程序 ]-[ 编辑 ]-[
元件 ] 画面的 [Libtary 读取 ] 指令可以显示数据的一览表，但是不能操作文件或
者读取 / 保存数据
·XP 和 Fuji Flexa 上设定的字符数不相同。
在 Fuji Flexa 上超过 XP 机器上设定的字符数时，设定字符以后被舍去。请在 Fuji
Flexa 上不要设定 XP 的设定字符数字以上的文字。
·不对应 Fuji Flexa 的 Job 上的 [Machine Configuration]-[Ceneripe]-[Recipe
Generation]-[Rotate 180deg on MTU parts] 的设定。
Part Type 数据
·Part Transport Speed:XP 和 Fuji Flexa 的有效范围不同。
进程的 「Part Transport Speed」上设定 0 的时候，保存时自动地从 0 变换为
100。0 和 100 在 XP 系列上因为动作相同而没有问题。
·Position X/Y:XP 和 Fuji Flexa 的小数点以后的位数不同。
要素数据的 「Position X/Y」上设定 0 的时候，保存时自动地从 0 变换为 100。0
和 100 在 XP 系列上因为动作相同而没有问题。
·Vision Height Offset: 在 Fuji Flexa 不能反映。
进程的 「Vision Height Offset」是与显示在 Fuji Flexa 的 「Vision Height
Offset」不同的数据。在 XP 机器上可以进行读取 / 保存，但是不能反映到 Fuji
Flexa 的 [ 形状编辑 ]-[Vision Height Offset]。
·P Pattern:XP 和 Fuji Flexa 的有效范围不同。
将要素的 「P Pattern」设定在 Fuji Flexa 的有效范围外的时候，保存时自动地
变换为 0。
·Pesult:XP 和 Fuji Flexa 的有效范围不同。
将要素数据的「Result」设定在 Fuji Flexa 的有效范围外的时候，保存时自动地
变换为 1。
