3.5.3 影像处理错误的确认
自动运转中发生影像处理错误时，在标题条的右侧的 [ 错误信息 ] 按钮变成红色。这时，按
下 [ 错误信息 ] 按键后画面变为 [ 错误信息 ] 画面。在 [ 错误信息 ] 上可以确认影像处理错
误的错误信息。

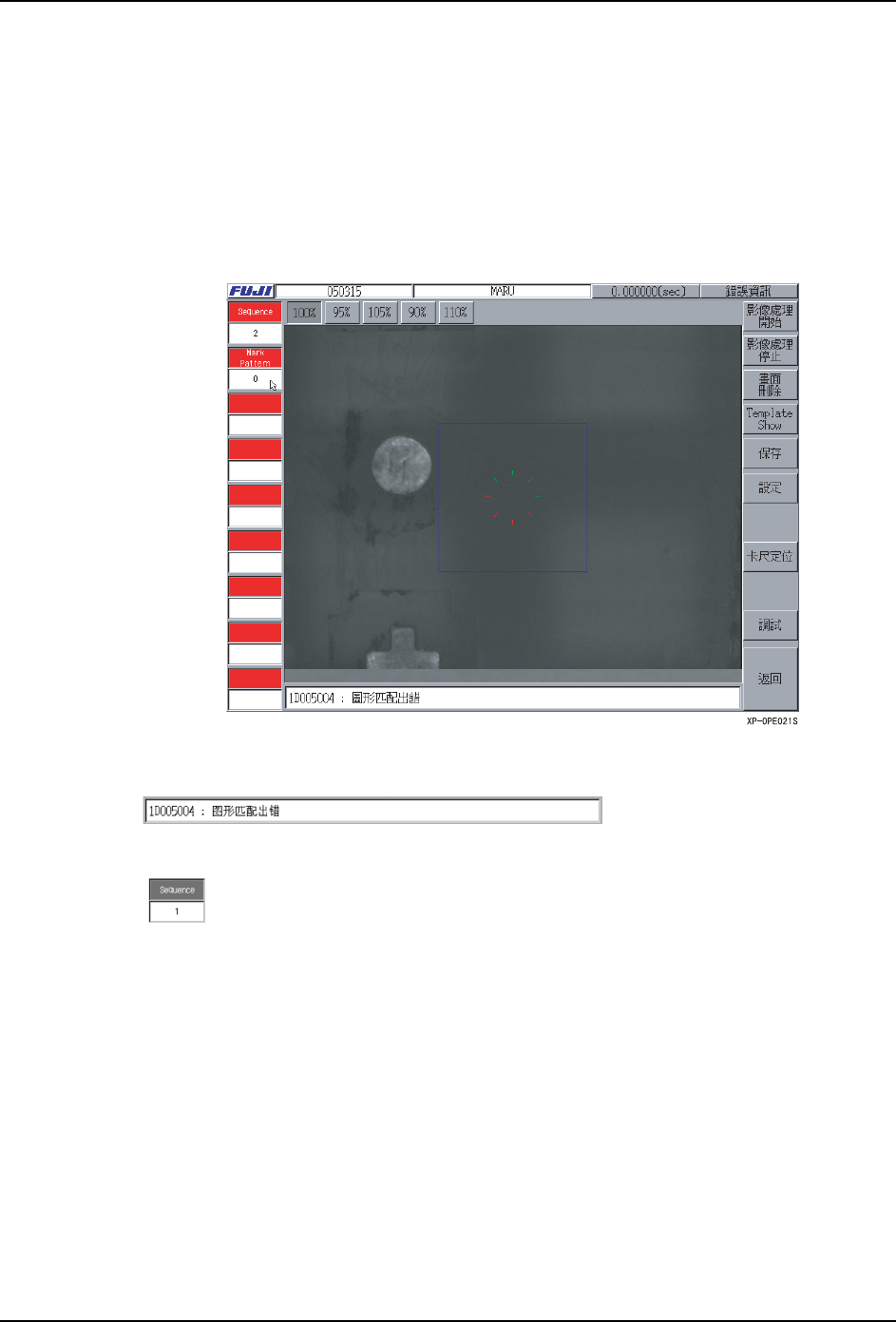

错误信息画面
对发生影像处理错误时，在 [ 错误信息 ] 画面上可以确认信息以及操作按键的功能作以下说
明。
显示内容的说明
显示出错误编码和错误内容
显示出生产程序的设定值和影像处理后的测定值。
备注 ) 因影像处理结果所显示的内容会变化。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 87

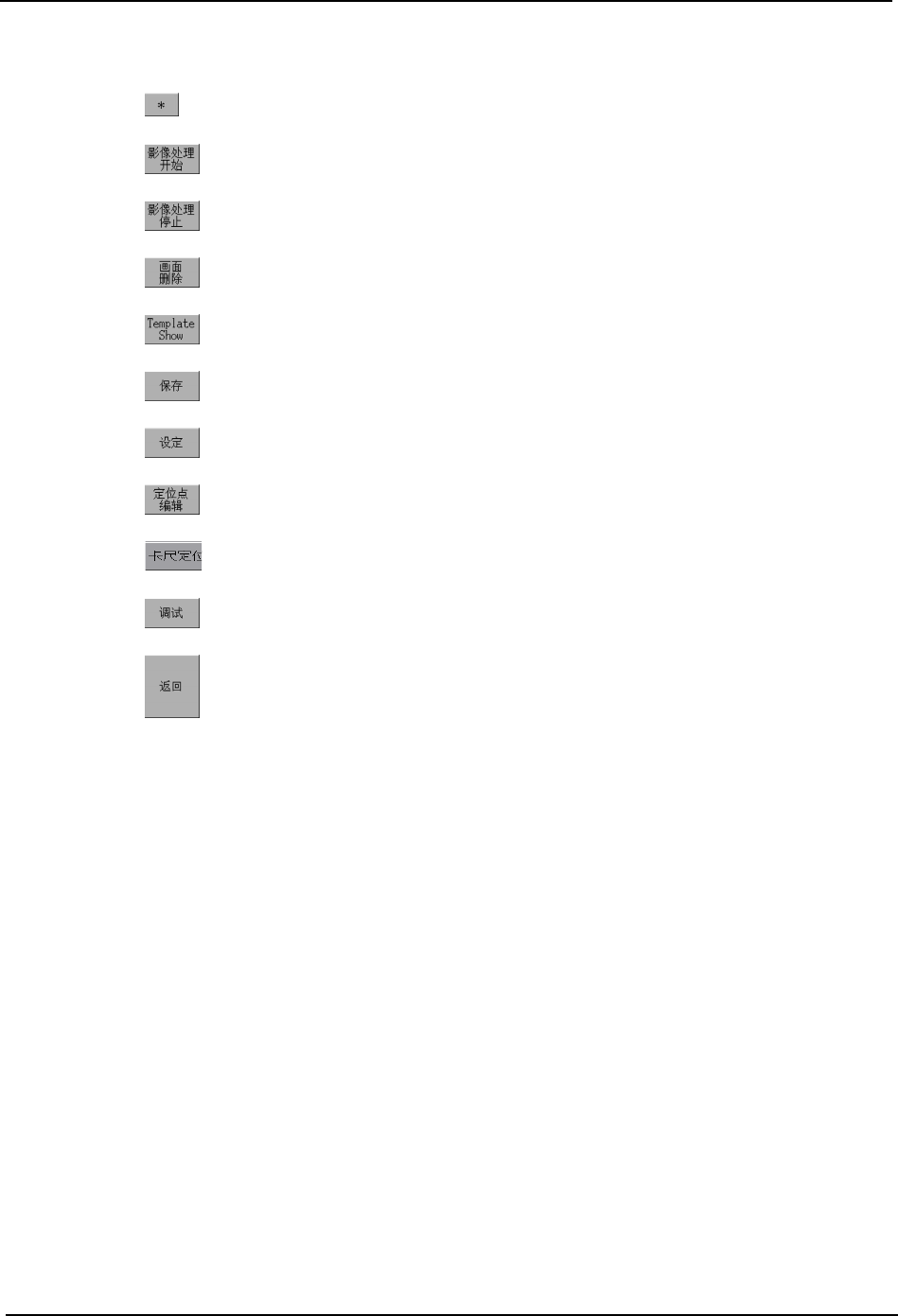

操作按键的说明
在进行几个影像处理时显示。用这个按键切换影像处理。
重新执行影像处理。
停止重新进行影像处理。
删除在相机影像处理中所显示的查找线。
显示模板。
保存相机影像和跟踪数据。
设定跟踪位。
打开 [ 定位点编辑 ] 画面。( 定位点影像处理错误时 )
打开 [ 卡尺定位 ] 画面。( 定位点影像处理错误时 )
打开 [ 调整 ] 画面。( 元件影像处理错误时 )
关闭[错误信息]画面。
3. 操作系统 SYS-XP243-1.0S
88 XP-242E/243E 系统手册

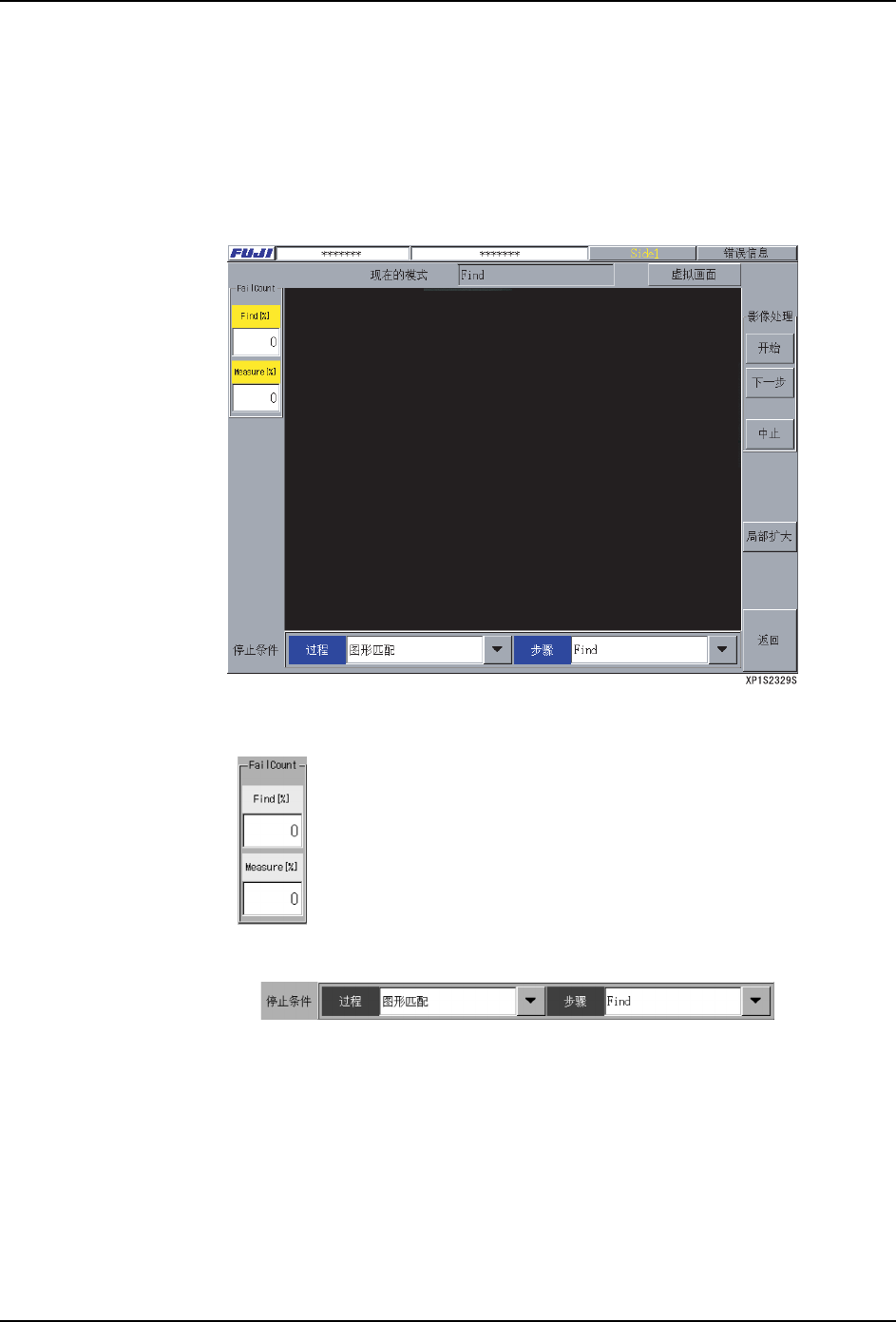

调整画面
在产生元件影像处理错误时，重新执行产生错误的元件的影像处理，根据按阶段区分而执行
的结果，可以推断影像处理在哪一个过程中发生了错误。
影像处理的过程中，根据图形匹配和 Vision Type 有引脚识别 (#100)、焊球识别 (#130、
230、231)、要素识别 (#100、130)3 种。在 [ 调整 ] 画面上可以确认这些内容，显示出检查
结果。
显示内容的说明
仅仅显示 Vision Type18。
「Find[%]」: 可以变更 Find 步骤的查找线的失败容许率 (%)。(
输入范围 :0 ～ 100)
「Measure[%]」: 可以变更 Measure 步骤的查找线的失败容许率
(%)。( 输入范围 :0 ～ 100)
注意 ) 在 「FailCount」区域上的失败容许率是用于调整的。不能保存在
硬盘中。编辑查找线时请用模板编辑进行。
「进程」: 设定停止影像处理的进程。
图形匹配 : 在定位步骤上的任意位置停止。停止的步骤在右侧的区域设定。
引脚识别 : 按顺序 1 根根进行识别引脚。
焊球识别 : 按顺序 1 个个进行识别焊球。
要素识别 : 以要素为单位识别引脚或者焊球。
错误停止 : 在发生错误时停止。
