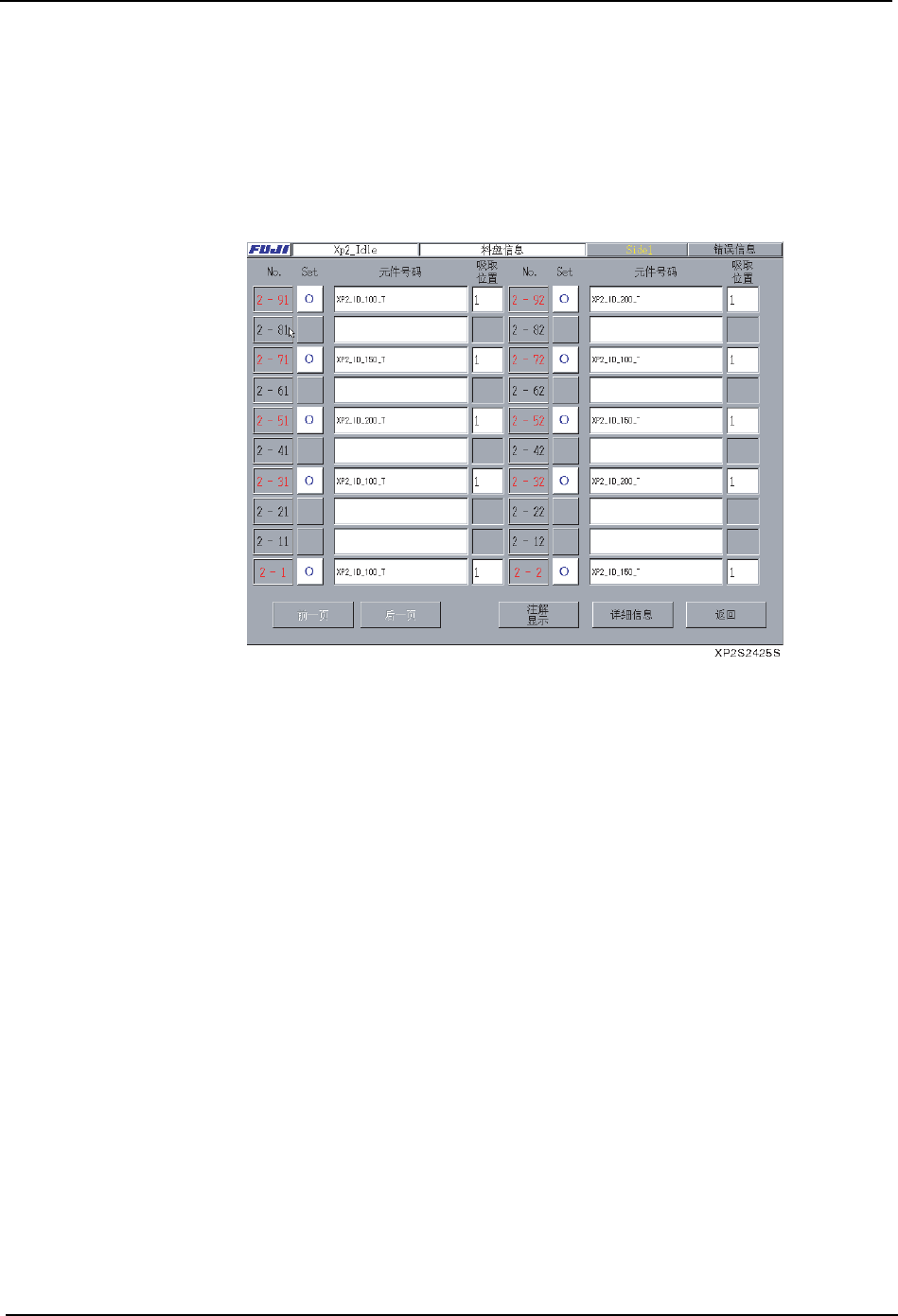

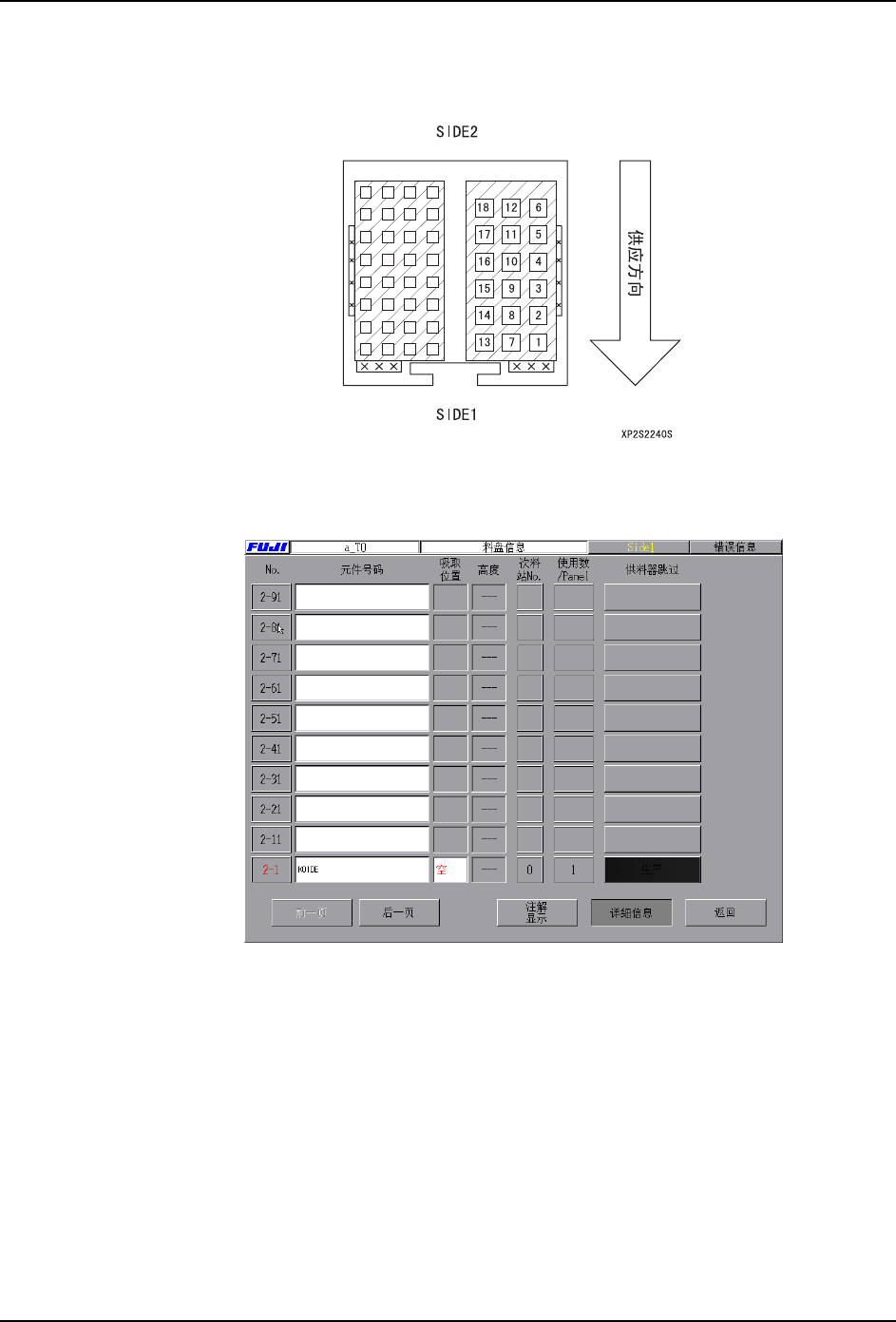

[料盘信息]画面

在此画面上，可用生产程序确认使用中的元件指令和元件安装位置，指定吸取的元件凹槽。

操作步骤

1. 在 [ 主画面 ] 上选择 [ 生产 ]、[ 料盘信息 ]，显示出 [ 料盘信息 ] 画面。

2. 有必要时，设定吸取位置。

项目说明

注意 ) 在切换程序时，如果变更供料器的安装位置，变更的料盘的「吸取位置」变为初始值 1。

No.: 表示供料平台 / 料站号的颜色的含意如下。

红色：作为原始使用的料站

蓝色：作为次料站使用的料站

黑色：生产中不使用的料站。

Set: 按键「○」表示元件已经安装、「×」表示元件没有安装。

× : 按下按键后变为「○」

○ : 即使按下按键也不会从「○」改变

元件号 : 显示出元件号的名称，按下 [ 显示指令 ] 按钮后，可以切换到指令显示。

每当按下按键时，按键的显示在 [ 显示元件号 ] 和 [ 显示指令 ] 间切换。

吸取位置: 以号码显示吸取元件的位置。

3. 操作系统 SYS-XP243-1.0S

66 XP-242E/243E 系统手册

显示用于生产的元件的料站及其吸取凹槽。吸取位置是在料盘安装于机器上的状态下，从

SIDE1 看把右下角作为 1，并按照以下顺序吸取元件。

3. 按下 [ 详细信息 ] 按键，可以更进一步地显示详细的料盘信息。在此也可以进行机器上

的跳过。

项目说明

Next Slot: 显示出在 [ 编辑器 ] 的[ 供料器安装 ] 编辑画面上安装的次料

站。

使用数 /Panel: 显示出每块电路板的使用数。

供料器跳过: 显示出供料器的状态，可以进行跳过设定。

「生产」: 在生产中使用。( 按下后切换到「机上跳过」)

「机上跳过」: 不生产。( 按下后切换到「生产」)

「程序跳过」: 用顺序指定料站平台的跳过。( 不可以变更 )

XP-OPE21

SYS-XP243-1.0S 3. 操作系统

XP-242E/243E 系统手册 67

3.3.8 元件自动吸取修正量

由于元件的位置或者吸嘴的弯曲等各种各样的原因，在吸取元件时吸嘴并不一定吸取元件

中心。为了防止这种吸取元件的偏移，使用元件的吸取位置对 X、Y 轴方向进行自动调整的

功能。

元件数据的「Pick-up Auto Offset」项目设定为「0:YES」时，根据影像处理的结果计算

出吸取位置的偏移量，自动补正在其元件以后吸取的同类型的元件的位置。

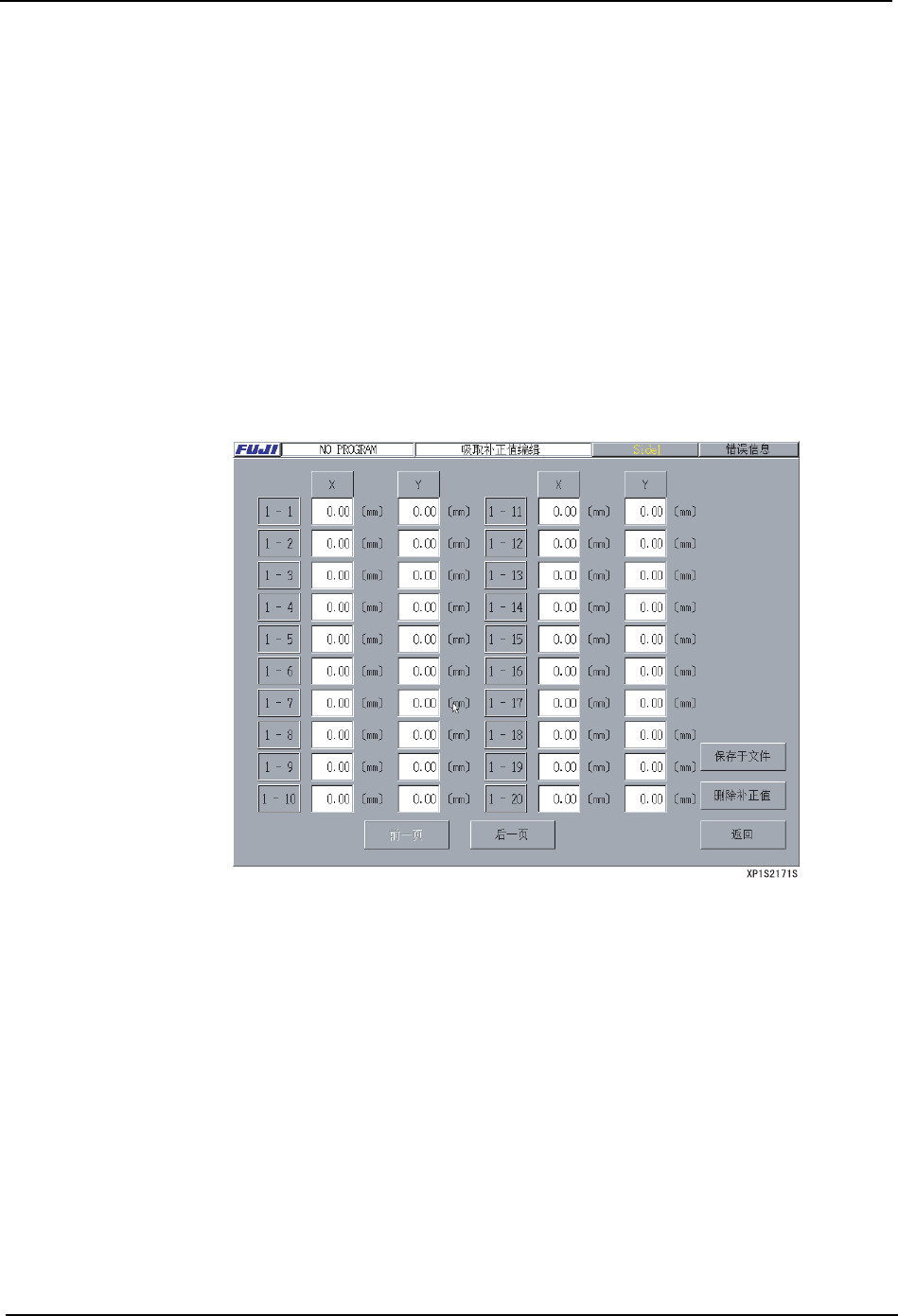

吸取补正值编辑

使用吸取补正值编辑器，可以参考、编辑吸取位置补正量。

选择 [ 生产 ]、[ 吸取补正值编辑 ]，显示出 [ 吸取补正值编辑 ] 画面。在 [ 吸取补正值编

辑 ] 上可以参考、编辑吸取位置补正量。

备注 ) 在平台 / 料站号前显示出「*」记号的料站表示设定为料带宽度 8mm 的马达供料器。料带宽度

设定为 8mm 的马达供料器时，吸取位置向 X 方向进行 -2.0mm 修正。进行初期化，所有的值为 0

时，请将有「*」记号的料站向 X 方向修正 -2.0mm。

[ 文件保存 ] 按键 : 将所有的吸取补正值以 Excel 图表的形式写入。

注意 ) 在软盘内已经存在补正值时，确认覆盖。

在软盘内已经存在的补正值的文件属于只读时，显示出属于只读的错误。

[ 删除补正值 ] 按键 : 将所有的吸取补正值进行初期化。( 将所有值定为 0)

选择这个按钮在进行初期化以前显示出确认信息。

[ 前一页 ] 按键 : 将页数前翻一页。

[ 后一页 ] 按键 : 将页数后翻一页。

[ 返回 ] 按键 : 关闭 [ 吸取补正值编辑 ] 画面。选择这个按钮时显示出补正值

的保存确认对话框，保存吸取补正值。
