影像处理
1. 按下下图，进行影像位置补正。

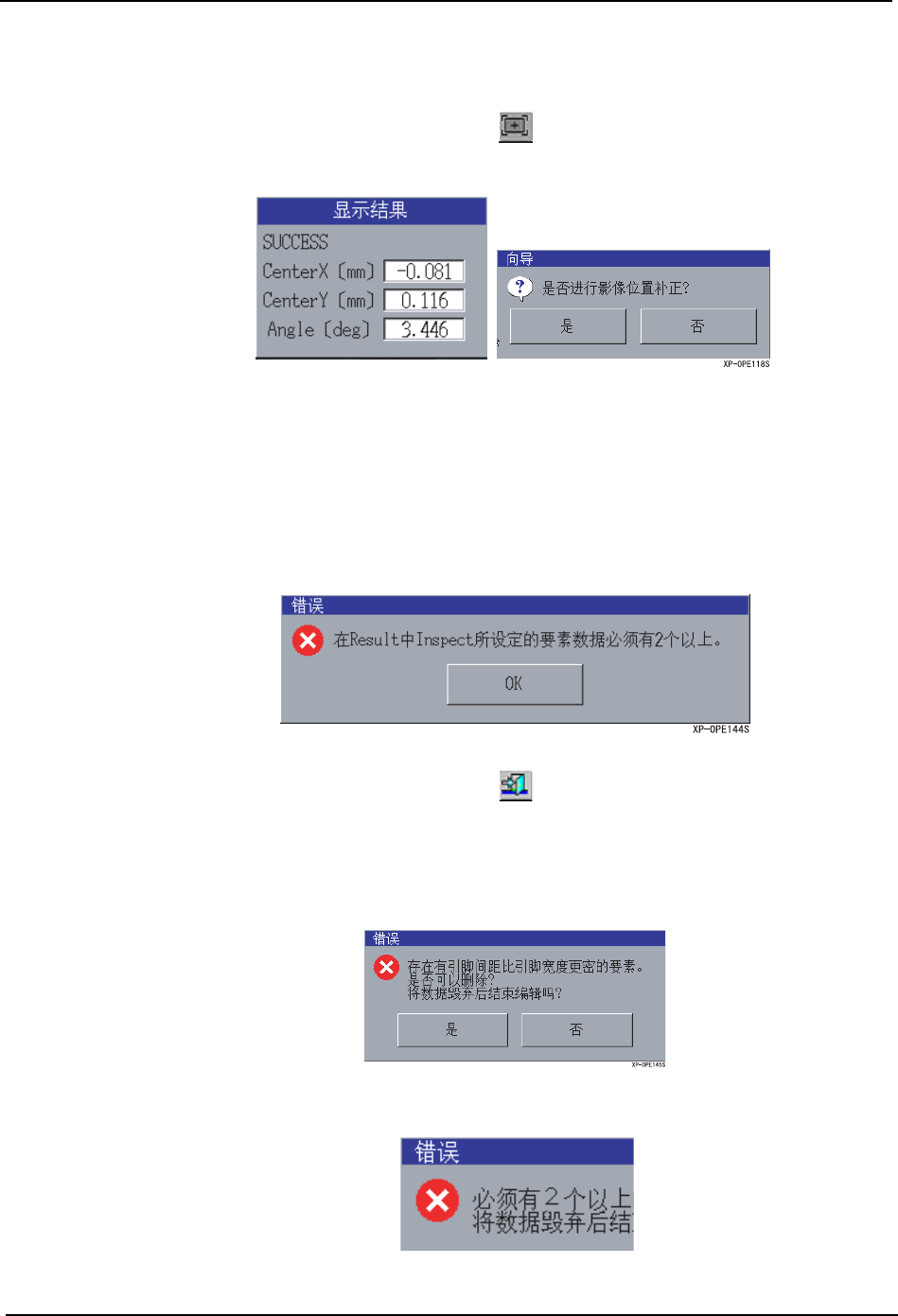

使用作成的要素进行影像识别，显示出是否进行中心点补正的询问信息。。
2. 按下下图，进行数据检查。
OK 时从编辑画面进入到下一个向导。
当有引脚宽度比间距大的要素时，不能保存编辑的要素数据。请废弃数据结束编辑或者修正
要素数据。
此时出现以下的警告信息。
要素数据有 2 个以下时显示出以下的警告信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
此时，在要素数据的 Result 上进行影像处理的要素指定没有 2 个以上时会出现以
下的信息。
5.MDW/PDW SYS-XP243-1.0S
342 XP-242E/243E 系统手册
5.4.9 用 Vision Type230 编辑
Vision Type230 可以进行锡球要素的设定、生成。

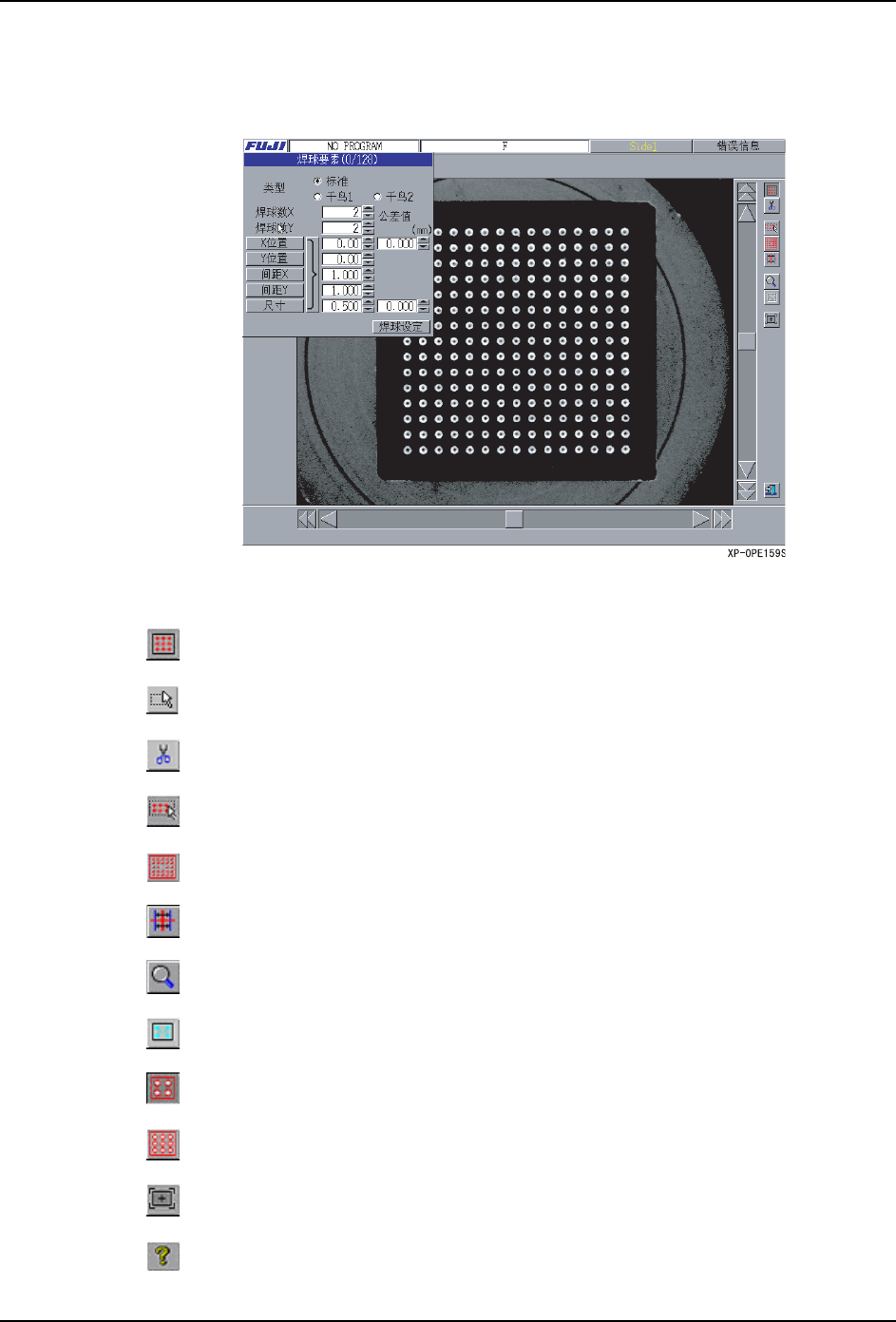

按键说明
是锡球输入模式。
可以将选择的要素数据一次性变更。
全部删除选择的要素数据。
进入锡球要素自动输入模式。
进入锡球要素全自动输入模式。
再次用向导进行卡尺测定。
以指定的中心点为基准扩大·缩小显示影像。用左击扩大、用右击缩小。
显示画面被扩大时，将画面返回到初始倍率。
设定要素框 （围住锡球的框）的显示 / 非显示。
仅仅在按下按键的期间，消除编辑中的元件的显示。
使用设定的外形尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 343
由全自动输入模式输入
请使用在元件主体的一边上只存在一个要素的元件。
1. 按下下图。由影像处理自动生成引脚要素。
2. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
由自动输入模式输入

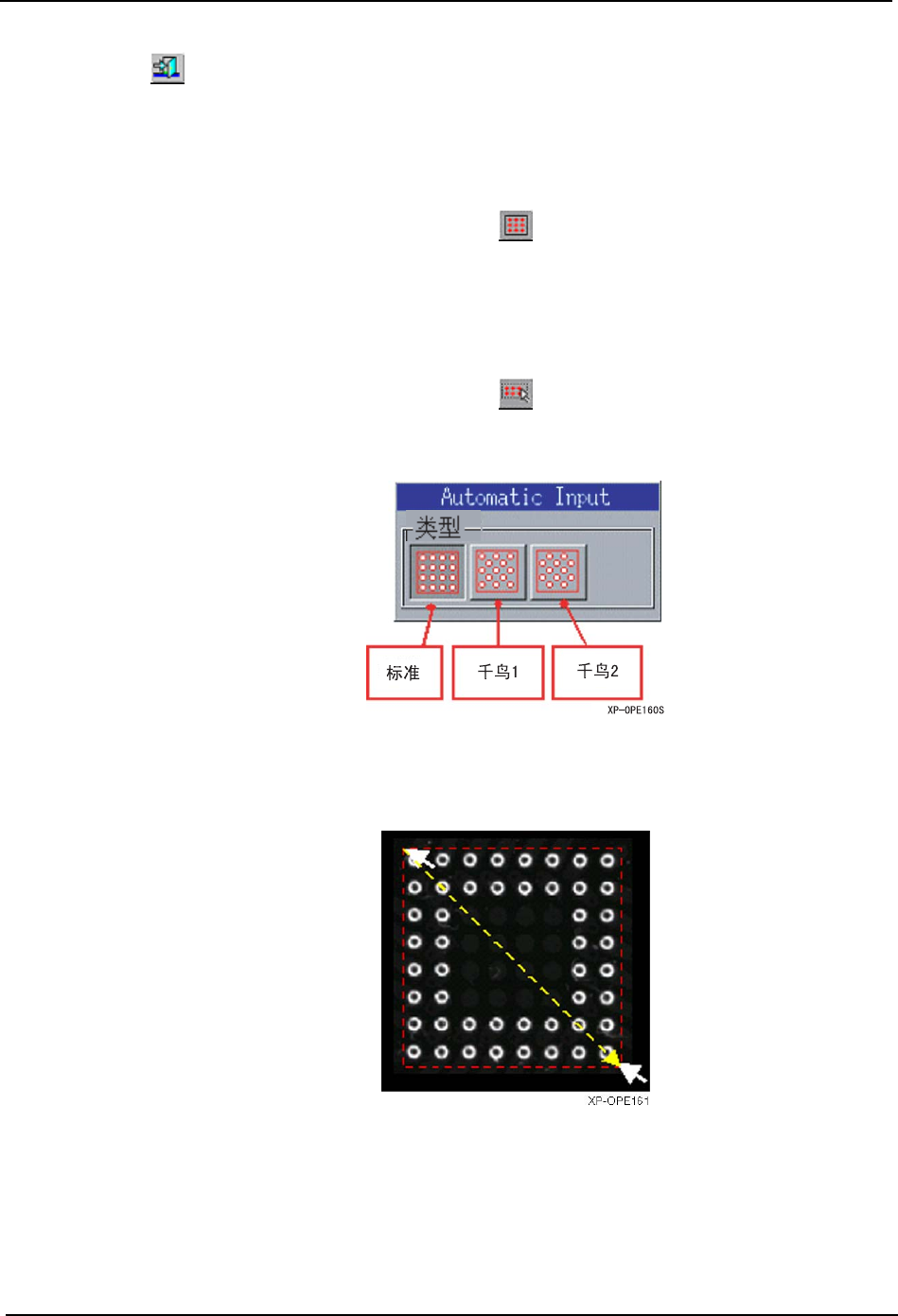

1. 按下下图。进入引脚要素自动输入模式。
显示出 [Automatic Input] 对话框。
2. 用 [Side No.] 按键指定输入的引脚方向。
3. 在元件影像的引脚上用鼠标斜向拖动。
进行数据检查，OK 时从编辑画面进入到下一个向导。
