4. 机器生产程序 SYS-XP243-1.0S
266 XP-242E/243E 系统手册
以下所示按键是对于位于画面左侧领域所选择的行进行处理：
项目说明
子电路板 No.
设定子电路板 No.。第 1 行的子电路板 No. 必须为 1。第 2 行以后的 No. 可由用户任意指定。
修正量 X
在第 1 行设定作为基本程序的基准的 X 坐标 ( 离程序原点的距离 )，第 2 行以后的基准坐标
以其电路板所在的坐标 ( 离第 1 行的程序原点的距离 ) 来指定。
修正量 Y
在第 1 行设定作为基本程序的基准的 Y 坐标 ( 离程序原点的距离 )，第 2 行以后的基准坐标
以其电路板所在的坐标 ( 离第 1 行的程序原点的距离 ) 来指定。
角度修正量
指定作为基准的元件的角度。
复制所选择行的数据到剪贴板上。
在所选择行之前插入剪贴板上的数据。
删除所选择行并将其后面的行自动上移。
在选择的行之前插入 1 行新建行。
解除所有的选择。
0 度 ： 维持基本程序的角度
90 度 ： 对基本程序修正 90 度
180 度 ： 对基本程序修正 180 度
270 度 ： 对基本程序修正 270 度
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 267
扩展器样本
在以下样本中，在电路板上将程序扩展到四块子电路板。
1. 决定基准元件。范例中以右上的元件为基准。
2. 设定作为基准的元件处于各个子电路板的什么位置。另外、确定修正角度为多少。
子电路板 1 ： 输入到基准元件的原点的距离 (Offset X，Offset Y)。第 1 块子电路
板的 Offset 角度必须为 0。
子电路板 2 ： 输入从原点到同一元件的距离 (Offset X，Offset Y)。
子电路板 3，4 ： 输入从原点到同一元件的距离 (Offset X，Offset Y)。
此外，由于两块电路板都旋转了 180 度，所以 Offset 角度也旋转 180
度。
XP2S2058S
4. 机器生产程序 SYS-XP243-1.0S
268 XP-242E/243E 系统手册
4.5 最优化
是以能够有效地处理生产程序，使吸嘴或者供料器的排列最优化，缩短周期时间为目的的功
能。
操作步骤

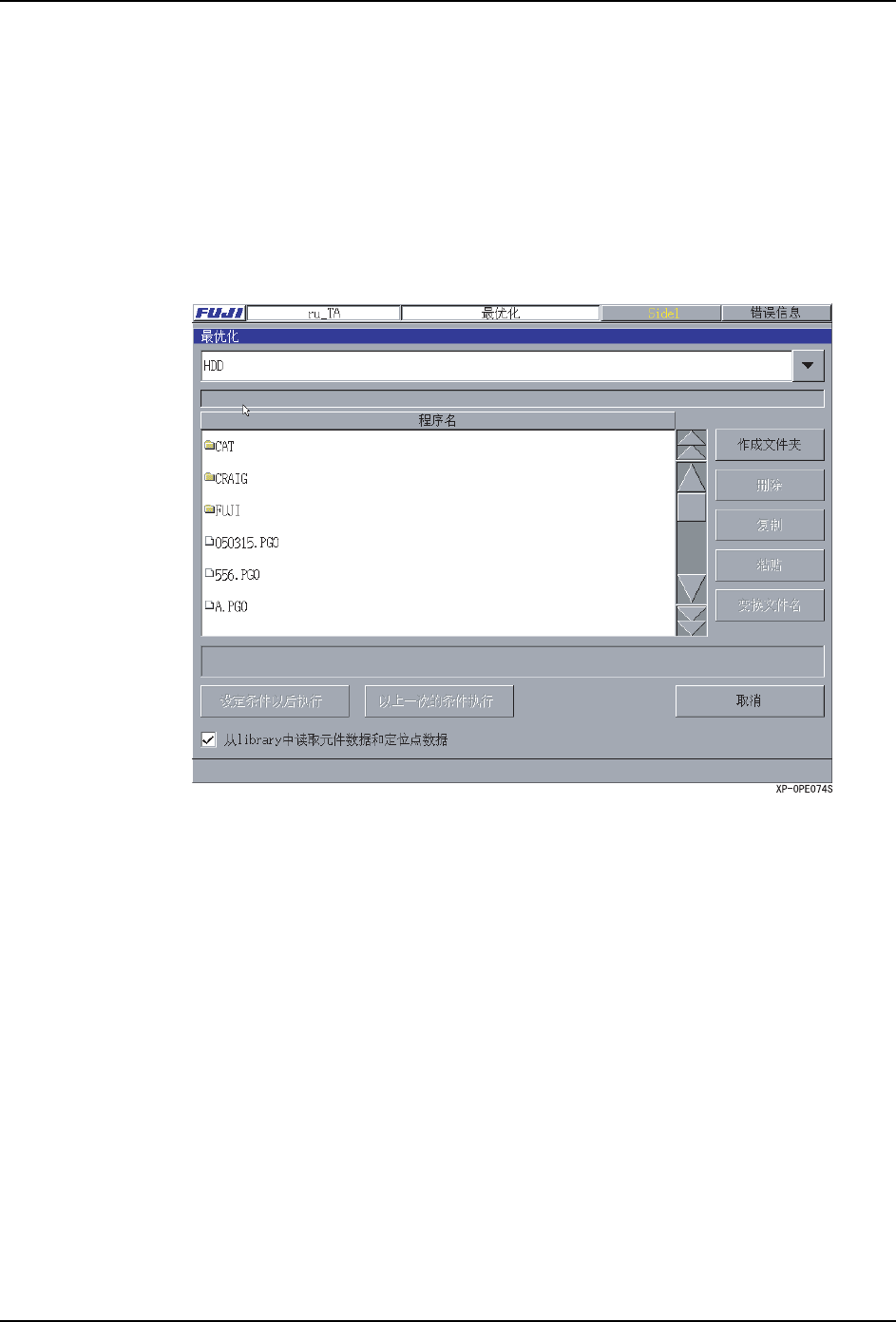

1. 在[主画面]上选择[程序]、[最优化]，显示[最优化]画面。
2. 选择进行最优化的生产程序。优先读取数据库的元件数据时，请在 「从数据库中读取元
件数据」放入选择标记。
3. 按下 [ 设定条件后执行 ] 或者 [ 用上次的条件设定 ] 按键。
设定条件后执行: 读出设定画面，设定要进行最优化的条件。
用上次的条件设定: 机器启动后有进行最优化的生产程序时，以最后进行的条件相
同的条件进行最优化。
