6. 操作指令
6.1 操作指令阶层

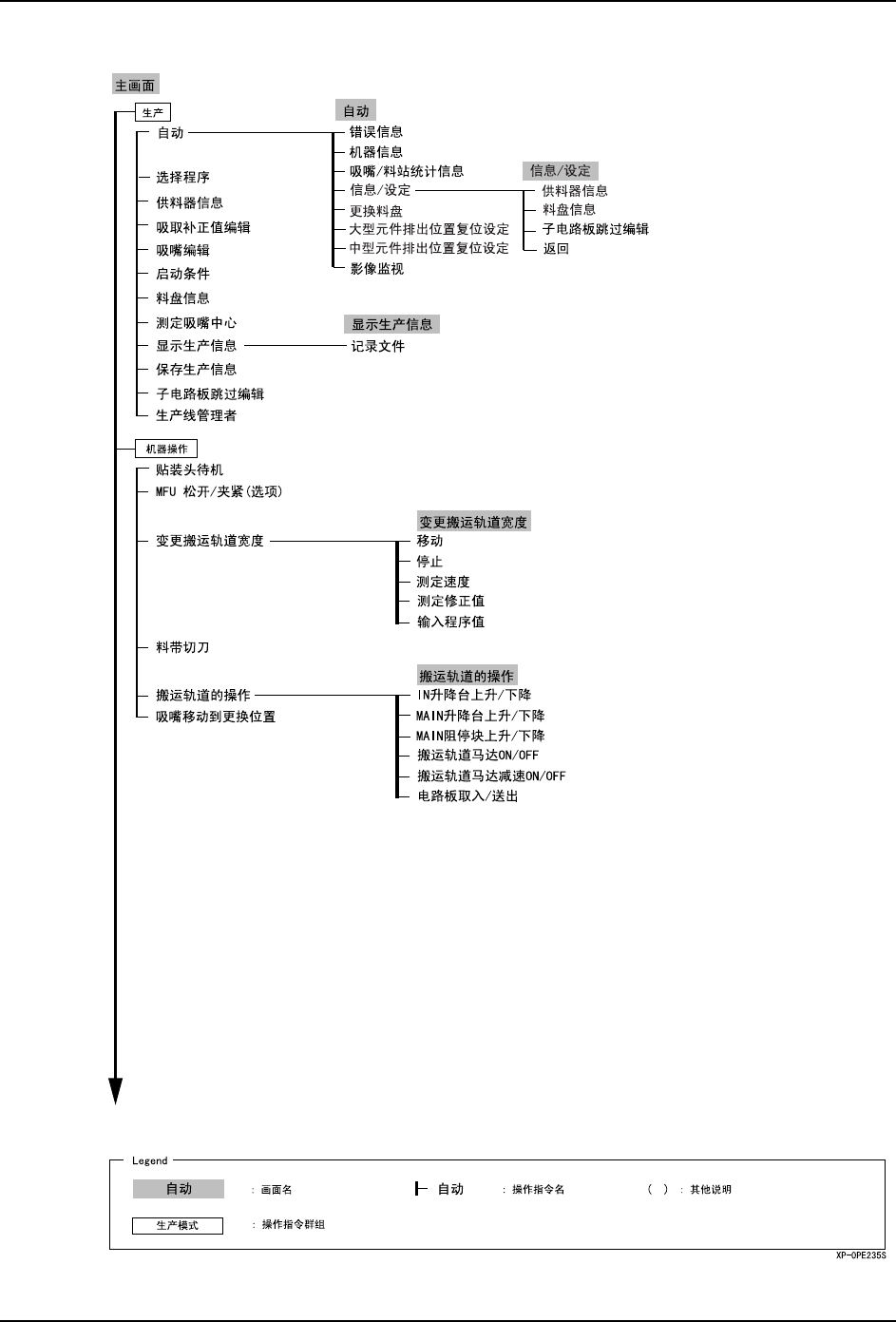

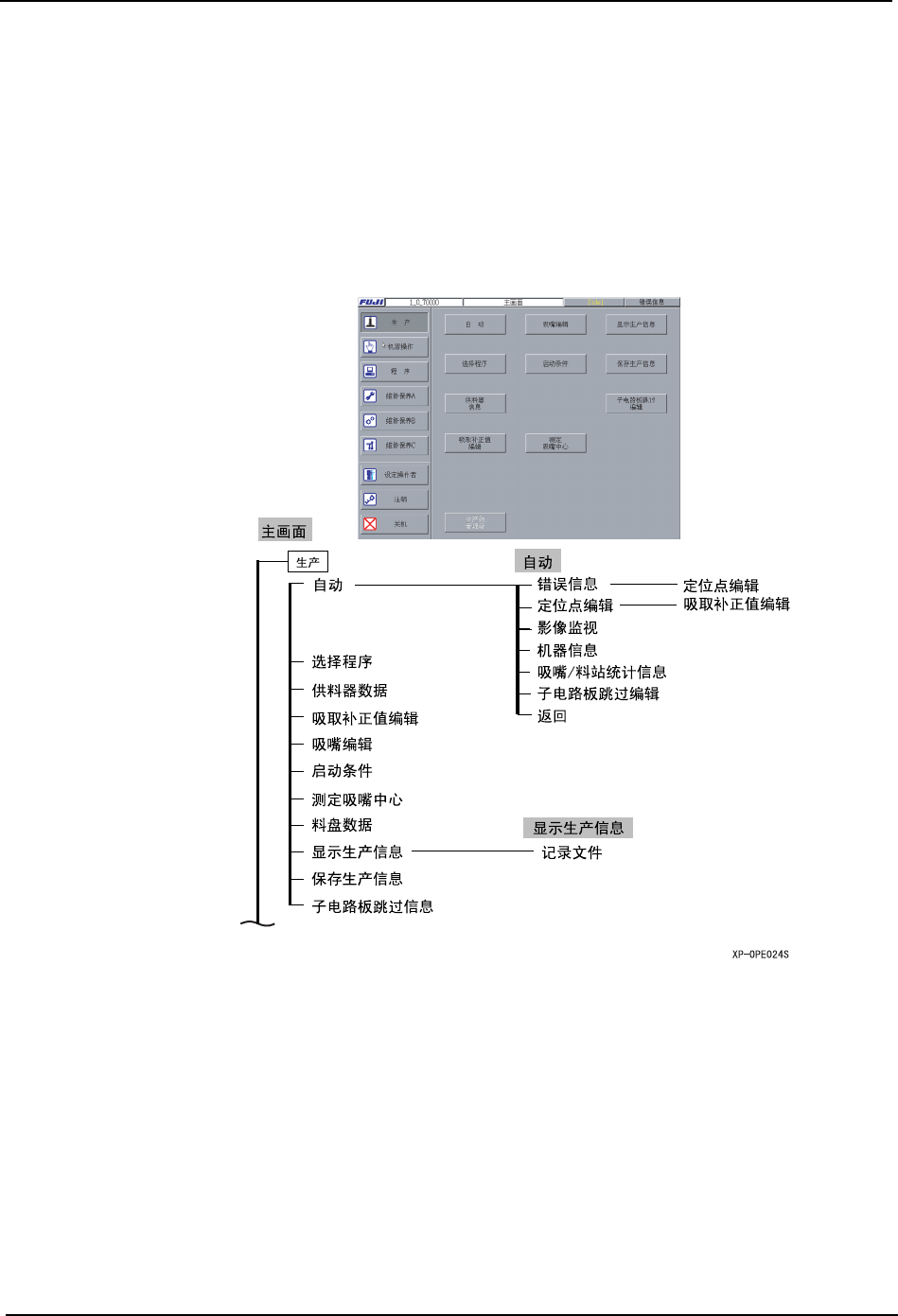

在本章中，用指令阶层树形图来说明机器上的所有的指令及其体系。通过参考指令阶层树形
图，能够很容易地理解在指令操作时，机器上表示的全部指令的概要。
·机器的触摸屏中的各画面上显示出数个指令。在指令阶层树形图中这些指令看作
为是一个指令群，被归纳在分支 ( 纵向粗线 ) 的下面。
·在指令阶层体系树形图中，各屏幕画面中的标题用网状线来表示 ( 例如 : 主画
面、自动等 )。
·在屏幕画面中的指令是以功能划分为群组的，各个指令群组的名称用带有方框的
文字表示 ( 例如 : 生产等 )。
