4. 机器生产程序 SYS-XP243-1.0S 250 XP-242E/243E 系统手册 4.3.7 吸嘴编辑此编辑器用于编辑吸嘴的配置。操作键说明项目说明 No. 指定吸嘴配置台的编号。 Name 吸嘴的名称。 Type 吸嘴的种类。（Standard: 标准吸嘴，Custum: 特殊吸嘴） Diameter 吸嘴的直径。( 单位 :mm) 一次性读入机器上的吸嘴信息。当一次性输入时，请确认生产程序中所必须有的吸嘴是否…

SYS-XP243-1.0S 4. 机器生产程序

XP-242E/243E 系统手册 249

关于元件数据和模板数据的运用

在XP系列机器上，影像处理用的模板数据保存方法在XP-142E/242E系列上与XP-141E/241E/

341E 系列是不同的。

将在 XP-141E/241E/341E 系列上使用的模板在 XP-142E/242E 上使用时，将使用的模板文件

( 后缀 : .tpl) 从 XP-141E/241E/341E 的元件驱动器中复制到 XP-142E/242E 的元件驱动器

的 TPL 文件夹内，请将固有值 OPERATION_2 的「CCIMFTemplateMode」设定为「1」。

备注 ) 相对于在 XP-142E/242E 系列上，将模板数据作为 Part Type 数据的一部分 ( 后缀 : .pds) 进

行保存，而在 XP-141E/241E/341E 系列上，将模板文件作为机器的硬盘驱动器内独立的文件 (

后缀 : .tpl) 进行保存。

因为在 XP-142E/242E 上将模板数据作为 Part Type 数据的一部分进行保存，所以在读取机

器中生产程序的 Part Type 数据创建模板时，模板数据仅仅存在于其生产程序中。创建模板

后，重新传送同名的生产程序并覆盖后，在生产程序中保存的模板被删除。这种情况下，在

其状态下要进行生产时显示出没有必要的模板的错误信息。要在以后也使用所创建的模板

时，请进行以下的操作。

1. 在 [ 元件编辑画面 ] 上，打开用生产程序创建的模板的一个 PartNumber 数据并按下 [ 保

存 Library] 按键。

2. 打开 PartType 数据并按下 [ 保存 Library] 按键。

3. 打开 Packing 数据并按下 [ 保存 Library] 按键。

4. 反复进行 1. ～ 3. 的操作直到用 Vision Type18 创建的所有的元件都完成了这个处理后，

从主电脑中读取同名的生产程序。但是，这时请在「选择程序」对话框下的「从数据库

读取元件·定位点」中键入选项。

注意 ) 要使「从数据库读取元件·定位点」的选项框有效时，请将固有值 OPERATION_2 的

「PartLibraryCentricMode」设定为「1」。

4. 机器生产程序 SYS-XP243-1.0S

250 XP-242E/243E 系统手册

4.3.7 吸嘴编辑

此编辑器用于编辑吸嘴的配置。

操作键说明

项目说明

No.

指定吸嘴配置台的编号。

Name

吸嘴的名称。

Type

吸嘴的种类。（Standard: 标准吸嘴，Custum: 特殊吸嘴）

Diameter

吸嘴的直径。( 单位 :mm)

一次性读入机器上的吸嘴信息。当一次性输入时，请确认生产程序

中所必须有的吸嘴是否齐全。

SYS-XP243-1.0S 4. 机器生产程序

XP-242E/243E 系统手册 251

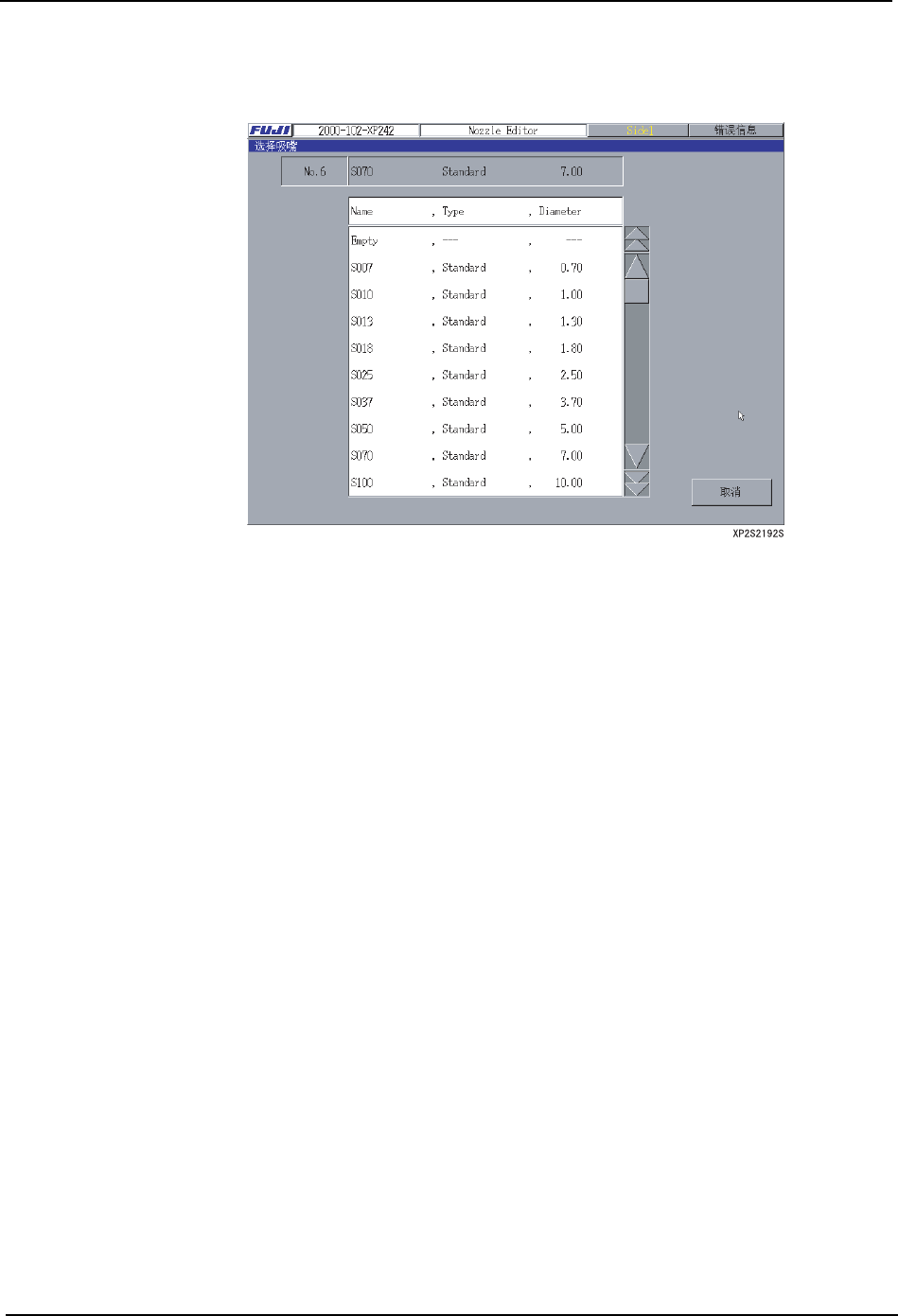

编辑方法是选择要编辑的吸嘴配置台的号码，显示出吸嘴选择画面，从中选择一个必要的吸

嘴。用同样的方法进行不同吸嘴配置台的吸嘴编辑。
