5.4 从现有元件数据中创建模板 ( 使用 PDW )
5.4.1 向导
操作步骤
1. 在[主画面]上，选择[程序]、[编辑]、[元件]，显示出[元件编辑]画面。
2. 从 [ 一览表 ] 或者 [Library 读取 ] 中选择 Part Number 名、或者重新输入后按下 [ 编辑
Part Type] 按键。
3. 显示出 [ 编辑 Part Type] 画面。
4. 按下[图形编辑]按键。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 293

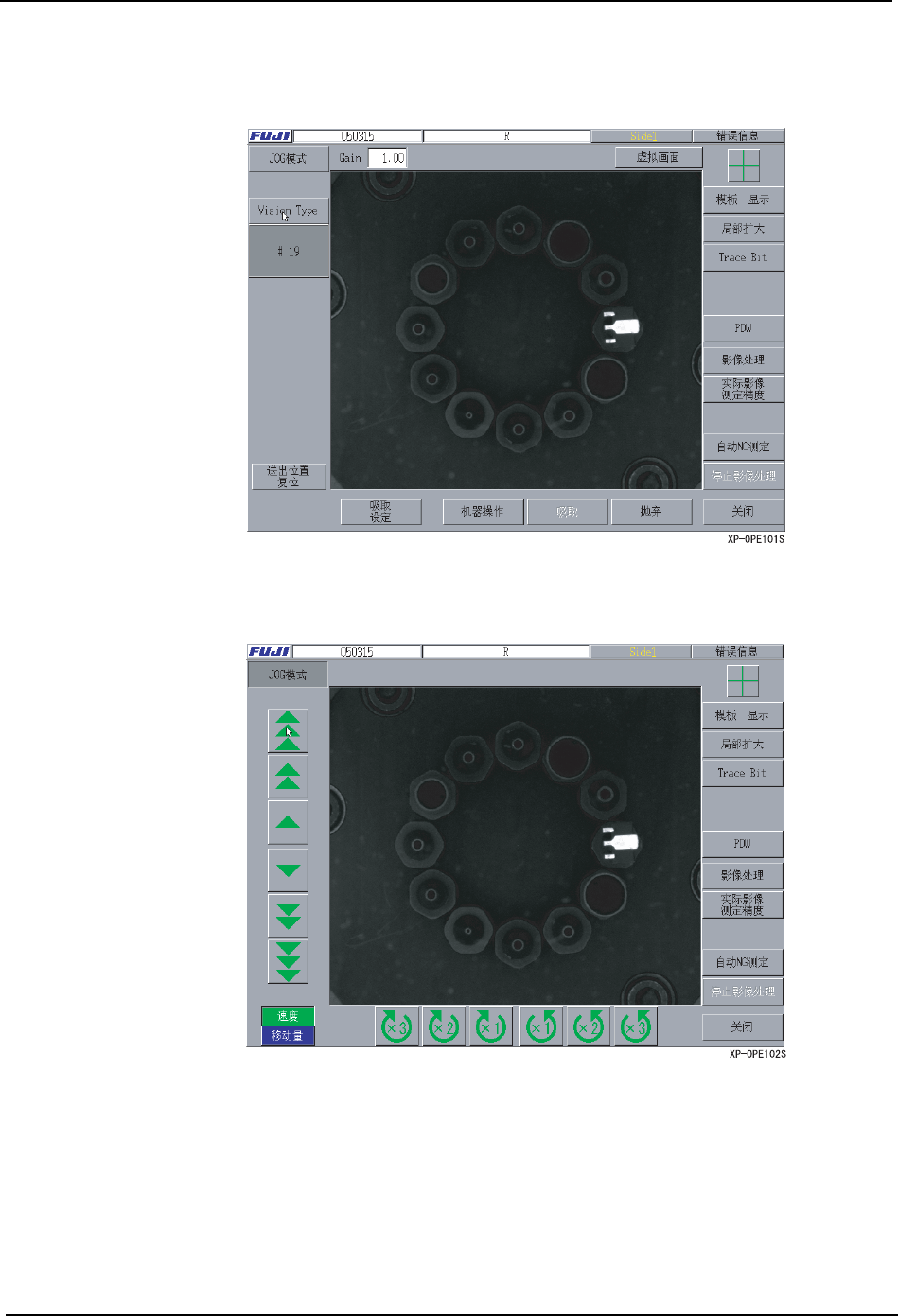

5. 在吸取着元件编辑时，用 [ 图形编辑 ] 画面的 [ 吸取 ] 按键吸取元件。
注意 ) 新建作成时，外形尺寸没有输入时，吸取失败的元件不能废弃。只能用手动废弃。
6. 吸取着元件时，用 [JOG 模式 ] 按键可以将 [ 图形编辑 ] 画面的按键显示变为 JOG 模式。
根据需要，请进行相机影像的中心调整，或者进行 Q 轴的旋转。
7. 按下 [ 图形编辑 ] 画面右侧的 [PDW] 按键。
5.MDW/PDW SYS-XP243-1.0S
294 XP-242E/243E 系统手册

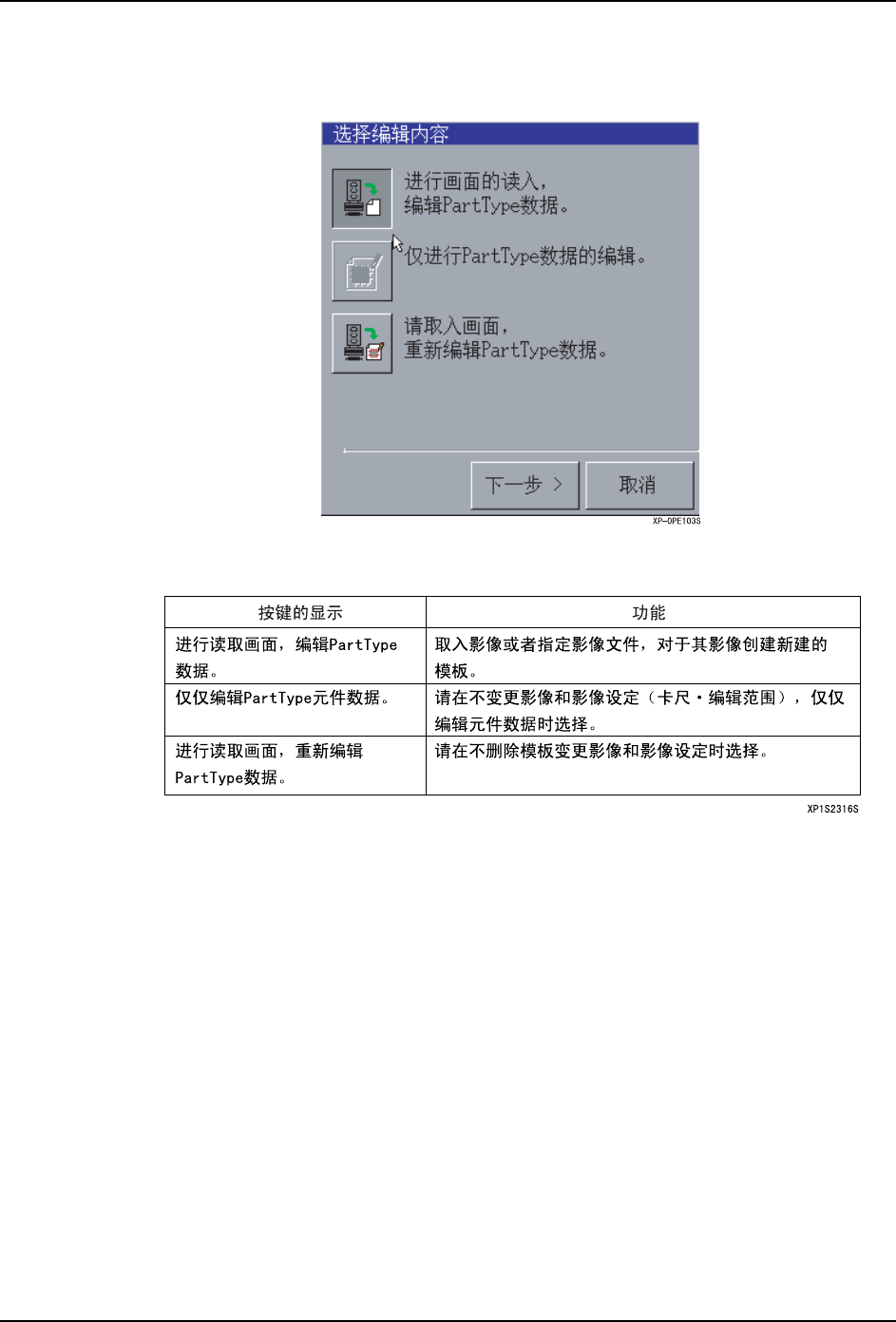

8. 显示出 [ 选择编辑内容 ] 对话框。
选择编辑内容后请按下 [ 下一步 ] 按键。
操作按键说明
