SYS-XP243-1.0S 5.MDW/PDW XP-242E/243E 系统手册 277 7. 显示出 「显示影像设定」对话框后，按 下 [ 取入影像 ]、[ 启动 ] 按键，取入影像。 信息消除后按下 [ 下一步 ] 按键、信息没有消除时调整 Gain+ 明亮度后，请按下 [ 下一 步 ] 按键 。 操作按键说明。
5.MDW/PDW SYS-XP243-1.0S
276 XP-242E/243E 系统手册

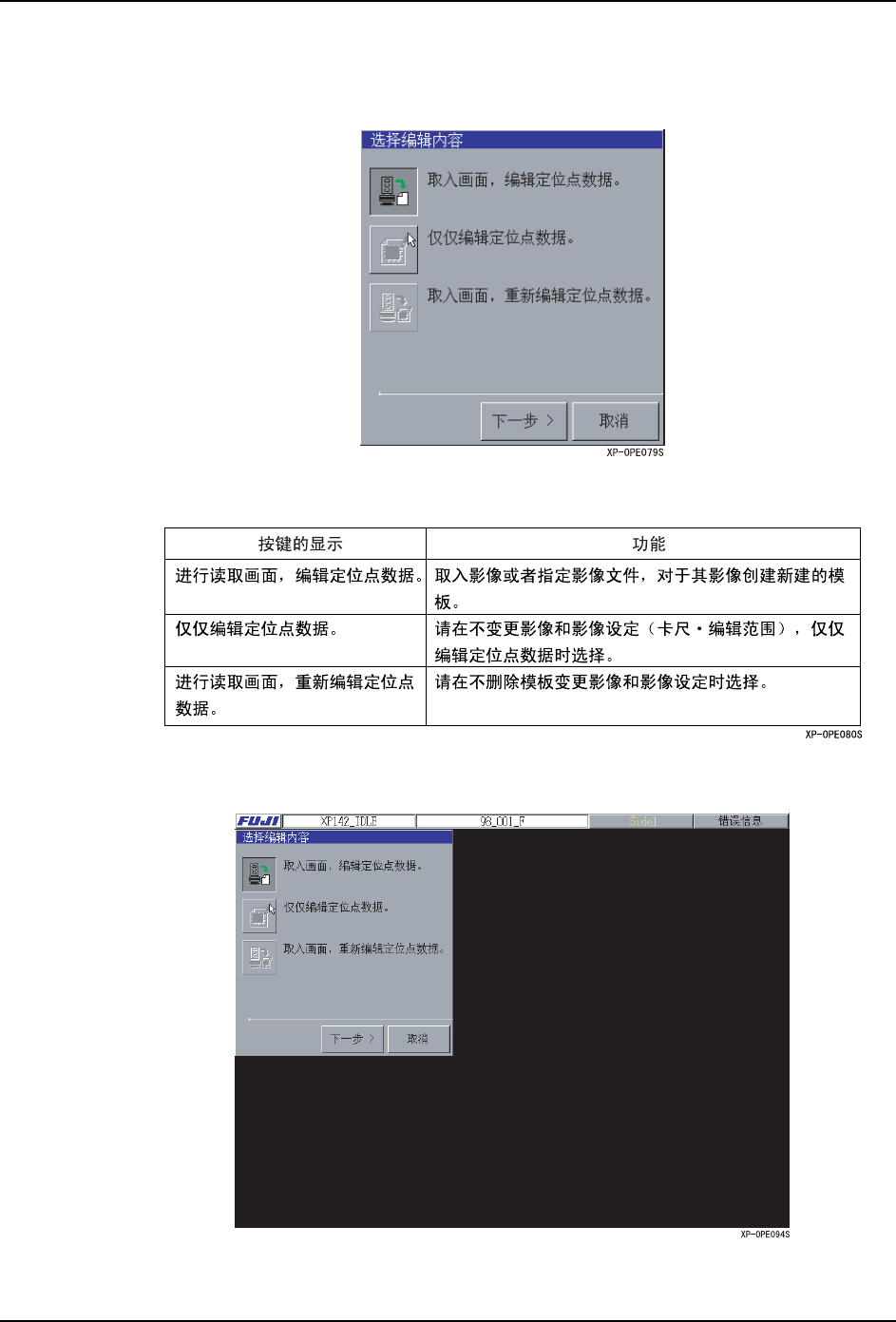

5. 按下 [ 图形编辑 ] 画右侧的 [MDW] 按键，显示出 [ 选择编辑内容 ] 对话框。
备注 ) 在定位点编辑画面上选择 「B」子电路板跳过定位点时，不显示 [MDW] 按键。
操作按键说明。
6. 选择编辑内容，按下 [ 下一步 ] 按键。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 277

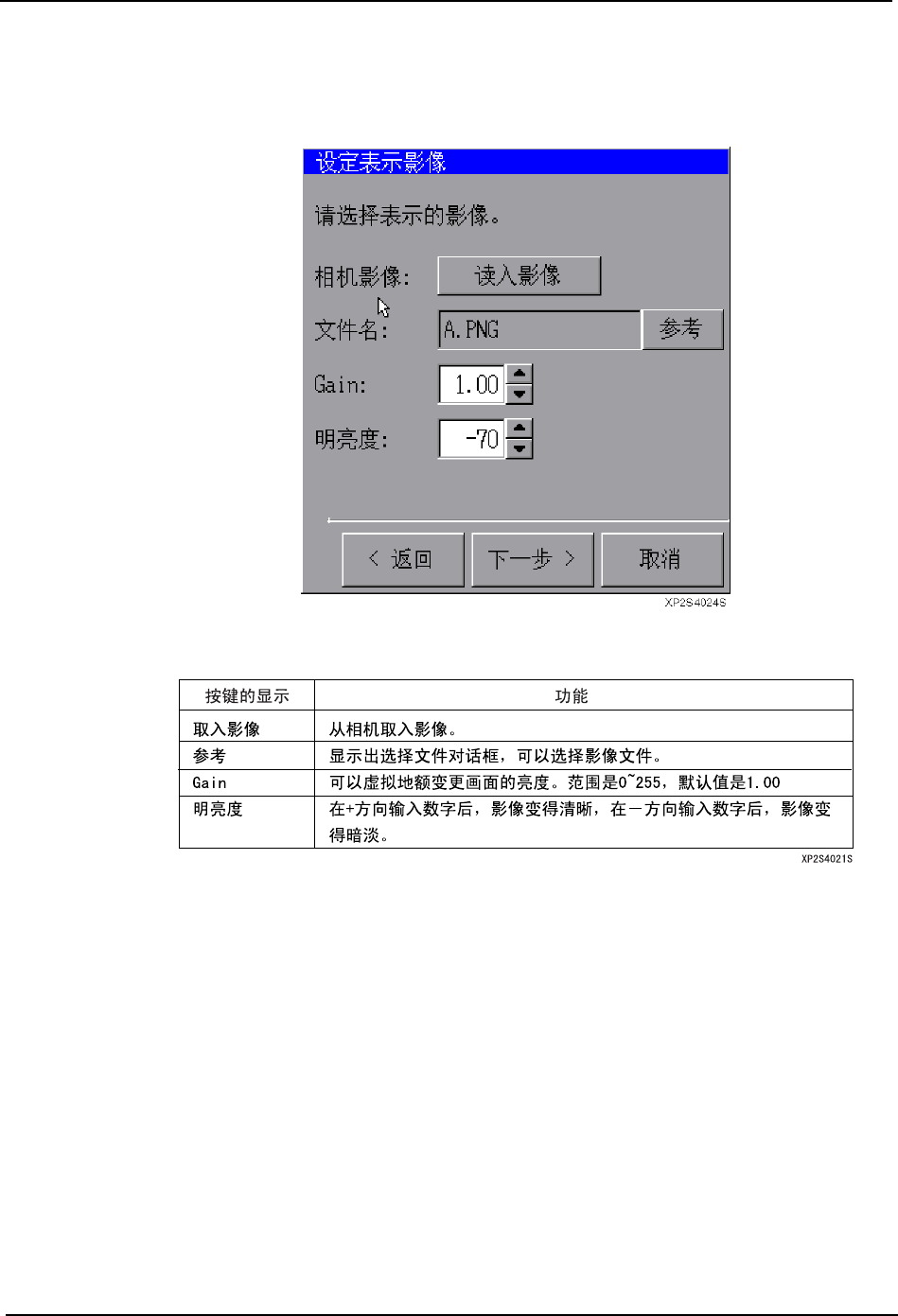

7. 显示出 「显示影像设定」对话框后，按下 [ 取入影像 ]、[ 启动 ] 按键，取入影像。
信息消除后按下 [ 下一步 ] 按键、信息没有消除时调整 Gain+ 明亮度后，请按下 [ 下一
步 ] 按键。
操作按键说明。
5.MDW/PDW SYS-XP243-1.0S
278 XP-242E/243E 系统手册

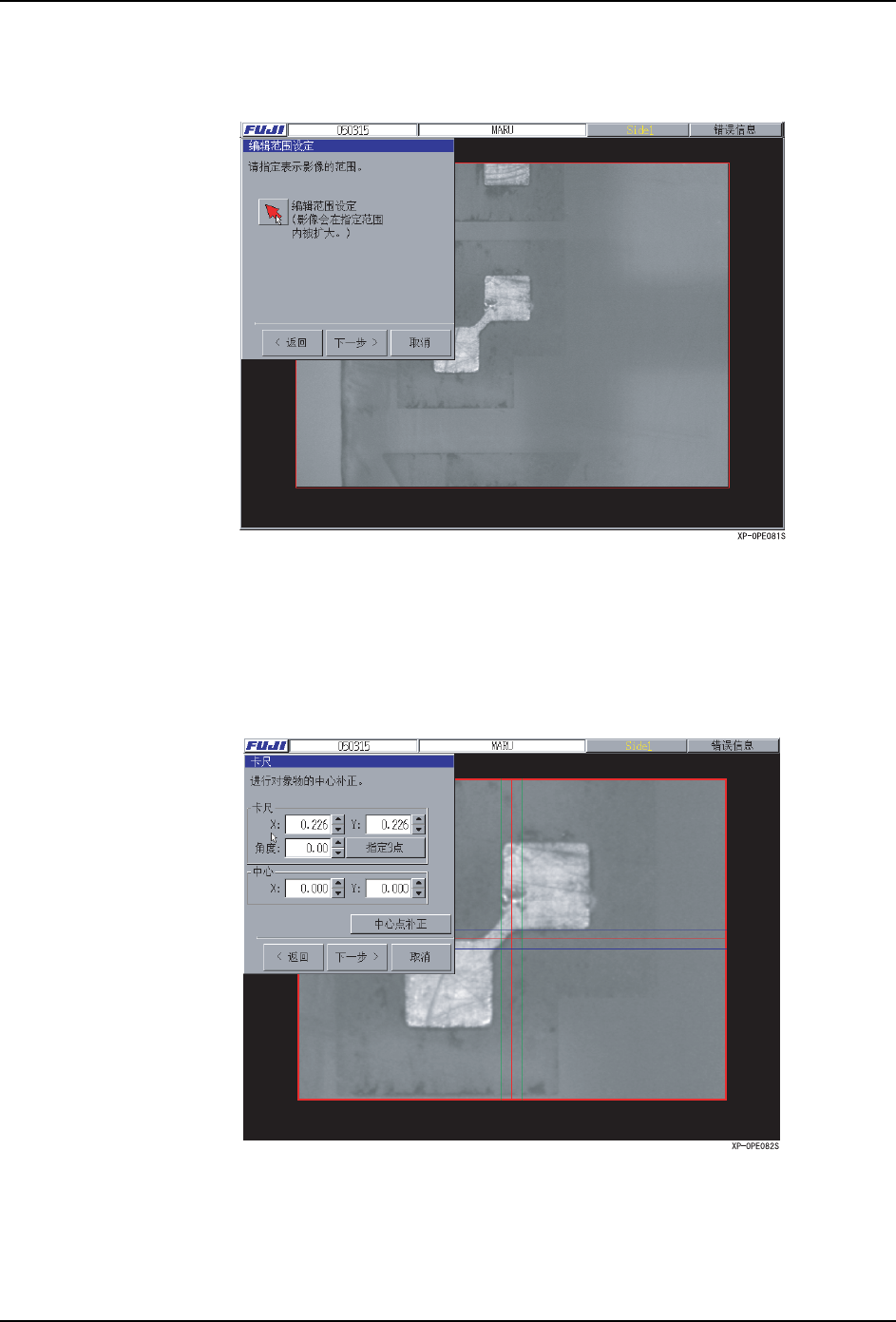

8. 按下 「编辑范围设定」对话框的光标键后，使对角线包围住元件进行拖动，按下 [ 下一
步 ] 按键。
9. 将兰线和绿线与各自定位点的上下和左右相吻合，将红线与定位点的中心相吻合。吻合
的方法有以下 4 种方法。
·按下 ［3 点指定］按键，进行定位点外形的 3 点指定。
·一边调节角度，一边直接将显示的直线拖动到两面。
·在 ［校正尺］对话框的文本框内输入数据。
·按下文本框旁边的▲▼按键进行调节。
