SYS-XP243-1.0S 4. 机器生产程序 XP-242E/243E 系统手册 199 顺序的选择显示 在 [ 顺序编辑 ] 的右侧按下 [ 选择显示 ] 按键后， 选择的顺序可以以一个画面显示。 打开顺 序显示画面后， 在 [ 顺序编辑 ] 画面的项目旁无需滚动就可以编辑。 显示画面根据顺序的种 类 有3种 。 基准定位点顺序的显示画面 子电路板跳过顺序的显示画面
4. 机器生产程序 SYS-XP243-1.0S
198 XP-242E/243E 系统手册

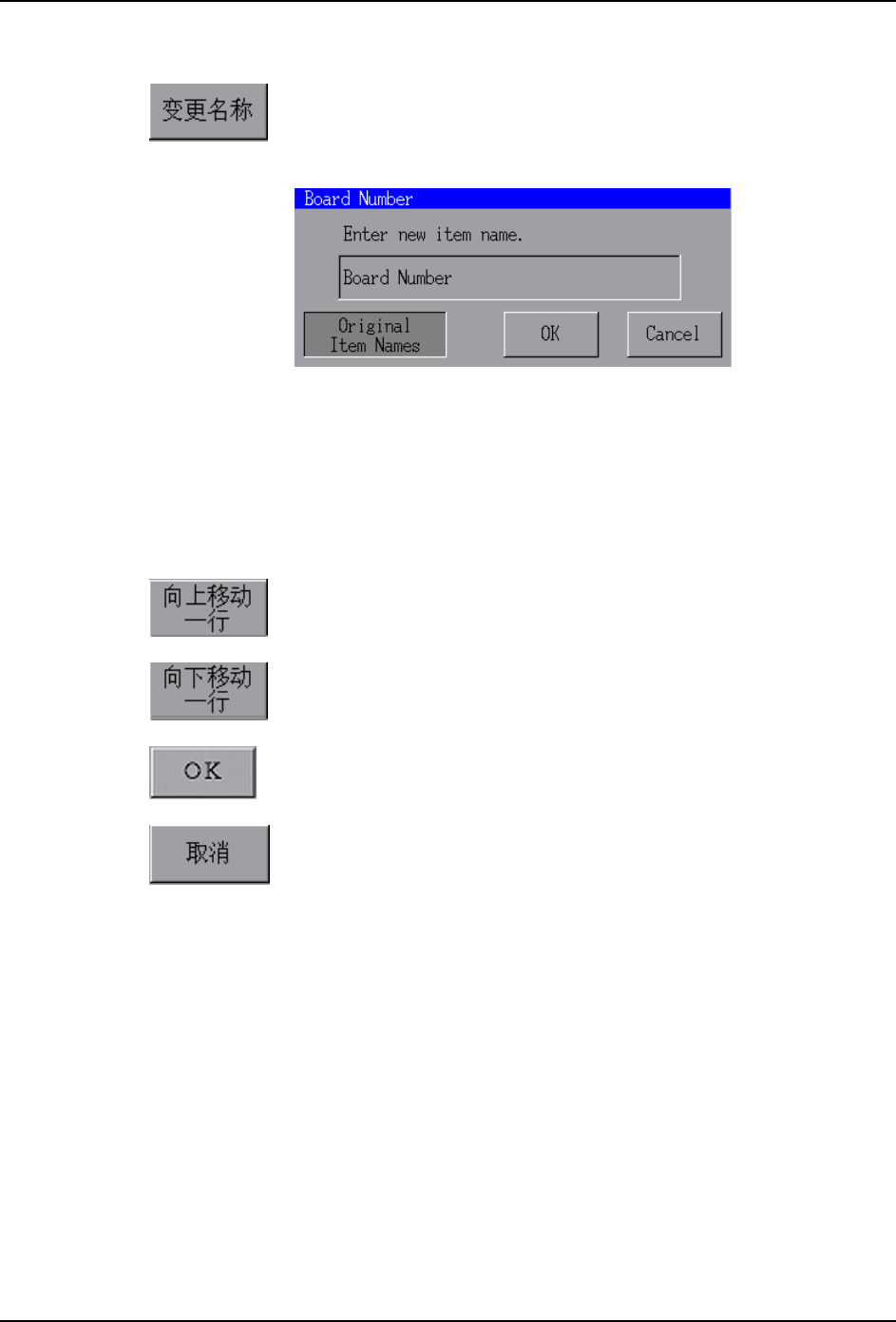

按键说明
显示出项目名称的变更画面。
出厂时的项目名称： 按下按键后，出厂时的项目名称显示在文本框中。
重新按下按键后，可以输入或者变更新的项目名称。（最大 30
字符）
[OK] 将变更反映到项目编辑画面上。
[ 取消 ] 不将变更反映到项目编辑画面上。
移动到当前选择的项目的排列的前一个。（在顺序编辑画面上是
左方）
移动到当前选择的项目的排列的前一个。（在顺序编辑画面上是
右方）
将变更反映到顺序编辑画面上。
不将变更反映到顺序编辑画面上。
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 199
顺序的选择显示
在 [ 顺序编辑 ] 的右侧按下 [ 选择显示 ] 按键后，选择的顺序可以以一个画面显示。打开顺
序显示画面后，在 [ 顺序编辑 ] 画面的项目旁无需滚动就可以编辑。显示画面根据顺序的种
类有3种。
基准定位点顺序的显示画面
子电路板跳过顺序的显示画面
4. 机器生产程序 SYS-XP243-1.0S
200 XP-242E/243E 系统手册
贴装顺序显示画面
指教功能
在 [ 顺序 ] 画面上按下 [ 指教 ] 按键后，定位点取入影像显示在触摸屏上。指教是移动机器
的伺服轴后注册顺序的坐标位置的功能。这里的注册是指顺序数据的 X,Y 坐标上覆盖或者插
入实际的电路板上的坐标。注册的坐标从机器上的 X,Y 坐标变换成实际电路板上的 X,Y 坐
标，所有的基准定位点以基准进行补正。
注意 ) 1. 为了使用指教功能，使用前有必要进行电路板的设定。
2. 推荐预先设定基准定位点。用指教注册的坐标是以基准定位点为基准补正的坐标，所以重新
编辑定位点数据的位置中心有偏差时注册的坐标也有偏差。
取得的坐标修正值，进行以下的操作后重新进行基准定位点数据的读取。
·电路板的松开
·机器的启动
·程序的读取
·[ 顺序 ] 画面结束时，选择 [ 不保存结束 ]。
·编辑基准定位点读取顺序
·编辑基准定位点数据
此外，使用指教功能，可以将顺序数据完全作为新建作成。在此用使用已经存在的顺序数据
为例进行说明。
