SYS-XP243-1.0S 3. 操作系统 XP-242E/243E 系统手册 105 生产信息显示条件的设定画面 数据说明 本画面可以进行展开生产信息的 时间范围的设定和选择程序。 使时间范 围有效的话单击 [ × ] 键，请将按键的显示变为○ 。如果不设 定时间范围时， 请重新选择此键使按键的显 示变为 ×。 选择程序时，从 保存在当前 /sd 0/FUJI/USER/PRODU CT/( 文件夹 ) 中的记录文件中 读取生产 程…
3. 操作系统 SYS-XP243-1.0S
104 XP-242E/243E 系统手册

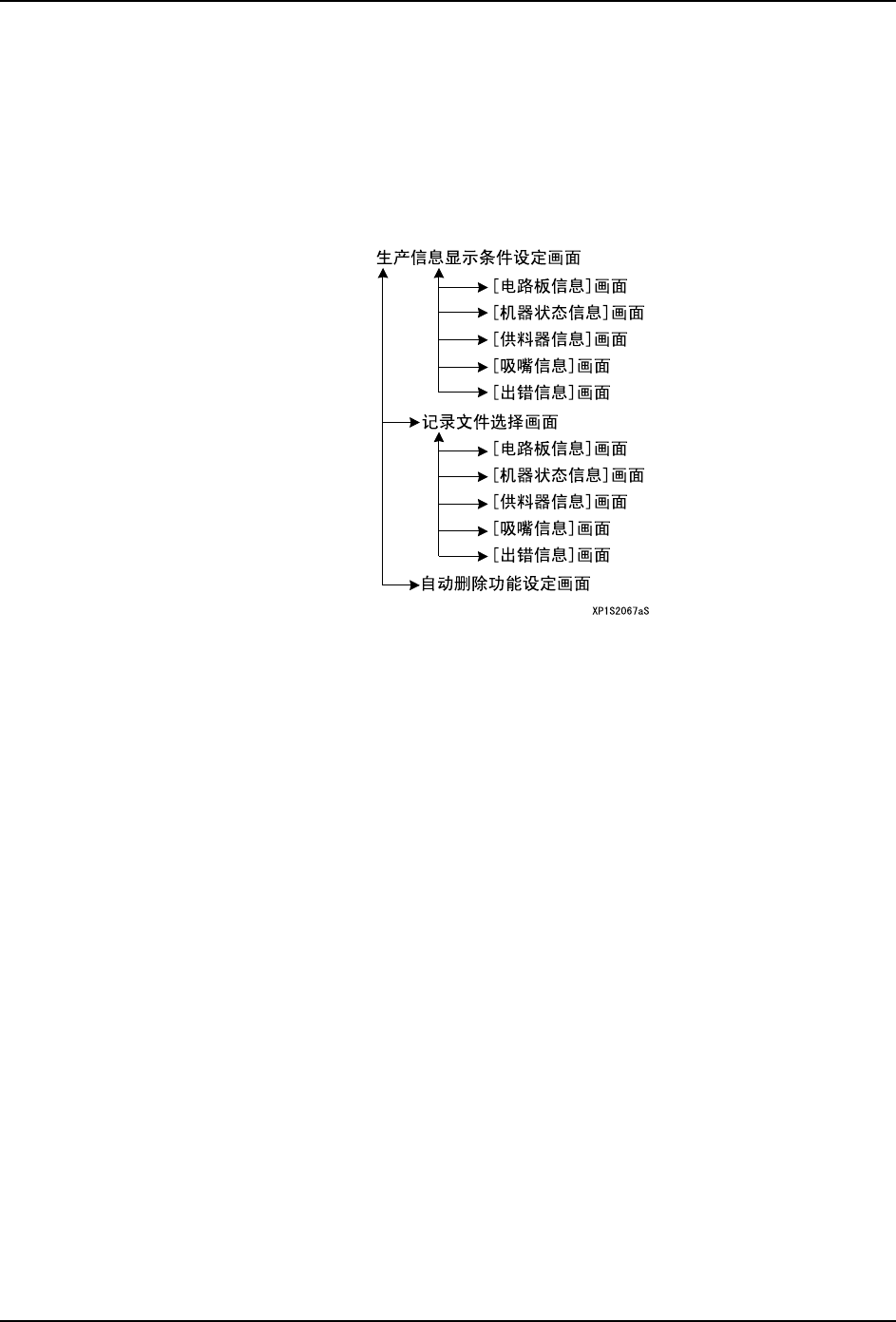

画面转换说明
生产信息的信息显示处理是选择在主菜单上的 [ 生产 ] 键，然后在子菜单上选择 [ 显示生产
信息 ] 后显示有关生产信息显示条件的设定画面，在此可以设定显示条件。条件设定后选择
要显示的生产程序，按下各种信息的按键后移至其画面。
单击 [ 记录文件 ] 键，显示记录文件的选择画面。选定作为信息显示对象的记录文件，按下
各种信息的按键后移至其画面。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 105

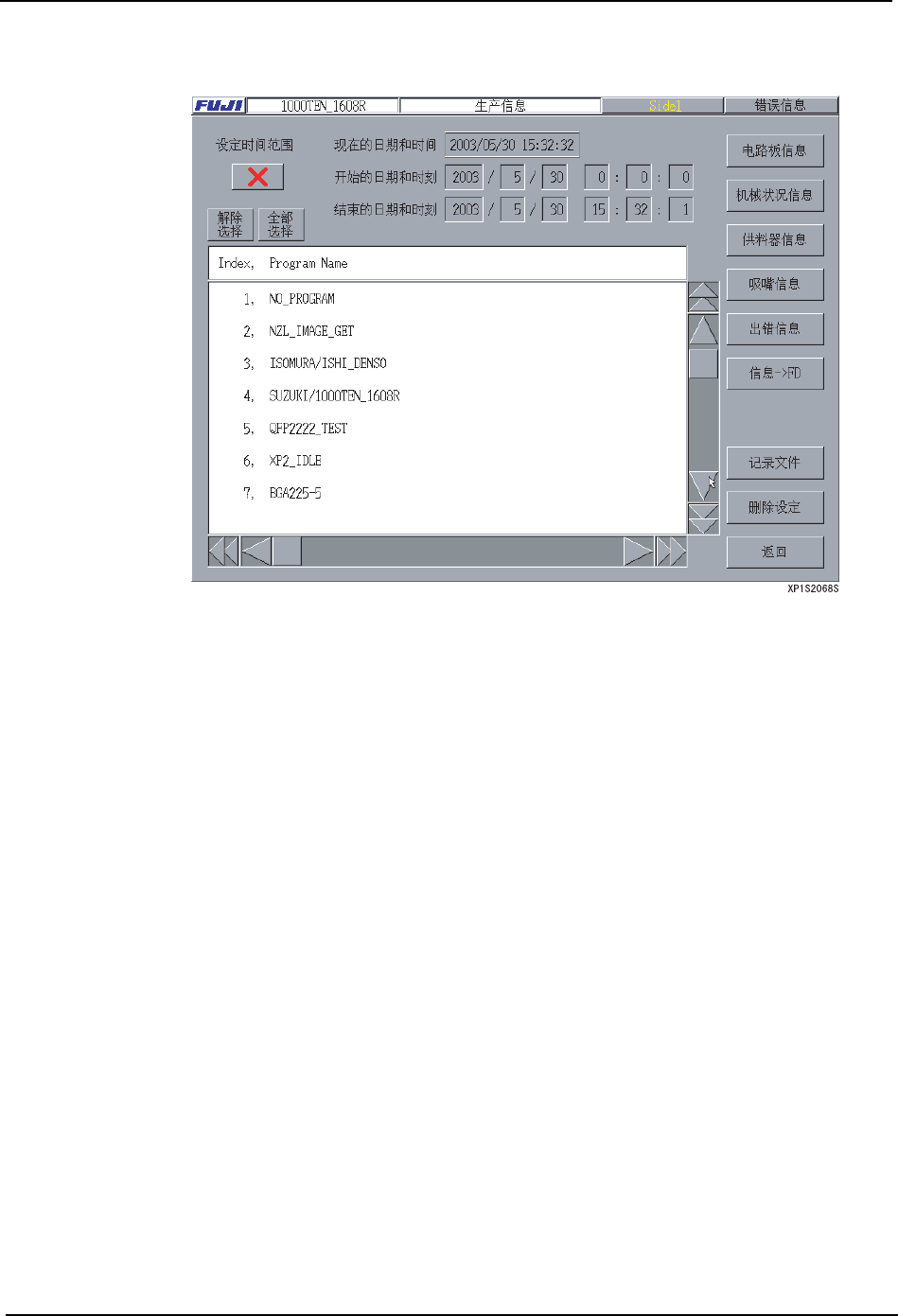

生产信息显示条件的设定画面
数据说明
本画面可以进行展开生产信息的时间范围的设定和选择程序。使时间范围有效的话单击 [ ×
] 键，请将按键的显示变为○。如果不设定时间范围时，请重新选择此键使按键的显示变为
×。
选择程序时，从保存在当前 /sd0/FUJI/USER/PRODUCT/( 文件夹 ) 中的记录文件中读取生产
程序的名称，显示如上图所示的画面。从中选择选择要显示的生产程序的名称。
选择程序时，未选择程序的时间全部作为电源 OFF 时间。另外，以记录文件单位进行选择
时，请单击 [ 记录文件 ] 键，切换到生产记录文件画面。
3. 操作系统 SYS-XP243-1.0S
106 XP-242E/243E 系统手册

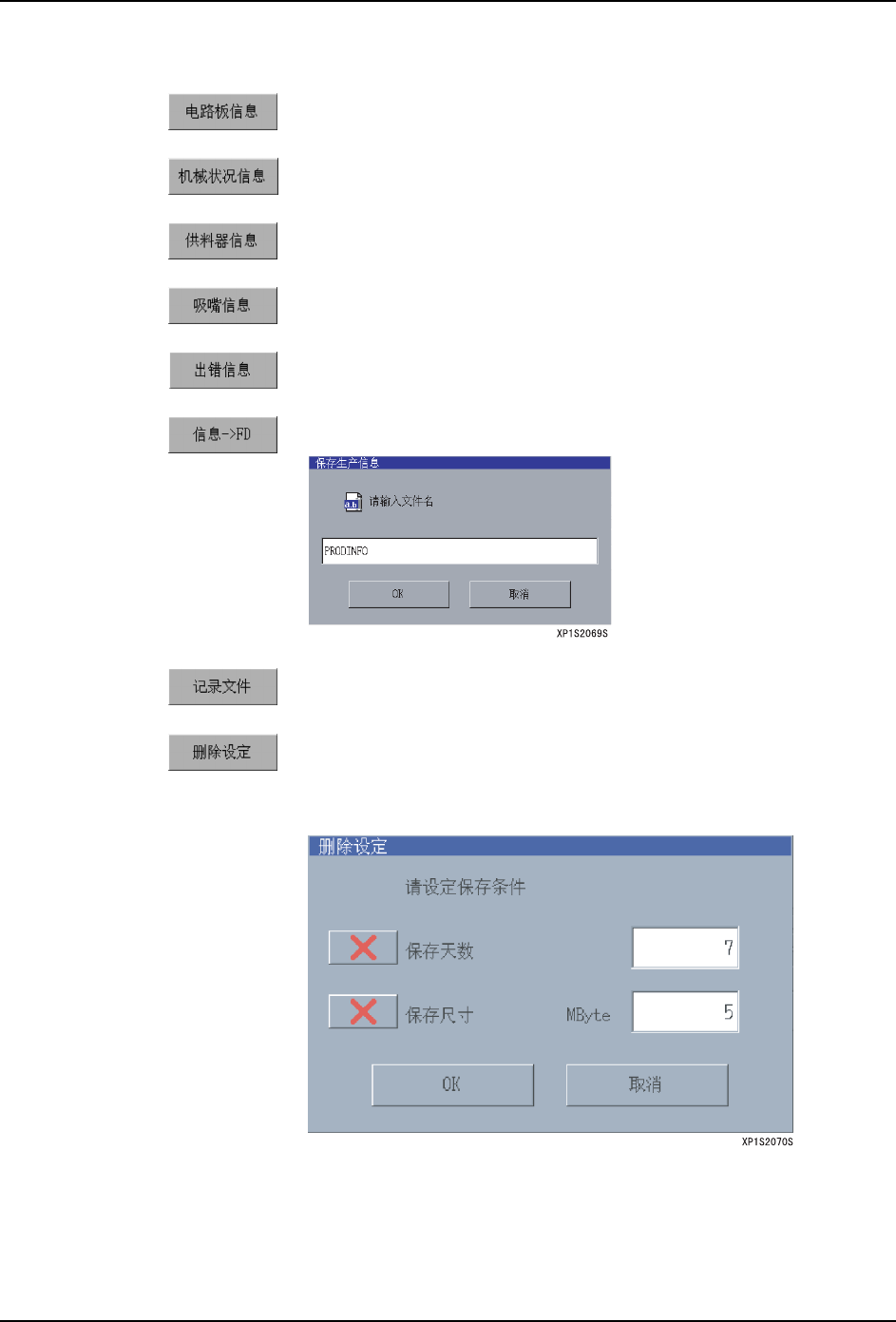

操作按键说明
※在此即使变更设定也不能删除多余的记录文件，请在记录文件选择画面上进行删除。
移到 [ 电路板信息 ] 画面。
移到机械状况信息画面。
移到供料器信息画面。
移到吸嘴信息画面。
移到吸嘴信息画面。
用当前设定条件展开生产信息，然后将它保存到软盘上。用默认值保
存的文件名设定为 “PRODINFO ”，有必要变更时可在此更改。
移到生产记录文件的选择画面。
显示出如下对话框。
可在此对话框中设定记录文件的保存 ( 自动删除 ) 条件。
用对话框左边的○ / ×按键可以设定条件的有效 / 无效、在右侧设定
数值。
保存天数： 指定记录文件的保存天数，当超过在此设定的天数时，文件将自
动删除。
