2. 概要 SYS-XP243-1.0S 18 XP-242E/243E 系统手册 位置上设定的 SIDE 侧的开关变为 「ENABLE」 ， 则从相反侧的 SIDE 不能解除机器操作的锁定。 紧急停止 按下此按钮会切断动力电源并立 即停止机器的运行。 因为此按钮是锁定式， 解除锁定时必须 顺时针旋转。在操作机器之前， 必须确认 [ 紧急停止 ] 按钮是否已经被解除。[ 紧急停止 ] 按钮除了在机器前面以外，在机 器的后面也有设置。请参…
SYS-XP243-1.0S 2. 概要
XP-242E/243E 系统手册 17
2. 概要
2.1 机器

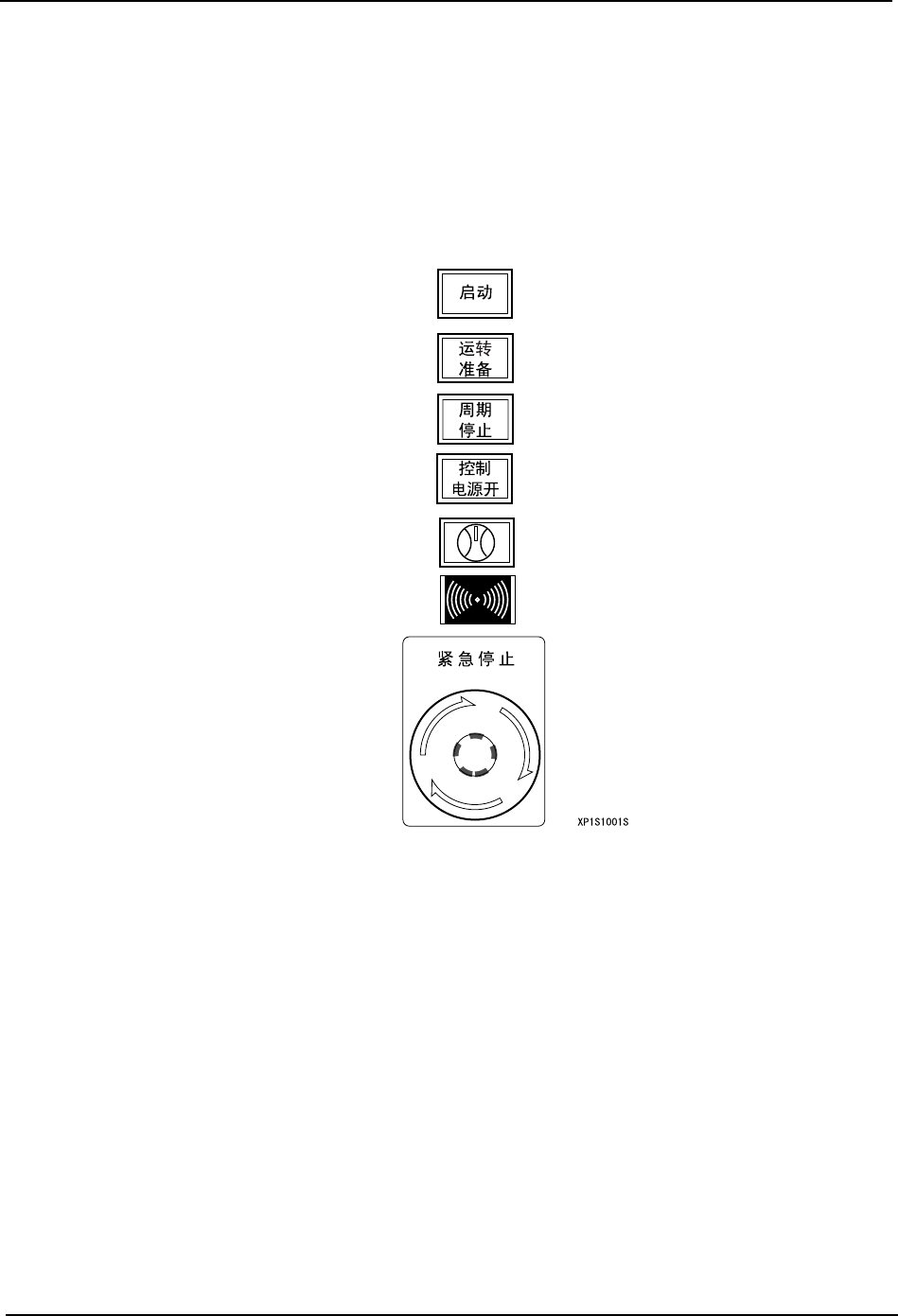

2.1.1 开关类的使用方法
本机器采用触摸屏与按钮操作相结合的方式进行机器的控制。下面对在操作面板上的各种
按钮的作用进行说明。
启动
按下此按钮后机器开始运转。此按钮只有当机器处于等待指令 ( 即启动呈闪烁状态 ) 时才
有效。
运转准备
按下此按钮后清除错误状态，并给伺服系统提供动力电源。
周期停止
要使运转中的机器在这一动作周期结束后停止时使用。与 [ 紧急停止 ] 按钮不同，即使按下
[ 周期停止 ] 按钮也不能切断动力电源。另外，动作模式为 [ 暂停 ] 时，生产过程处于暂时
停止状态。
控制电源开
按下此按钮后机器接通控制电源，启动机器的控制软件。
SIDE 1/2 ENABLE/LOCK
可以设定选择使用 SIDE 1 或 SIDE 2 中的某一侧 ( 相反侧 ) 来进行机器操作。将此开关设定
在「LOCK」位置时，相反的 SIDE 侧解除 [ 紧急停止 ] 按钮，另外，在此时只要不将「LOCK」
2. 概要 SYS-XP243-1.0S
18 XP-242E/243E 系统手册
位置上设定的 SIDE 侧的开关变为「ENABLE」，则从相反侧的 SIDE 不能解除机器操作的锁定。
紧急停止
按下此按钮会切断动力电源并立即停止机器的运行。因为此按钮是锁定式，解除锁定时必须
顺时针旋转。在操作机器之前，必须确认 [ 紧急停止 ] 按钮是否已经被解除。[ 紧急停止 ]
按钮除了在机器前面以外，在机器的后面也有设置。请参考 「安全指南」的第 5 章，确认
机器上所有的 [ 紧急停止 ] 按钮的位置。
SYS-XP243-1.0S 2. 概要
XP-242E/243E 系统手册 19

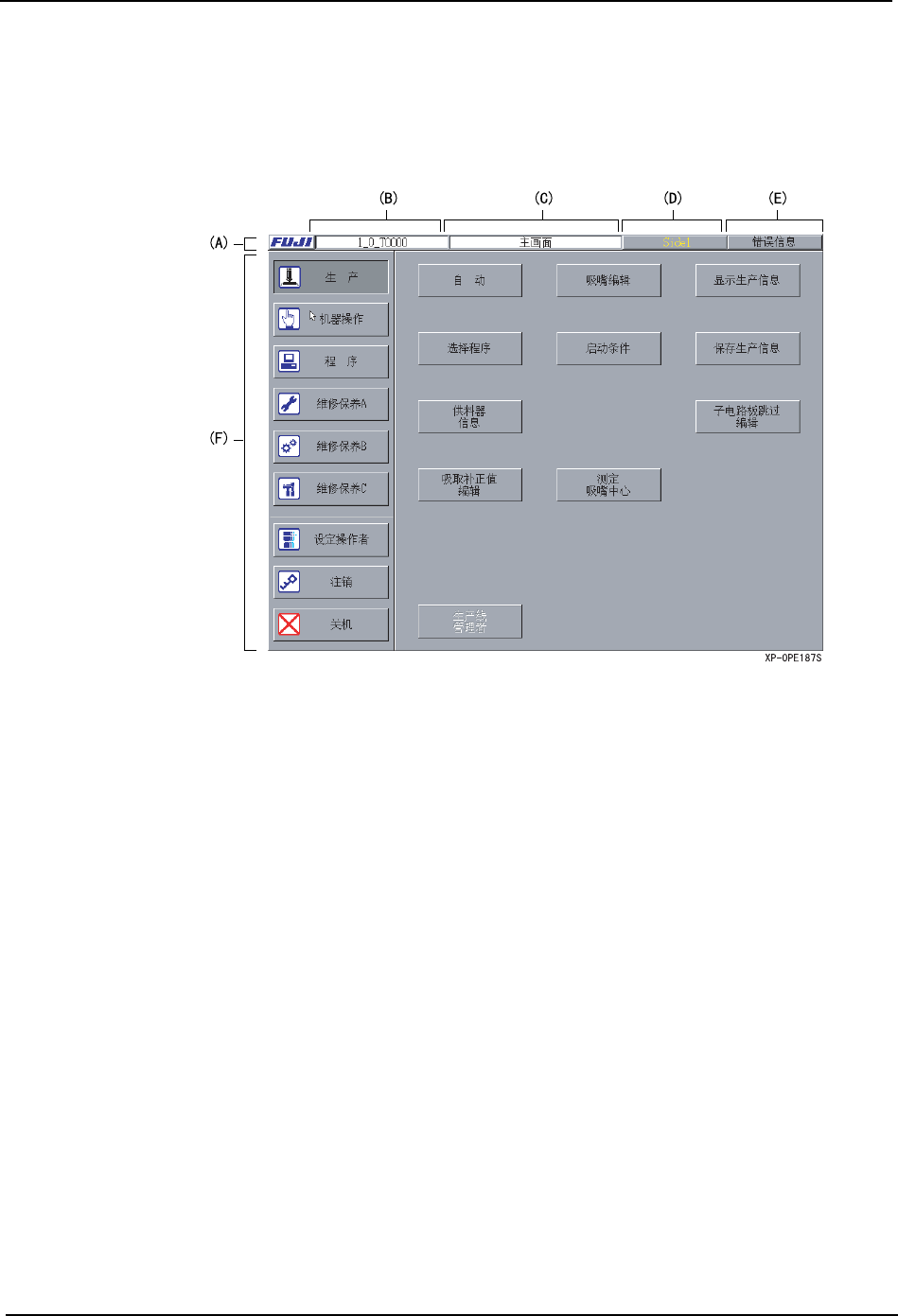

2.1.2 触摸屏的阅读方法·使用方法
操作者可以使用机器前面的触摸屏对机器进行操作。在触摸屏上显示的各种画面上显示出
一系列的操作指令键，触摸指令键后显示出更进一层的指令，相关的指令以群组的形式显
示。利用以下的插图对各个部分进行说明。
标题栏
主菜单
A： 按下 [FUJI] 键后显示出以下的菜单。
[ 版本 ]: 显示出机器的控制软件的版本信息。
[ 蜂鸣器关 ]: 停止蜂鸣器。
[ 操作画面的保存 ]: 将当前的画面以位图的形式保存到文件中。
[ 相机影像的保存 ]: 将当前的相机影像以 PNG 形式保存到文件中。
B： 在此标题栏上显示当前运行中的生产程序名称。
C： 在此标题栏上显示当前画面的名称。
D： 在此标题栏上显示当前运行的电路板侧和周期时间等。
E： 如果影像处理出现了错误，则此键呈红色为有效。当显示为红色时按下
此键，则回到影像处理画面。并且，当为吸取错误等一般的错误时，出
错时的画面正中央出现对话框并显示出错误信息。
F： 选择在各画面上主区域内的操作指令键后，可以进入到下一层的相关操
作指令中去。有关指令体系，请参照本手册的第 5 部。
