3. 操作系统 SYS-XP243-1.0S
30 XP-242E/243E 系统手册
3. 按下[返回]键，返回[主画面]。
完成生产块数
显示出完成的电路板的块数。因某种原因而要使完成生产块数复位时请按下 [ 完成块数复位
] 按键，使完成生产块数返回到 0。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 选择[完成块数复位]按钮后显示信息对话框，设定完成生产块数为0时选择[是],设
定生产块数不为0时选择[否]。
3. 按下[返回]键，返回[主画面]。
设定加速度值
设定伺服马达的加速度。加速度值越大动作越快，生产节奏越快。一般情况下请将加速度值
设定为最大的 1.00。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 触摸在画面左方显示的 [ 加速度 ] 的数字部分后显示出模拟键盘，请输入加速度值后选
择 [CR] 键。( 输入范围 : 0.01 ～ 1.00)。
3. 按下[返回]键，返回[主画面]。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 31

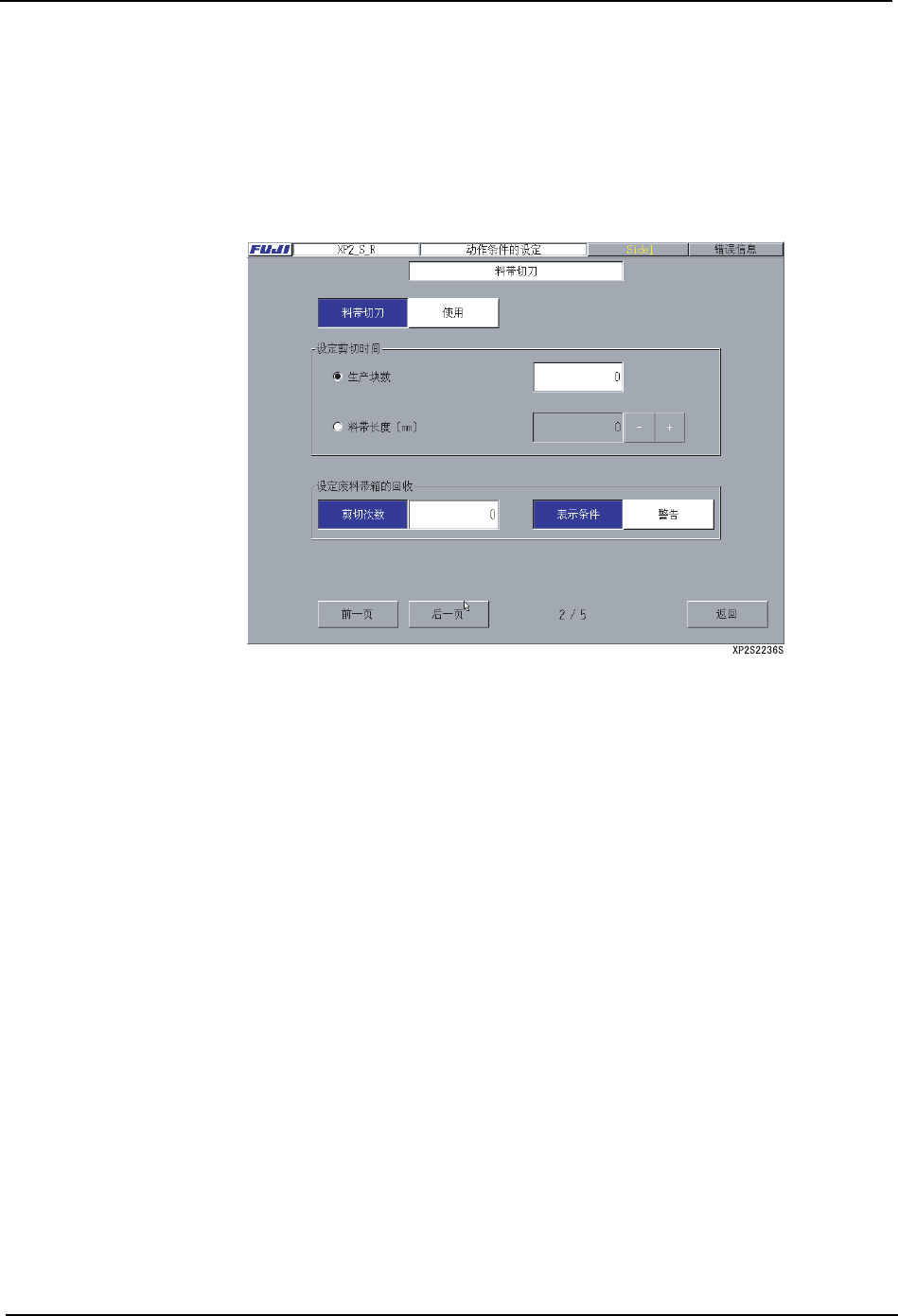

料带切刀
有关使用料带切刀的设定步骤如下所示。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 按下 [ 后一页 ] 按键，显示出 [ 料带切刀 ] 页。
3. 用 [ 料带切刀 ] 右侧的按键选择使用 / 不使用。
4. 在设定 [ 剪切时间 ] 区域中设定使切刀动作的条件。
·要使生产一定数量的电路板后进行切断时，请选择 [ 生产块数 ] 并将块数用数字
键输入。( 输入范围 : 0 ～ 99999。)
设定值为 0 时，料带切刀不动作。
·要使料带在达到一定长度后进行切断时，请选择 [ 料带长度 ]，并将长度用数字键
输入。
即使只有一根料带达到设定长度时，料带切刀也会动作。
5. 在 [ 设定废料带箱的回收 ] 区域上进行废料带箱回收的显示设定，触摸切刀次数右侧的
区域后，用数字键输入料带切刀的动作次数。( 输入范围 : 0 ～ 9999。) 设定次数是 0
时，不显示信息栏。
例 ) 料带长度设定为 100mm 时
供料器 A，B，C 的料带送料长度是 100mm、80mm、60mm 时，因为 A 的长
度达到了设定值，料带切刀开始动作。切断结束后，送料带的数据被初
期化后返回到 0mm。
[+]： 每按 1 次设定值增加 50。( 单位：mm)
1000 时按下后设定值返回到 0。0 的时候料带切刀不动作。
[-]： 每按 1 次设定值减少 50。( 单位：mm)
到 0 时按下后设定值为 1000。
3. 操作系统 SYS-XP243-1.0S
32 XP-242E/243E 系统手册
6. 当料带切刀的动作次数达到设定值时，选择该如何处理机器。

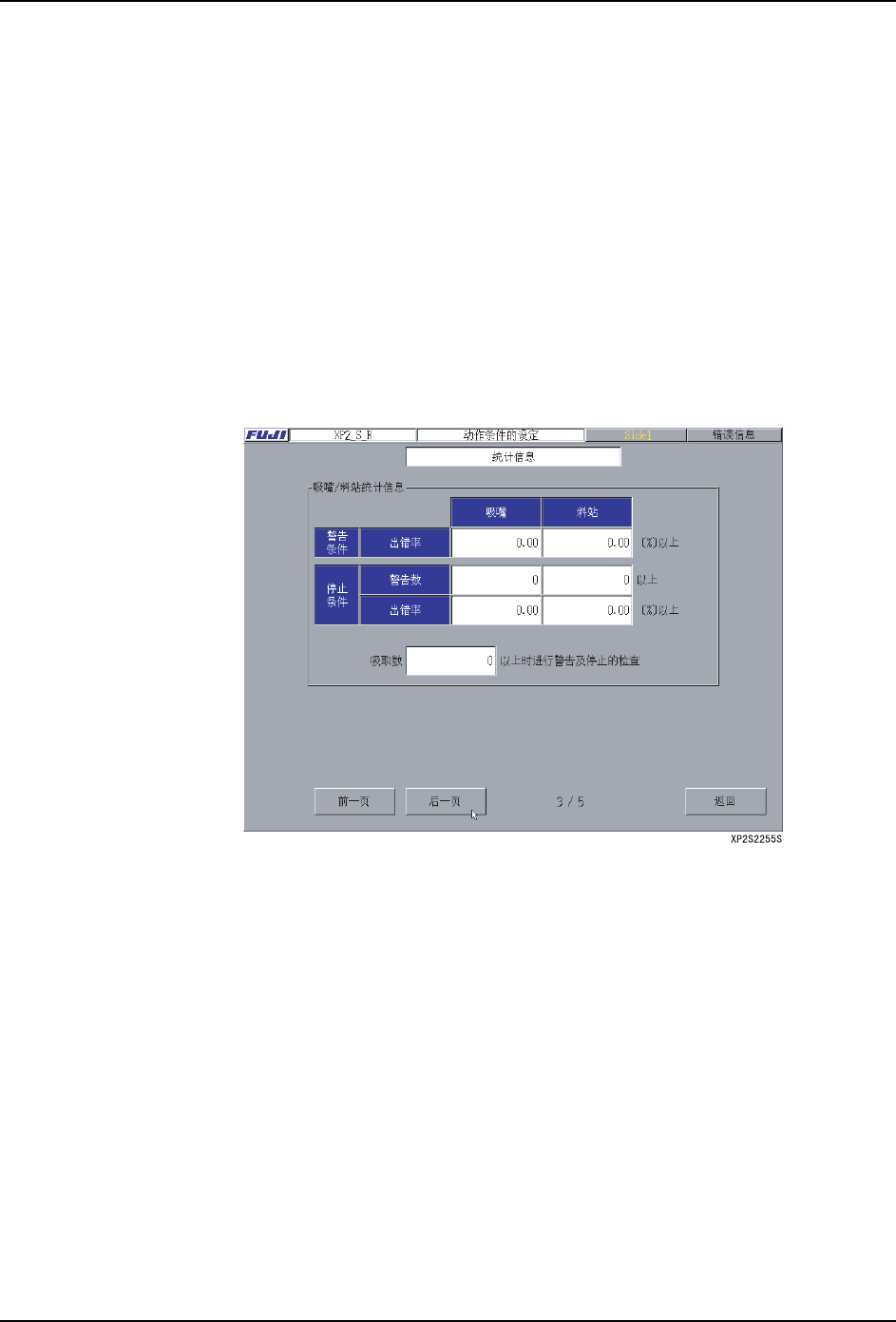

统计信息
设定统计信息的目的是为了提取吸嘴 / 料站出现错误状况时的数据，其设定步骤如下。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 按下 [ 后一页 ] 按键，显示出 [ 统计信息 ] 页。
3. 触摸 「吸取数」的区域，设定开始错误检查的最少错误吸取数。 吸嘴或者料站中的 1 个
达到这个错误吸取数时进行错误检查。( 输入范围 : 0 ～ 10000)
错误吸取数设定为 0 时，以以下的吸取数进行检查。
4. 在吸嘴和料站上的吸取错误达到设定值时用警告条件区域设定警告的错误率。(输入范围
: 0.00 ～停止条件的出错率 )
设定值为 0.00 时不进行警告。
备注 ) 下面的停止条件的错误率为 0.00 时，最大可输入到 100.00。
5. 在停止条件的警告数区域上设定因吸取错误而使机器停止的时期。
警告： 显示出废料带切刀回收警告，但机器继续运行。
停止： 显示出废料带切刀回收警告，机器停止运行。
警告检查的最少吸取数 =(1/ 警告条件的错误率 ) × 100。
停止检查的最少吸取数 =(1/ 停止条件的错误率 ) × 100。
吸嘴 : 在发出警告的吸嘴数达到设定值时使机器停止运行。
