SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 155
电路板

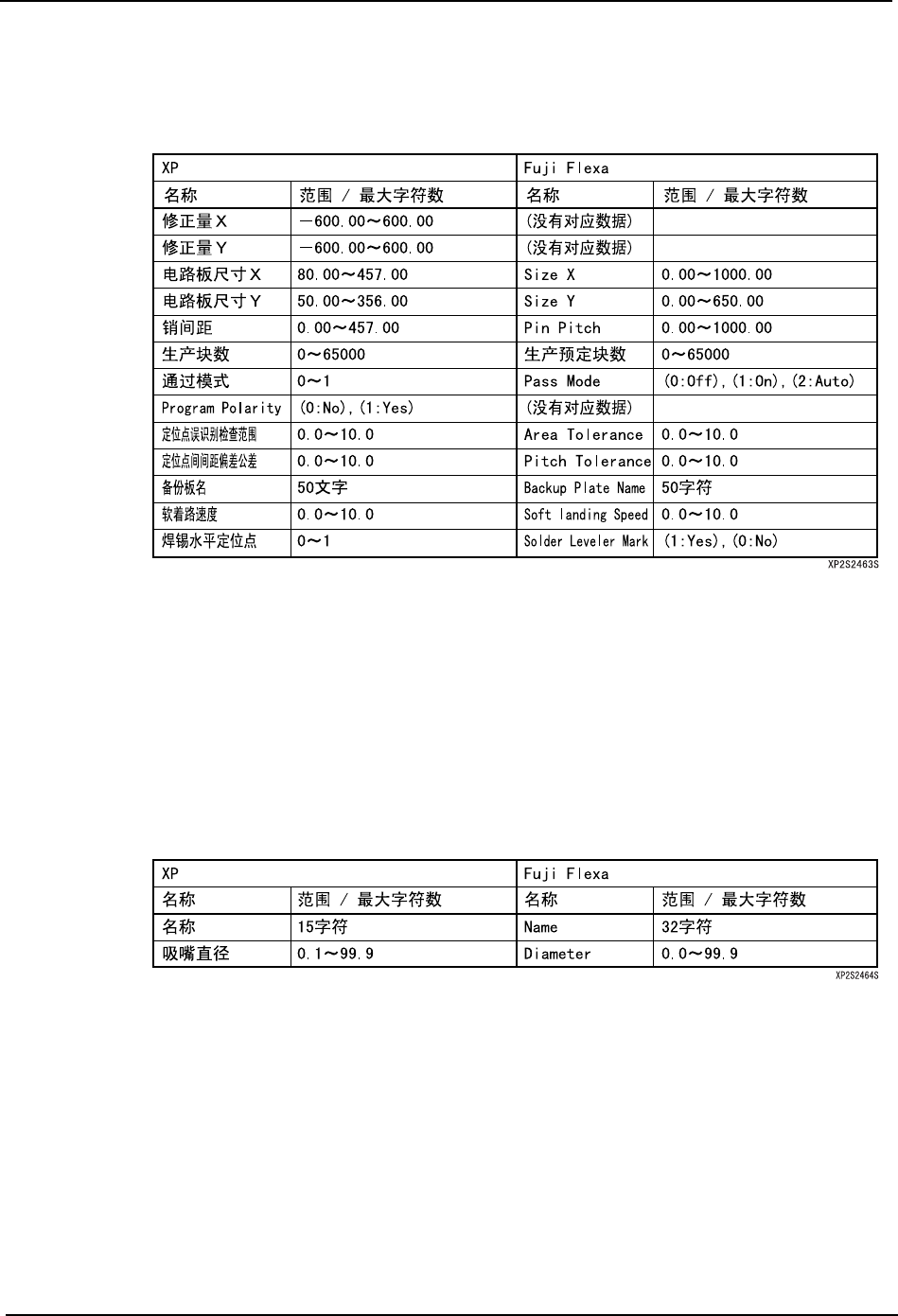

在 Fuji Flexa 的 Job 上，不存在相应于 XP 机器上的电路板修正量 X/Y 的数据。在 XP 机器
上，在 XP 机器上不能将设定电路板修正量 X/Y 的生产程序反映到 Job 中。
限制事项
在 Fuji Flexa 的 ［Job 编制器］- ［工具］- ［嵌板指令］上子电路板有一个没有作成时，
就不能保存到 Fuji Flexa 的 Job 中。
吸嘴
在 Fuji Flexa 上，可以输入吸嘴名到 32 个字符为止，但是在 XP 上只对应 15 个字符。在
Job 中设定 15 个字符以上的吸嘴名后，16 个字符以后被舍去，仅仅设定为 15 个字符的吸嘴
名。在 Fuji Flexa 上请不要设定 15 个字符以上的吸嘴名。
限制事项
在 XP 机器上删除 Fuji Flexa 的 Job 或者元件 / 定位点数据时，删除的数据移动到各个数据
库的回收站中。要从回收站完全删除时，请用 Fuji Flexa 进行删除。
3. 操作系统 SYS-XP243-1.0S
156 XP-242E/243E 系统手册
向 Fuji Flexa 保存生产程序
编辑的生产程序的保存方法有从 Job 中直接读取并按原样保存到 Job 中的方法 （Job 保存）
和将从 Fuji Flexa 传输来的生产程序保存到 Job 中的方法 （反映到 Job 中）的 2 种方法。
Job 保存
操作步骤
1. 从主画面选择 [ 程序 ]、[ 编辑程序 ]，显示出 [ 编辑程序 ] 画面。
2. 在[编辑程序]画面上按下[保存]按键后，显示出Job的[保存]对话框。
3. 按下 [ 保存 ] 对话框的 [ 参考 ] 按键后，进一步显示出 「选择保存文件」对话框，选择
保存 Job 的文件夹，按下 [OK] 按键。
4. 在 [ 保存 ] 对话框上输入 Job 名和 revision，按下 「保存到文件」按键。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 157
5. 显示出确认信息，请按下 [ 是 ] 按键。开始进行 Job 的保存。
注意 ) 定位点顺序或者元件 / 定位点数据的变更有可能对生产线的其他机器产生影响。保存时请充分
确认变更内容。
