主定位点 No.
设定作为贴装元件的主要基准的定位点 No. (1 ～ 5000)。
子定位点 No.
设定作为贴装元件的子基准的定位点 No. (0 ～ 5000)。
定位点名
输入要进行读取的定位点名。有多个定位点时请务必输入定位点名。只在定位点读取顺序中
才有效。( 最多可输入 30 个字符 )
子电路板跳过
在特定的子电路板上不贴装全部元件时，请在这个字段上选择 1。
供料器跳过
不贴装特定元件时，请在这个字段上选择 1。
当供料器跳过时，在同一个料站中的某一个顺序上选择跳过时，相应的全部顺序都跳过。
顺序跳过
当特定的顺序有必要跳过时选择 1。
0: 不跳过。 1: 执行子电路板跳过。
0: 不跳过。 1: 执行供料器跳过。
0: 不跳过 1: 执行顺序跳过
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 195
搬运模式

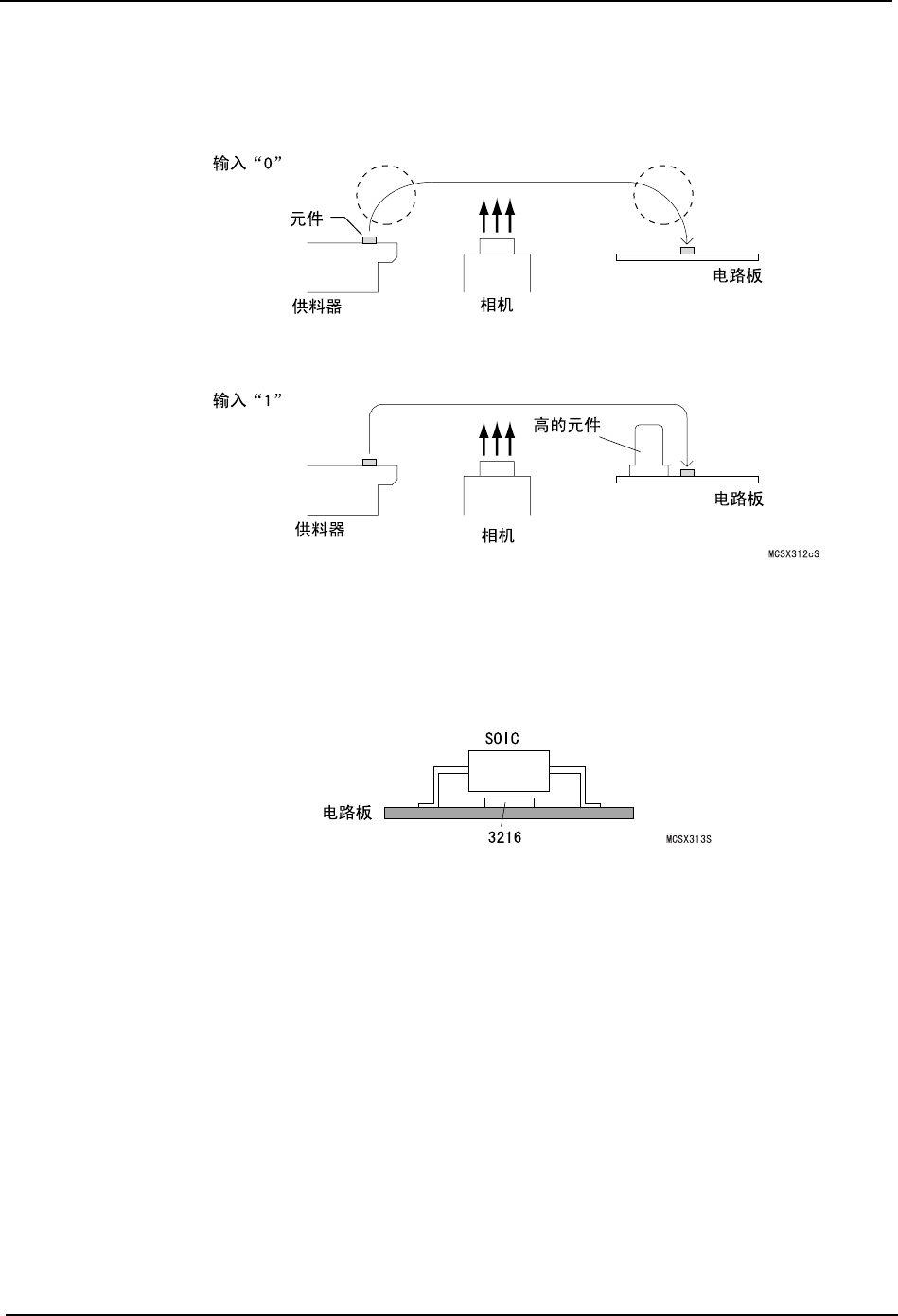

请参考下图，选择贴装元件时的轴的动作。( 在有贴装顺序的坐标一侧，预先在有高的或大
元件的贴装顺序时选择 「1」可以防止贴装时的干涉 )。
终端
如下图那样贴装的话，在贴装 3216 时发生错误，若先贴装 SOIC，则不能贴装 3216。在 3216
的顺序的这个字段设定 1 后，到其顺序为止的元件若未被全部贴装则这个元件不会被贴装。
0: 拱型移动 1: 门型移动
0: 不运行终端程序 1: 运行终端程序
4. 机器生产程序 SYS-XP243-1.0S
196 XP-242E/243E 系统手册
前置
参考请加入在后面贴装的顺序的参考 ( 最多可输入 256 个字符 )。如下图那样贴装的话，在
贴装 3216 时发生错误，若先贴装 SOIC，则不能贴装 3216。在 3216 的顺序的这个字段设定
SOIC 的顺序参考后，则到 3216 的贴装完成之前不贴装 SOIC。
参考
顺序的参考最多可输入 256 个字节。记述对 “Place Before”的顺序参考时，请给每块子
电路板输入不相同的顺序参考。输入 “Place Before”时，同一块子电路板内不得有同名
的顺序参考的元件。
顺序的插入 / 删除

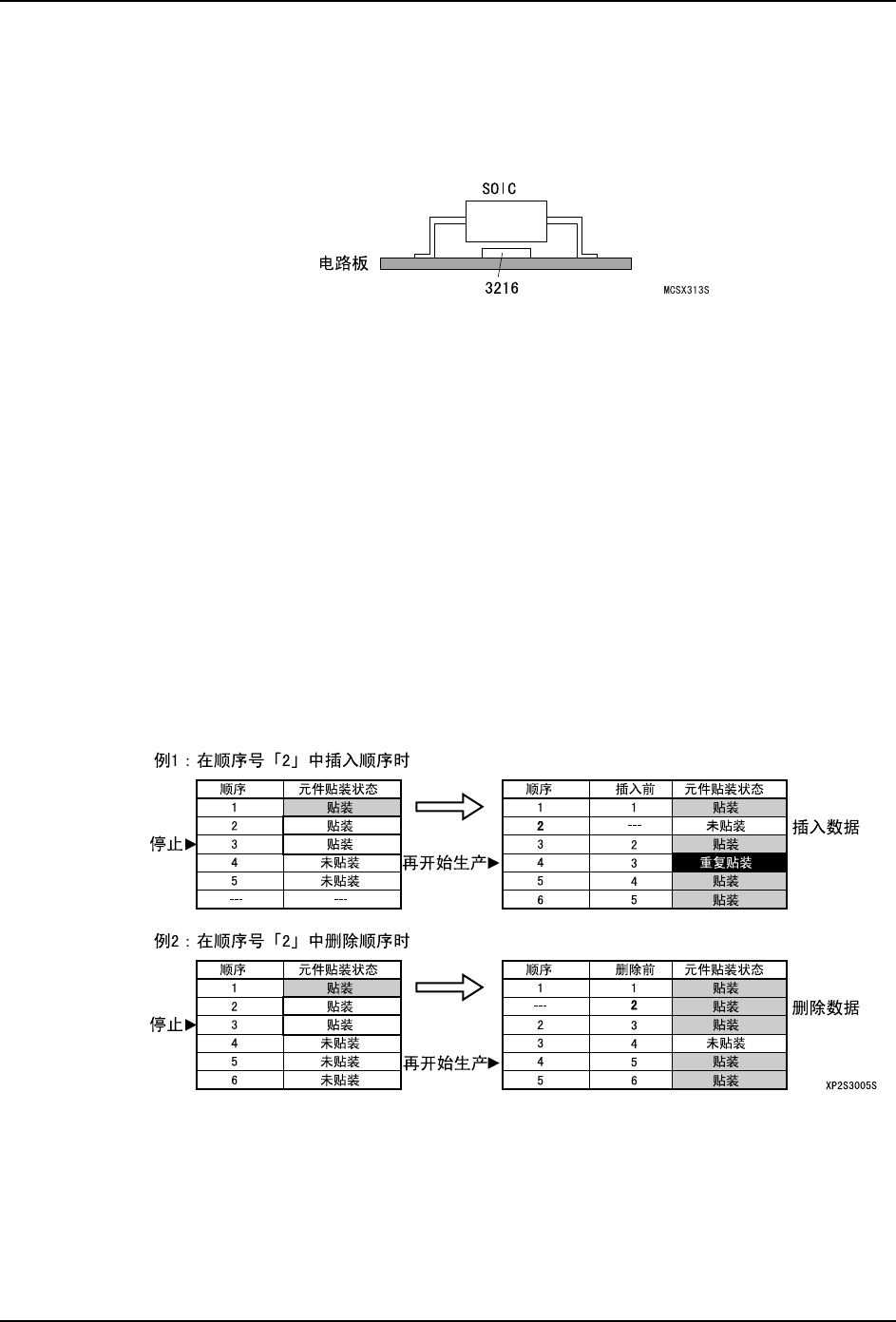

在生产中插入或者删除贴装顺序时，请注意以下几点。
插入
顺序的插入位置请必须插入在贴装顺序的最后。
在中途插入时，根据重新开始生产的顺序号会发生未贴装或者重复贴装。
删除
请在生产中不进行删除，设定跳过。在生产中删除顺序时，根据重新开始生产的顺序号会发
生未贴装。
