3. 操作系统 SYS-XP243-1.0S
34 XP-242E/243E 系统手册
元件检验(选项)
元件检验是因料站元件的安装错误而产生的不良电路板、以及减少随其而产生的废弃元件，
对在料站上安装的元件的料卷信息和生产程序的料站信息进行核对以防止错误安装的选项
功能。( 要使用元件检验功能，有必要设定固有值。)
操作步骤

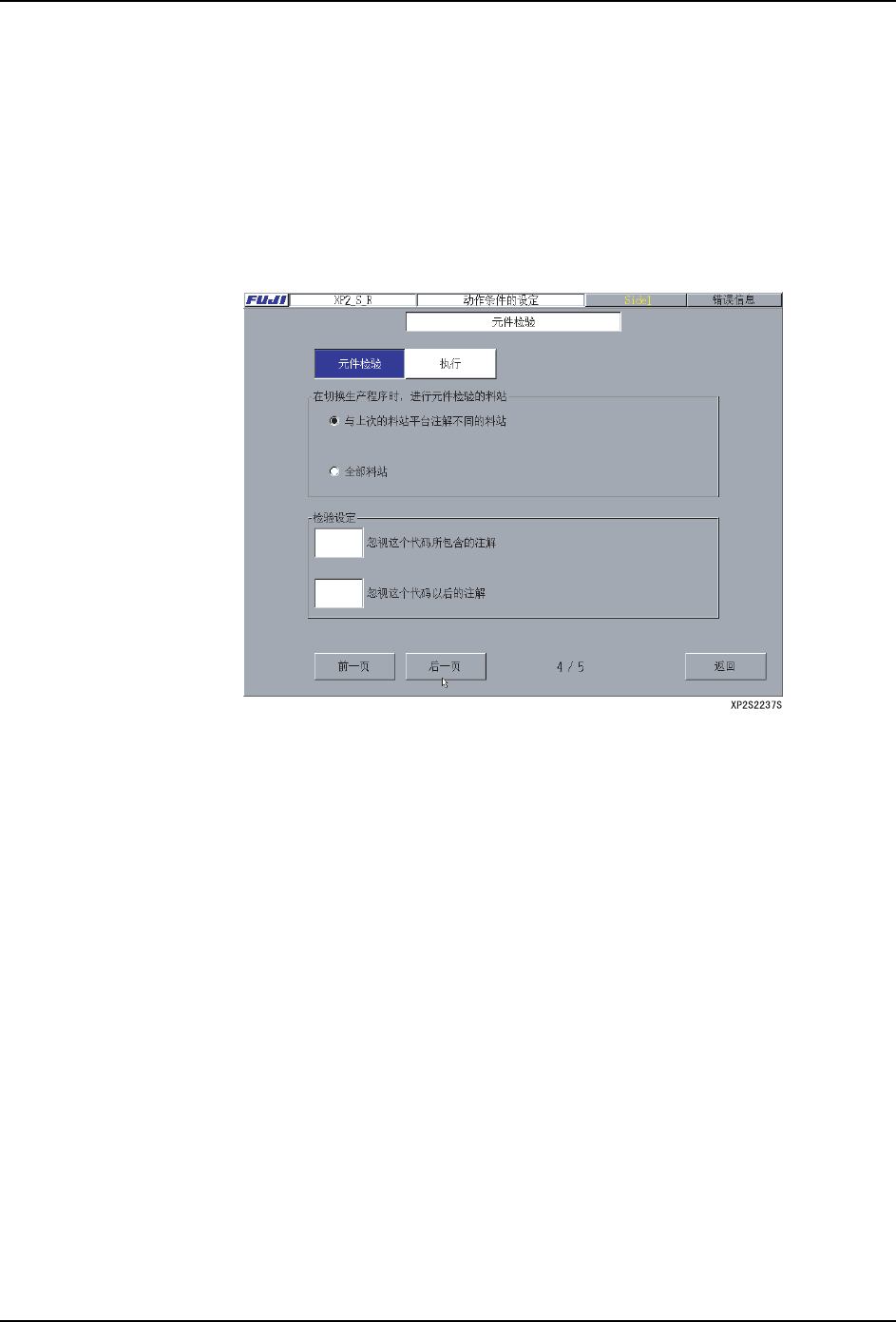

1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 按下 [ 后一页 ] 按键，显示出 [ 元件检验 ] 页。
3. 用 [ 元件检验 ] 右侧的按钮设定检验功能的使用 / 不使用。选择 [ 执行 ] 时，则请进行
下面各栏的设定。
4. 切换生产程序时，将料站作为检验的条件来选择。
5. 若要部分忽视读取对象的条形码，可使用 ASC Ⅱ CODE 的记号进行进行跳过读取其部分的
设定。
「与上次的 Barcode 不同的料站」:
检查对象为与上次使用的生产程序的同样料站的 Barcode 不同的料站。
「全料站」:
检查对象是所有料站。
「忽视这个代码所包含的注解」:
忽视用设定的记号括起来的部分。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [123450123] 识别。
但是，记号不是成对插入 ( 奇数个数的插入 ) 时，忽视括起来的部分和从最后的记
号以后的部分，将 [12345/6789/0123/456] 作为 [123450123] 识别。
「忽视这个代码以后的注解」:
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 35
FujitraxVerifier ( 选项 )
FujiTraxVerifier 是管理元件的种类、料卷的信息、料带拼接信息、生产程序的料站信息、
有效地支持供应和更换元件的功能。此外，因料站元件的安装错误而产生的不良电路板、以
及减少随其而产生的废弃元件，对在料站上安装的元件的料卷信息和生产程序的料站信息
进行核对以防止错误安装。( 要使用元件检验功能，有必要设定固有值。)
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 按下 [ 后一页 ] 按键，显示 「元件检验」页。
3. 使用 「元件检验」右侧的按键，设定检验功能的使用 / 不使用。
选择 「只执行供料器元件」时，则请继续进行下面各栏的设定。
4. 切换生产程序时，将料站作为检验的条件来选择。
·「与上次的 Barcode 不同的料站」:
检查对象为与上次使用的生产程序的同样料站的 Barcode 不同的料站。
·「全料站」:
检查对象是所有料站。
5. 若要部分忽视读取对象的条形码，可使用 ASC Ⅱ CODE 的记号进行进行跳过读取其部分的
设定。
·「忽视这个代码所包含的注解」:
忽视所设定的记号的以后部分。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [12345] 识别。
3. 操作系统 SYS-XP243-1.0S
36 XP-242E/243E 系统手册
忽视用设定的记号括起来的部分。
·「忽视这个代码以后的注解」:
忽视所设定的记号的以后部分。
6. 按下 [FujitraxVerifier 设定 ] 按键，显示出 FujitraxVerifier 设定画面。
7. 选择检验的功能。
·「使用反映供料器状态的功能」:
发生了关于元件的错误时，设定是否在 KIT Manager 上重新注册 ID 信息。重新注
册 ID 信息时请检查。VerifierVerifier
·「安全门打开时重新进行扫描」:
安全门打开时，设定是否将供料器处于未设定状态。
·「MFU 被松开时重新进行扫描」:
MFU 被松开时，设定是否将供料器处于未设定状态。
·「容许输入剩余元件数」:
在机器上，设定可否变更结束检验的料站的元件剩余数。
·「容许输入供料器 ID」:
不进行扫描动作，由输入供料器的 ID 而设定是否认可检验。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [123450123] 识别。
但是，记号不是成对插入 ( 奇数个数的插入 ) 时，忽视括起来的部分和
从最后的记号以后的部分，将 [12345/6789/0123/456] 作为
[123450123] 识别。
例 ) 设定为 “/”记号时，将 [12345/6789/0123] 作为 [12345] 识别。
