SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 117

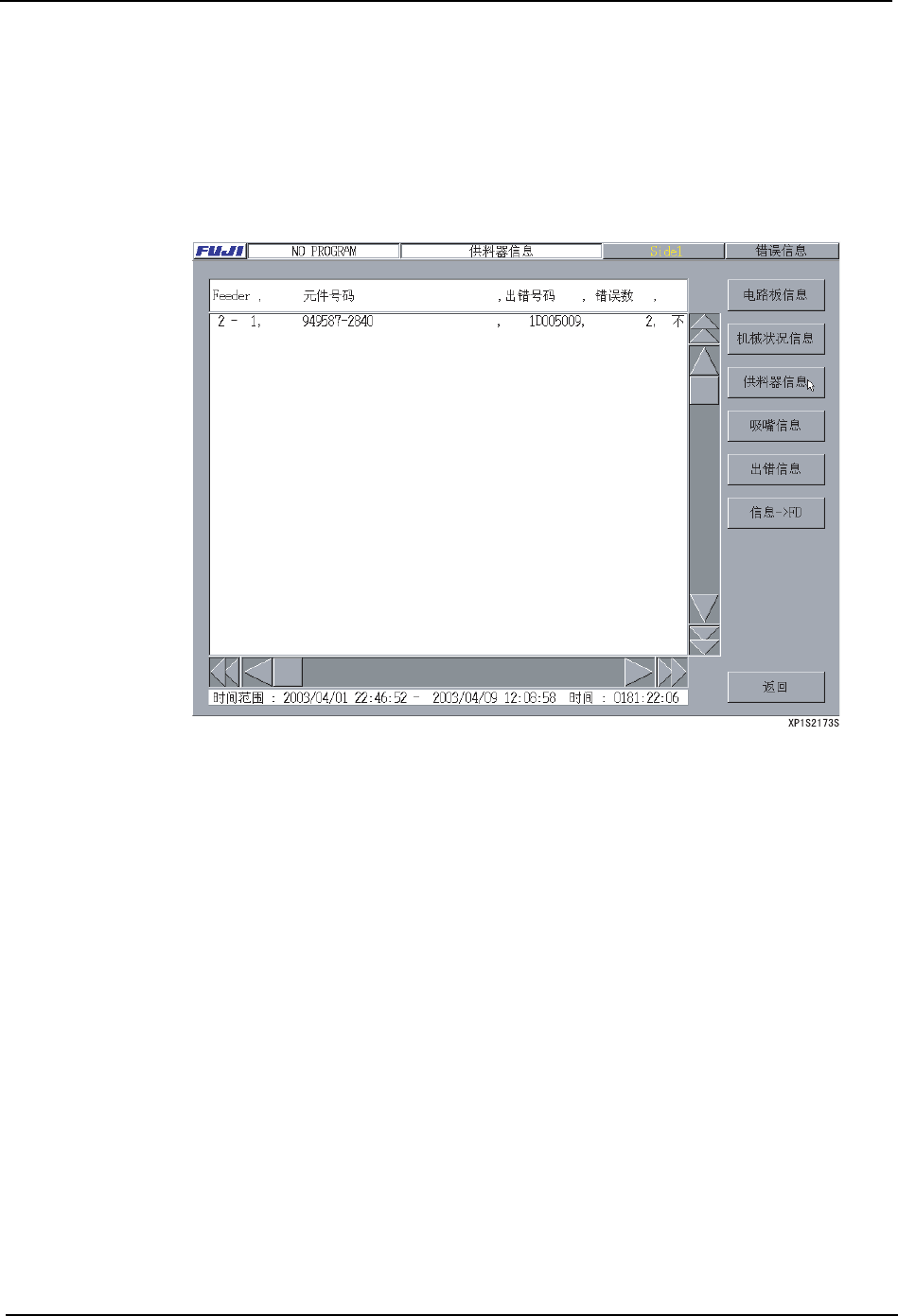

显示详细错误
选择要想看的在 [ 供料器信息 ] 画面的一览表上选择要想看的供料器，按下 [ 错误信息 ] 按
键后，显示出以下的视窗，显示出在其供料器上发生的错误的详细内容。每当按下 [ 供料器
信息 ] 按键和 [ 错误详细 ] 按键时交替进行切换。
※在选择没有发生错误的供料器的状态下，即使选择 [ 错误详细 ]，也不显示任何对于供料
器的信息。另外，选择 「TOTAL.」的行时也相同。
Feeder
指定的供料器显示在 [ 供料平台 No.]-[ 料站 No.] 上。
元件号
显示与供料器对应的元件号。
错误编码
显示在供料器上发生错误的错误编码。
错误数
显示在供料器上发生错误的发生次数。
错误信息
显示在供料器上发生错误的错误信息。
3. 操作系统 SYS-XP243-1.0S
118 XP-242E/243E 系统手册

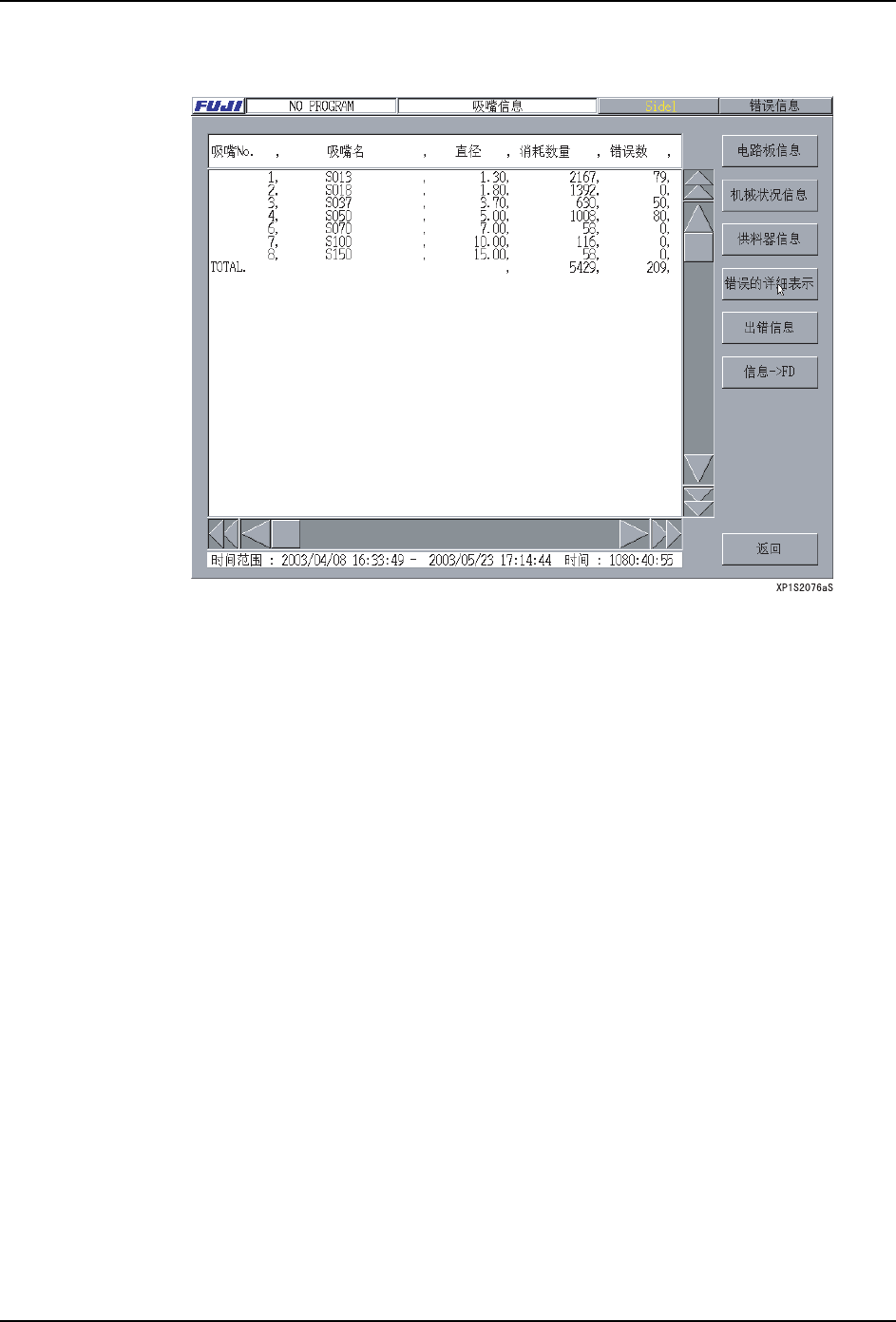

[吸嘴信息]画面
※在此显示的数据是将吸嘴编号、直径和吸嘴名相同的吸嘴一并显示。
项目说明
吸嘴 No.
显示满足条件的记录数据或是在记录文件中注册的吸嘴 No.。如果记录的程序是 NO-PROGRAM
时，则作为对象以外。
吸嘴名
显示满足条件的记录数据或是在记录文件中注册的吸嘴名称。
直径
显示满足条件的记录数据或是在记录文件中注册的吸嘴直径。
消耗数
显示满足条件的记录数据或是在记录文件中注册的吸嘴 No. 总数。
错误数
显示满足条件的记录数据或是在选择记录文件中注册的吸嘴 No. 的错误数。
是吸取的元件中发生影像处理错误的元件数。
错误率
显示由吸嘴的错误单个的总数和错误数计算得出的吸嘴错误率。[ 错误数 / 消耗数量 ]
废弃数
显示满足条件的记录数据或是在选择的记录文件中注册的每个吸嘴的元件的废弃数。是从
吸取到装载动作过程中发生紧急停止时未装载的废弃元件数。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 119
操作按键的说明
移到 [ 电路板信息 ] 画面。
移到 [ 机械状况信息 ] 画面。
移到 [ 供料器信息 ] 画面。
显示所选择的吸嘴的详细错误内容。( 参考次项。)
此键在错误详细画面的显示时显示，按下后返回到吸嘴信息画面。
移到 [ 出错信息 ] 画面。
将展开的全部的生产信息数据保存到软盘上。
关闭此画面，返回到生产信息显示条件的设定画面或记录文件的选
择画面。
