SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 259
选择[是]，在当前的顺序的一个以后增加新建顺序，作为新建顺序显示出[选择顺序编辑
]画面。
※继续新建顺序的数据前一个的顺序的信息。
注意 ) 请不要将 X/Y 坐标重复。
4. 机器生产程序 SYS-XP243-1.0S
260 XP-242E/243E 系统手册
贴装顺序的编辑
[ 选择顺序编辑 ] 画面的移动，按下 [ 前一个数据 ] 按键或者 [ 后一个数据 ] 按键，在 [ 跳
过 ] 按键的左侧输入顺序 No. 后按下 [ 跳过 ] 按键可以显示出目的的顺序内容。
插入顺序时，选择增加的顺序的前一个顺序，按下 [ 增加 ] 按键。
此外，贴装顺序的增加请务必插入在基准定位点顺序后。
在 [ 选择顺序编辑 ] 画面上，输入必要的项目。
·顺序种类 （D）
·子电路板 No.
·X 坐标 （参考指教）
·Y 坐标 （参考指教）
·角度(参考指教)
·参考记号
·PlaceBefore
·平台 No.
·料槽 No.
·主定位点
·次定位点
·元件号 （请确认在供料器安装数据中分配有贴装元件。）
SYS-XP243-1.0S 4. 机器生产程序
XP-242E/243E 系统手册 261
坐标的确认
实际可以一边一点一点贴装一边确认坐标。
操作步骤
1. 在[试行]画面的左侧的[动作]上选择[贴装]，将[模式]定为[手动]。
2. 按下 [ 下一个数据 ] 按键，执行定位点读取顺序。
3. 按下 [ 下一个数据 ] 按键，设定要确认的顺序。
4. 按下 [ 吸取 ] 按键，选择吸取位置的指定和吸嘴。按下 [ 启动 ] 按键后贴装元件。
5. 在 [ 跳过 ] 左横侧输入顺序 No., 按下 [ 跳过 ] 按键后，显示出贴装的元件。按下 [ 布线
结构 ] 后显示出元件尺寸和供应方向。

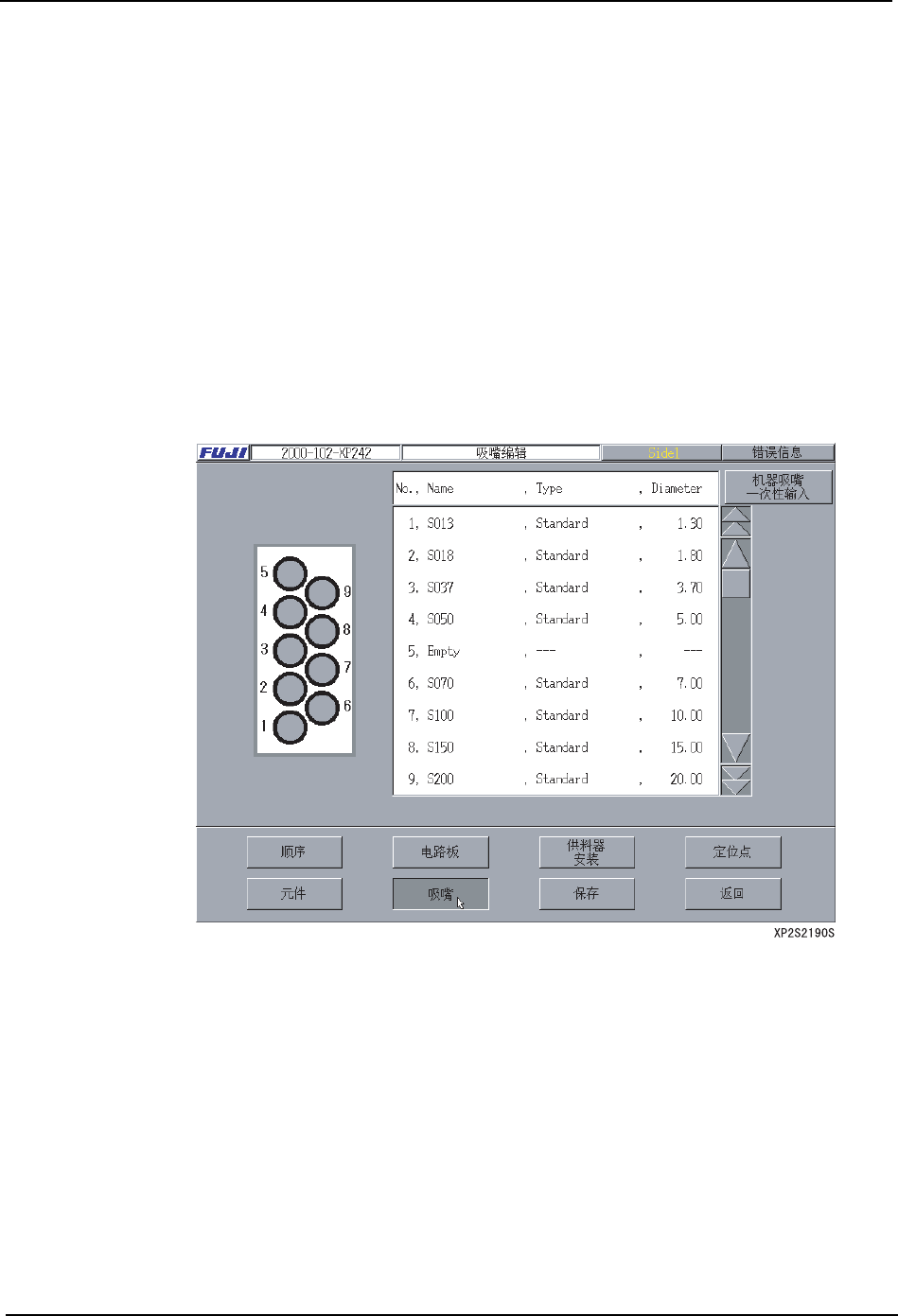

步骤 7 注册吸嘴
注册吸嘴数据。
