5.MDW/PDW SYS-XP243-1.0S 334 XP-242E/243E 系统手册 影像处理 1. 按下下图，进行影像位置补正。 使用作成的要素进行影像识别， 显示出是否进行中心点补正的询问 信息。 。 2. 按下下图，进行数据检查。 OK 时从编辑画面进入到下一个向导。 当有引脚宽度比间距大的要素时 ， 不能保存编辑的要素数据。 请废弃数据结束编辑或者修正 要素数据。 此时出现以下的警告信息。 要素数据有 2 个以下时显示出…
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 333
2. 在水平方向 （0°，180°）或者垂直方向 （90°，270°）上用表示要素方向的 2 点之
间的拖动进行输入。
解除拖动后画出图形形状。
3. 有必要时再次进行卡尺测定，进行元件影像的位置或者倾斜度的补正。
4. 操作要素手柄，编辑要素。
·复制 复制选择的要素数据。
（复制数据：位置公差值、宽度、长度、Result、长度公差值、
间距）
·Result 设定选择的要素数据的 Result 信息。
①要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 Y 方向的基准线。
②要素的移动
（红色的手柄）
拖动手柄可以向要素的 X,Y 方向移动。
表示 X 方向的基准线。
③引脚数
（绿色的手柄）
将手柄向左右方向拖动可以增减引脚数。
左端固定时中心位置也随其一起移动。
④引脚长度
（黄色的手柄）
将手柄向上下方向拖动可以变更引脚长度。
⑤引脚宽度
（粉红色的手柄）
将手柄向左右方向拖动可以变更引脚宽度。
⑥引脚间距
（黄色的手柄）
将手柄向左右方向拖动可以变更引脚间距。
左端固定时中心位置也随其一起移动。
引脚数为 1 根时不能操作。
1
1
2
3
4
5
6
XP-OPE180
5.MDW/PDW SYS-XP243-1.0S
334 XP-242E/243E 系统手册
影像处理
1. 按下下图，进行影像位置补正。
使用作成的要素进行影像识别，显示出是否进行中心点补正的询问信息。。
2. 按下下图，进行数据检查。
OK 时从编辑画面进入到下一个向导。
当有引脚宽度比间距大的要素时，不能保存编辑的要素数据。请废弃数据结束编辑或者修正
要素数据。
此时出现以下的警告信息。
要素数据有 2 个以下时显示出以下的警告信息。
选择 「是」时，补正影像中心。
选择 「否」时，结束影像位置补正。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 335

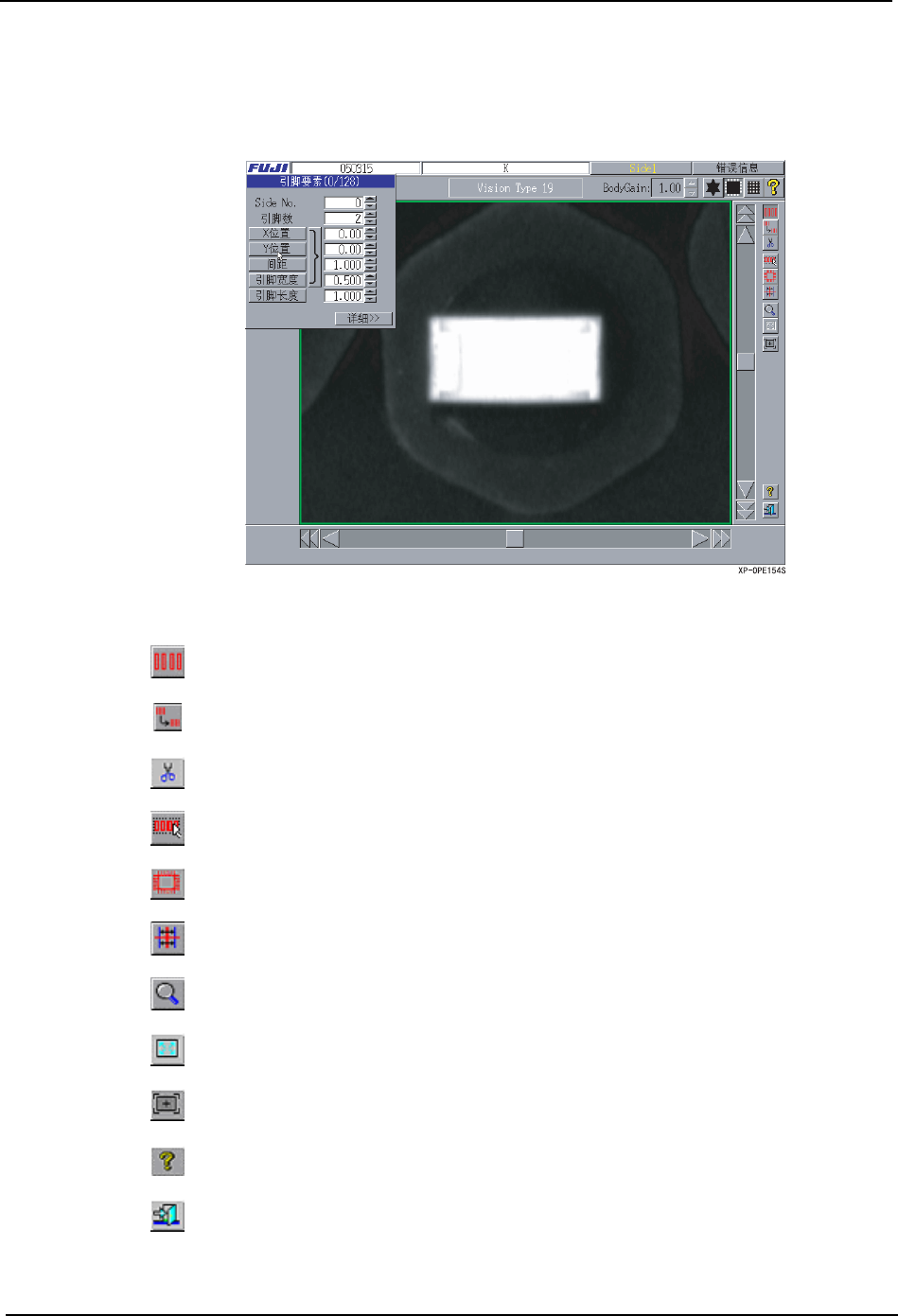

5.4.8 用 Vision Type180 编辑
Vision Type180 可以进行引脚要素的设定、生成。
编辑的单位以称作为要素的引脚群组单位进行，引脚的总根数必须在 2 根以上、4 根以下。
按键说明
是引脚要素输入模式。
复制选择的引脚要素数据。
全部删除选择的要素数据。
是引脚要素自动输入模式。
是引脚要素全自动输入模式。
再次用向导进行卡尺测定。
以指定的中心点为基准扩大·缩小显示影像。用左击扩大、用右击缩小。
显示画面被扩大时，将画面返回到初始倍率。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
