SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 179
3.9.4 元件相机的自动调光
元件影处理时的光量由于长期运转而使 canon 管老化或者伴随着灰尘而减少光量。为此有必
要定期地进行光量的检查调整，使用元件相机的自动调光功能可以减少用手动进行调整的
麻烦。将元件相机的增益设定为自动调光后，在运转中测定校正尺芯片的明亮度，使其经常
有一定的亮度而调整相机的增益值。
在自动运转中进行自动调光
操作步骤

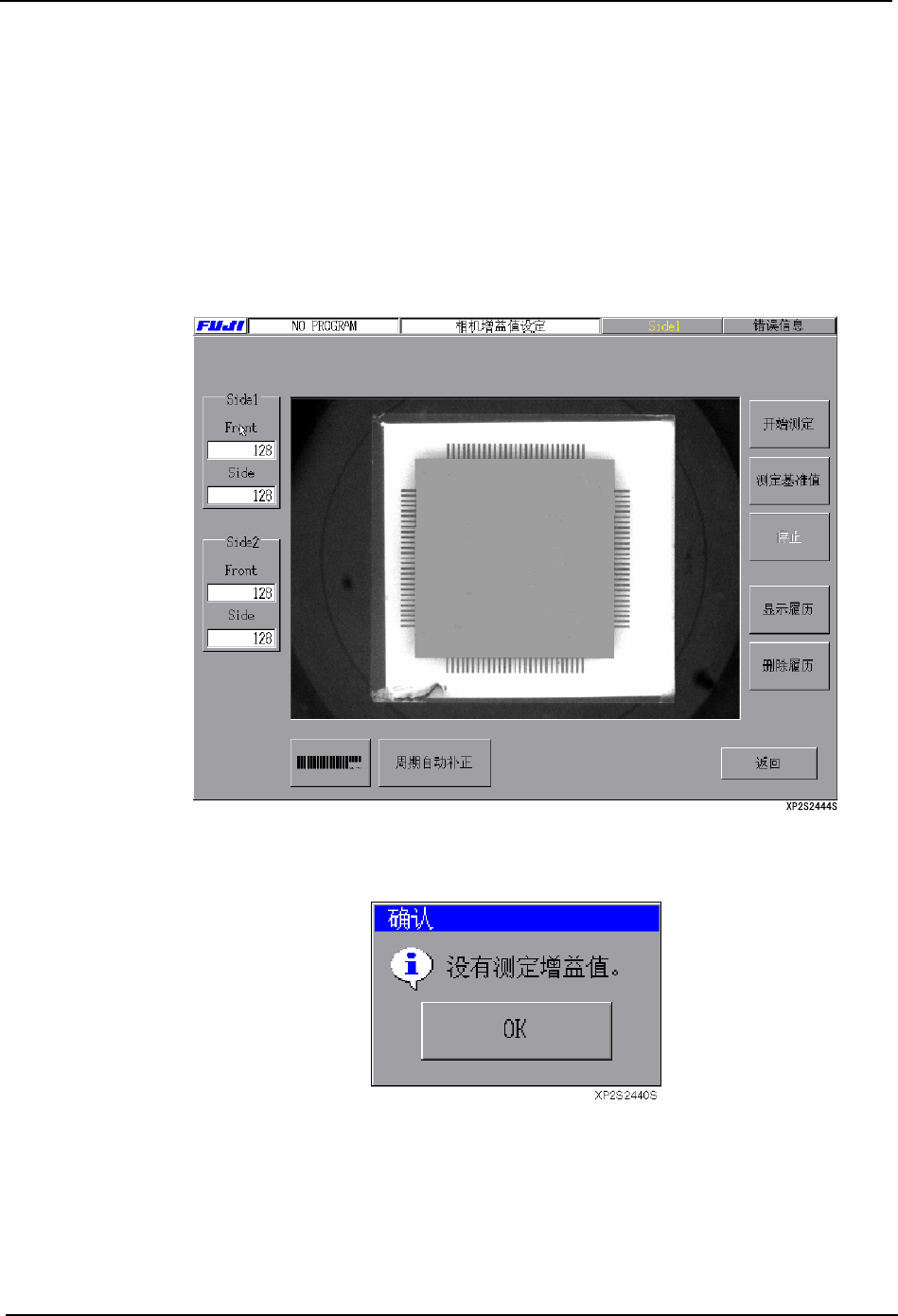

1. 在 [ 主画面 ] 上，依次选择 [ 维修保养 C]，[ 相机增益值 ]。
备注 ) 在没有显示出基准值测定时，显示出以下的信息。
显示出这个信息时，请参考 「基准值测定」测定基准值。
2. 使 [ 软件设定 ] 按键处于有效 （凹的状态）。相机的增益值在软件上被调整。
备注 ) 无效 （凸的状态）时，增益值依存于相机主体的增益容量。
3. 使 [ 周期自动补正 ] 按键处于有效 （凹的状态）。在自动运转中用校正尺测定亮度，与
基准测定值进行比较。
备注 ) 无效 （凸的状态）时，有必要定期地使用指令进行调光。
3. 操作系统 SYS-XP243-1.0S
180 XP-242E/243E 系统手册
4. [ 软件设定 ] 按键和 [ 周期自动补正 ] 按键设定为有效后，在日期刚变更后的电路板加载
时执行自动调光。
注意 ) 自动运转中发生闪光灯亮度错误时 （错误编码∶ 12069002），闪光灯的发光亮度显著地降低。
请进行闪光灯的清扫或者更换，参考 「基准值测定」重新测定基准值。
用操作指令进行自动调光
操作步骤
由操作指令可以进行与自动运转中的自动调光相同的处理。
1. 选择 [ 相机增益设定 ] 画面的 [ 开始测定 ] 按键。
2. 按下[启动]按键。
吸嘴 No.1 ～ 12 为止的最大直径的标准吸嘴吸取相应尺寸的校正尺芯片后，相机的增益
值得到调整。
用φ 10.0mm ～φ 16.0mm 的标准吸嘴吸取玻璃元件，调整相机的增益。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 181
基准值测定
进行自动调光时，需要作为基准的增益值。求得这个基准值得操作称为基准值测定。首先，
亮度板用基准亮度求得反映的增益值。使用所求得的增益值测定机器的玻璃校正尺亮度值
并保存。以后每次测定玻璃校正尺的亮度时，增益值尽量等于基准值测定时的亮度值而得到
调整。
备注 ) 在机器出厂的第一次的基准值测定时进行。
操作步骤
1. 在 [ 主画面 ] 上，依次选择 [ 生产 ]，[ 吸嘴编辑 ]，确认安装有φ 10.0 ～ 16.0 标准吸嘴。
2. 按下 [ 相机增益值设定 ] 画面的 [ 基准值测定 ] 按键。显示出 [ 基准值测定 ] 对话框。
3. 输入亮度基准板的背面上记载的亮度值，按下 [OK] 按键。
4. 按下 [ 启动 ] 按键 , 显示出以下的信息。
5. 吸取亮度板，按下 [OK] 按键。按下 [ 启动 ] 开关。
机器开始进行基准值的测定。
6. 测定结束后，显示出以下的信息，请除去亮度板。
