SYS-XP243-1.0S 3. 操作系统 XP-242E/243E 系统手册 131 7. 结束输入处理后，显示出结束对话框，请按下 [OK] 按键。返回到标准数据管理对话框的显示。

3. 操作系统 SYS-XP243-1.0S

130 XP-242E/243E 系统手册

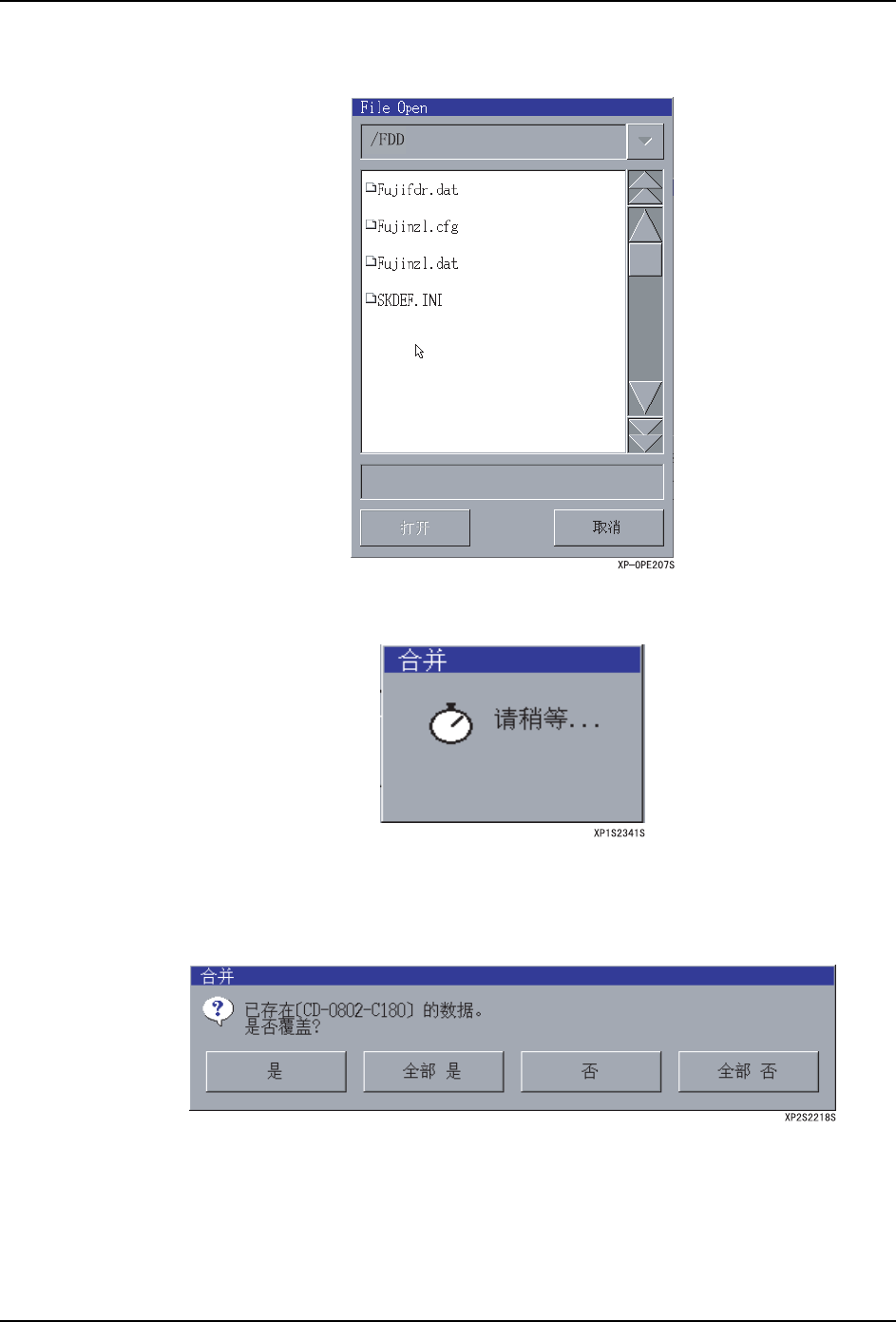

4. 显示出选择数据文件的对话框后，选择要想合并的文件，请按下 [ 打开 ] 按键。

5. 开始输入处理后，显示出正在处理中的对话框。

6. 存在相同的标准文件时，显示出是否可以改写的对话框。按下 [ 是 ] 按键后，机器上的

文件数据被改写。按下 [ 全部是 ] 按键后，其后的数据也全部进行改写处理。按下 [ 否

] 按键后，不进行相应文件的改写。按下 [ 全部否 ] 按键后，其后的数据不进行改写。

SYS-XP243-1.0S 3. 操作系统

XP-242E/243E 系统手册 131

7. 结束输入处理后，显示出结束对话框，请按下 [OK] 按键。返回到标准数据管理对话框的

显示。

3. 操作系统 SYS-XP243-1.0S

132 XP-242E/243E 系统手册

3.7.3 文件操作

文件操作是在把机器上创建的生产程序和元件数据文件复制到软盘中或删除无用文件时使

用。此外，也可在软盘中保存、将复制的文件复制到机器中。

选择 [ 程序 ]、[ 文件操作 ] 后，显示出以下的画面。

注意 ) 如果以相同的文件名复制时，则会以改写形式保存。请确认文件名后再复制。

选择文件种类的组合框

在这个框中，请选择目标的文件。文件种类和文件名的扩展名如下所示。

Program(.PGO)

生产程序文件

Part Number.(.PDH)

Part Number 文件

Part Type(.PDS)

Part Type 文件

Packaging(.PDP)

Packaging 文件

Fiducial Mark(.FMK)

Fiducial Mark 文件

Board Skip Mark(.BMK)

Board Skip Mark 文件

Label Mark(.LMK)

Label Mark 定位点文件
