3. 操作系统 SYS-XP243-1.0S
26 XP-242E/243E 系统手册
3.1.3 蜂鸣器的停止
蜂鸣器鸣响时的停止方法。
操作步骤 A

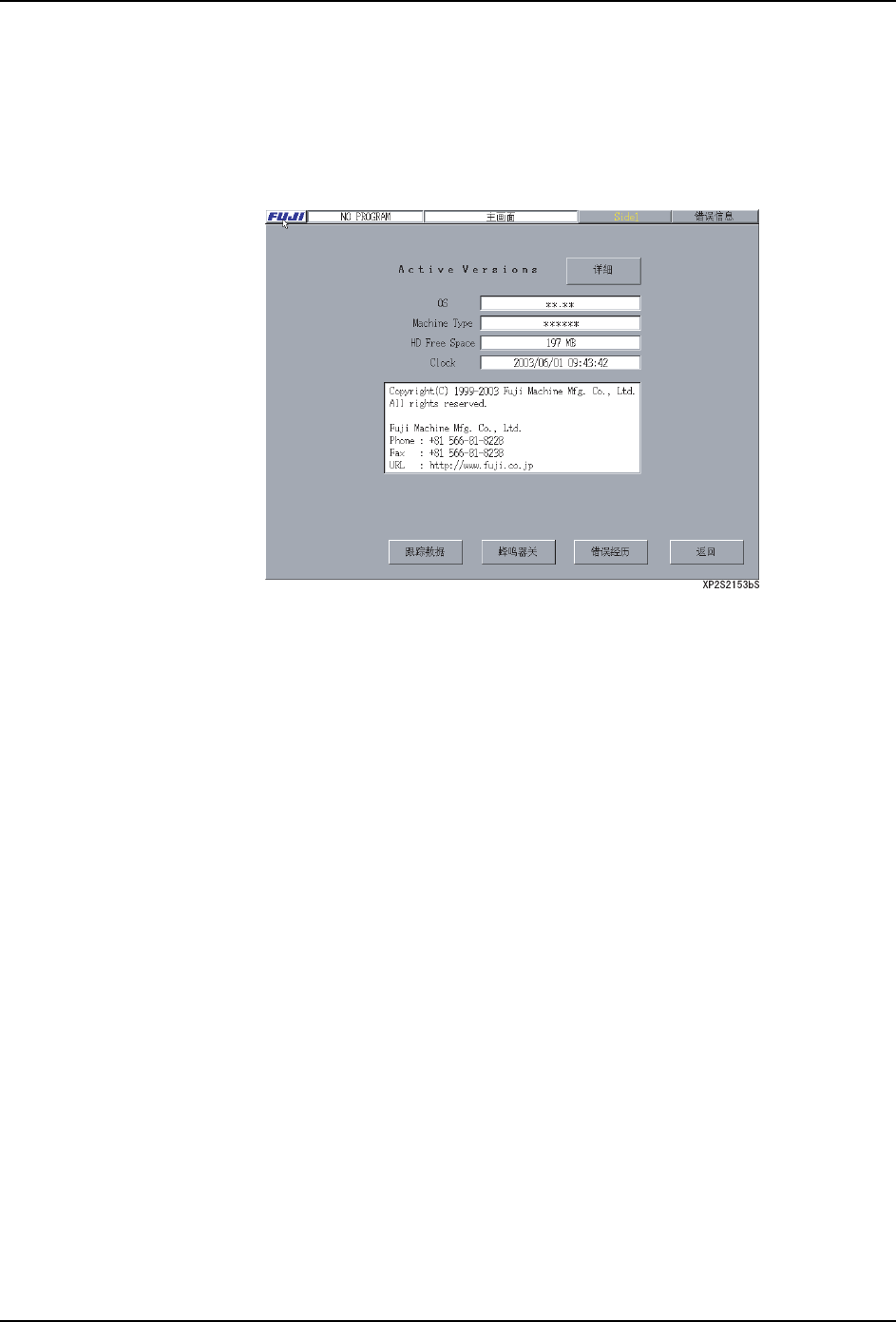

·触摸画面左上方的 [FUJI] 标记，显示出以下的画面后，按下 [ 蜂鸣器关 ] 的按钮。
操作步骤 B
·按下 [ 周期切断 ] 的按钮后，停止蜂鸣器。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 27
3.2 生产前的设定
3.2.1 动作条件的设定
根据以下5点 (不使用元件检验时是4点) 来设定机器的动作条件。
·模式选择：关于生产模式、运转模式等机器动作的设定。
·料带切刀：关于用于切断由料卷供应的元件的上部料带的切刀的使用设定。
·统计信息：为取得吸嘴 / 料站发生错误状况时的数据而进行的设定。
·元件检验 ( 选项 )：依照条形码读取器或者扫描单元对元件位置进行核对操作的
设定。
·其他设定：关于电路板真空、吸嘴尺寸检查的设定。
显示说明
1. 显示当前打开页的名称。
2. 以当前打开页数 / 最大页数来显示。
3. 操作系统 SYS-XP243-1.0S
28 XP-242E/243E 系统手册

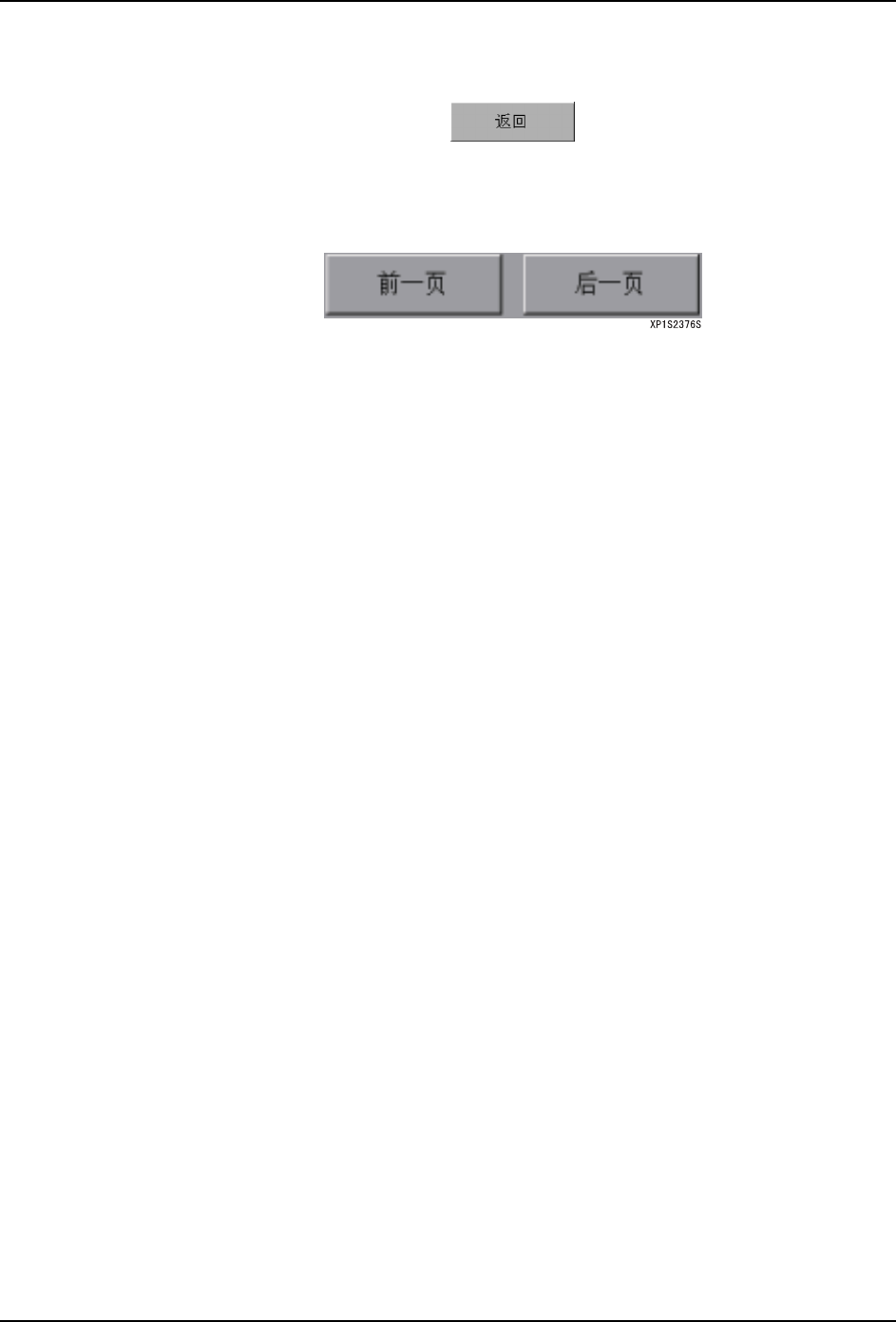

3. 单击按键后，返回 [ 主画面 ]。
4. 按下 [ 前一页 ] 按键后，前翻 1 页。当前打开页为 1 时，移至最大页。按下 [ 后一页 ]
键时，后翻 1 页。当前打开页为最大页时，移至第 1 页。
生产模式
机器有 4 种生产模式：“生产”、“空转 1”、“空转 2”和 “传送”。以下说明这些模式。
操作步骤
1. 在 [ 主画面 ] 里选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 每次按下 [ 生产模式 ] 的右侧按钮，按钮的显示就会按 [ 生产 ]、[ 空转 1]、[ 空转 2]、
[传送]、[生产]的顺序变化。
3. 显示出使用的模式后，按下 [ 返回 ] 键，返回 [ 主画面 ]。
动作模式
动作模式有 「自动」、「半自动」、「暂停」3 种运转模式。以下说明这些模式的区别。
操作步骤
1. 在 [ 主画面 ] 上选择 [ 维修保养 A]、[ 动作条件设定 ]，显示出 [ 动作条件设定 ] 画面。
2. 每次按下 [ 动作模式 ] 的右侧按钮，按钮的显示就会按 [ 自动 ]、[ 步进 ]、 [ 暂停 ]、[
XP1S237
5
生产： 实际生产中使用的模式。机器进行元件的吸取、影像处理以及元件的贴装。
空转 1： 这种模式主要用于机器的试运行。这个模式与生产时的动作相同。
空转 2： 这种模式主要在机器的调整和试运行时选择。这个模式因为在吸取高度比实
际生产时更高的位置上运行，所以不进行吸取元件。
传送： 仅仅在机器未处在生产状态下使用。机器不进行生产，只作为搬运轨道用来
将电路板传送到生产线上的下一道工序的机器上。
自动： 生产中所使用的模式。选择此模式后，机器按照生产程序所指定的各个顺序
连续生产。
步进： 用此模式来进行机器的试运行。选择此模式后，机器每次只执行生产程序的
一道顺序，按下 [ 启动 ] 按钮后执行下一个顺序。（在步进中同样也可以使
用暂停功能）
暂停： 用此模式来进行机器的试运行。选择此模式后，机器动作分为几个周期。按
下 [ 周期停止 ] 按钮后暂停，按下 [ 启动 ] 按钮后，进入下一个周期。
