SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 305
选择 「是」后，影像中心被补正。
选择 「否」后，结束影像位置补正。
7. 按下下图，进行数据检查。
OK 时从编辑画面进入到下一个向导。
5.MDW/PDW SYS-XP243-1.0S
306 XP-242E/243E 系统手册
5.4.3 用 Vision Type18 编辑

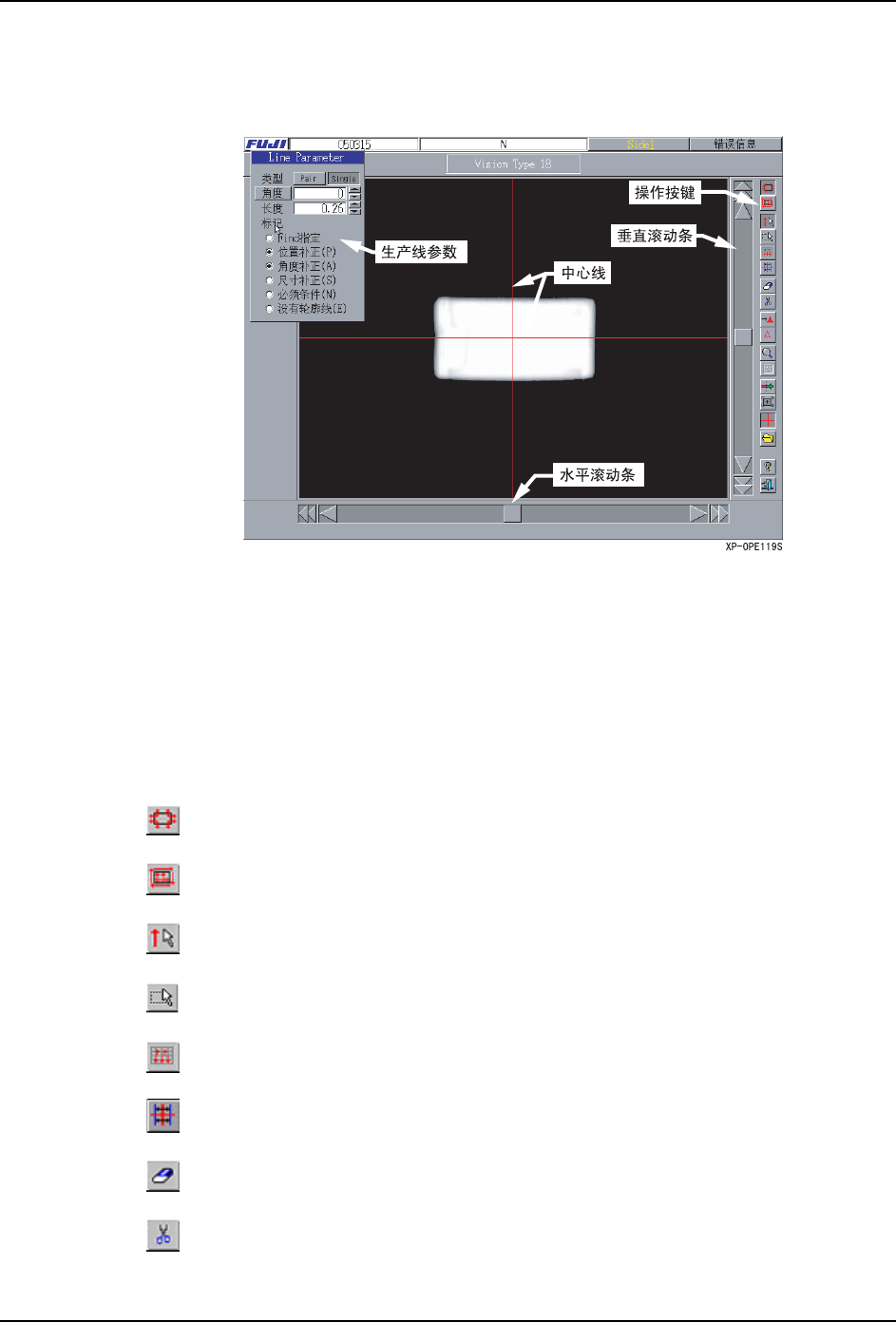

Vision Type18 是用 「查找线」进行影像处理的模板。
生产线参数 ……显示·设定查找线。
操作按键 ……由按键执行编辑的各个功能。
中心线 ……是影像的中心。
垂直滚动条 ……在垂直方向移动影像时使用。
水平滚动条 ……在水平方向移动影像时使用。
是定位生产线模式，显示出定位生产线用的生产线参数。
是检查查找线模式，显示出检查查找线用的生产线参数。检查查找线不能
设定为 Find，[Find 全解除 ]、[Find 指定模式 ] 的按键无效。
是生产线输入模式。
是变更选择生产线 （可以为复数）参数的模式。
是自动生成模式。
再次用向导进行卡尺测定。
消去查找线。
全部消去激活的查找线。
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 307
单击查找线，选择为进行 Find 的设定 / 解除的模式。
从所有的 Find 的设定查找线。
以指定的中心点为基准扩大·缩小显示影像。用左击扩大、用右击缩小。
显示画面被扩大时，将画面返回到初始倍率。
尽量使轮廓线到中心而自动调整查找线的位置。
使用设定的元件主体尺寸，从影像识别求出元件的中心位置。
设定中心线的显示·非显示。
加载模板文件。
显示菜单按键或者编辑操作的帮助画面。
进行数据检查，OK 时从编辑画面进入到下一个向导。
