SYS-XP243-1.0S 3. 操作系统 XP-242E/243E 系统手册 157 5. 显示出确认信息，请按下 [ 是 ] 按键。开始进行 Job 的保存。 注意 ) 定位点顺序或者元件 / 定位点数据的变更有可能对生产线的其他机器产生影响。 保存时请充分 确认变更内容。
3. 操作系统 SYS-XP243-1.0S
156 XP-242E/243E 系统手册
向 Fuji Flexa 保存生产程序
编辑的生产程序的保存方法有从 Job 中直接读取并按原样保存到 Job 中的方法 （Job 保存）
和将从 Fuji Flexa 传输来的生产程序保存到 Job 中的方法 （反映到 Job 中）的 2 种方法。
Job 保存
操作步骤
1. 从主画面选择 [ 程序 ]、[ 编辑程序 ]，显示出 [ 编辑程序 ] 画面。
2. 在[编辑程序]画面上按下[保存]按键后，显示出Job的[保存]对话框。
3. 按下 [ 保存 ] 对话框的 [ 参考 ] 按键后，进一步显示出 「选择保存文件」对话框，选择
保存 Job 的文件夹，按下 [OK] 按键。
4. 在 [ 保存 ] 对话框上输入 Job 名和 revision，按下 「保存到文件」按键。
SYS-XP243-1.0S 3. 操作系统
XP-242E/243E 系统手册 157

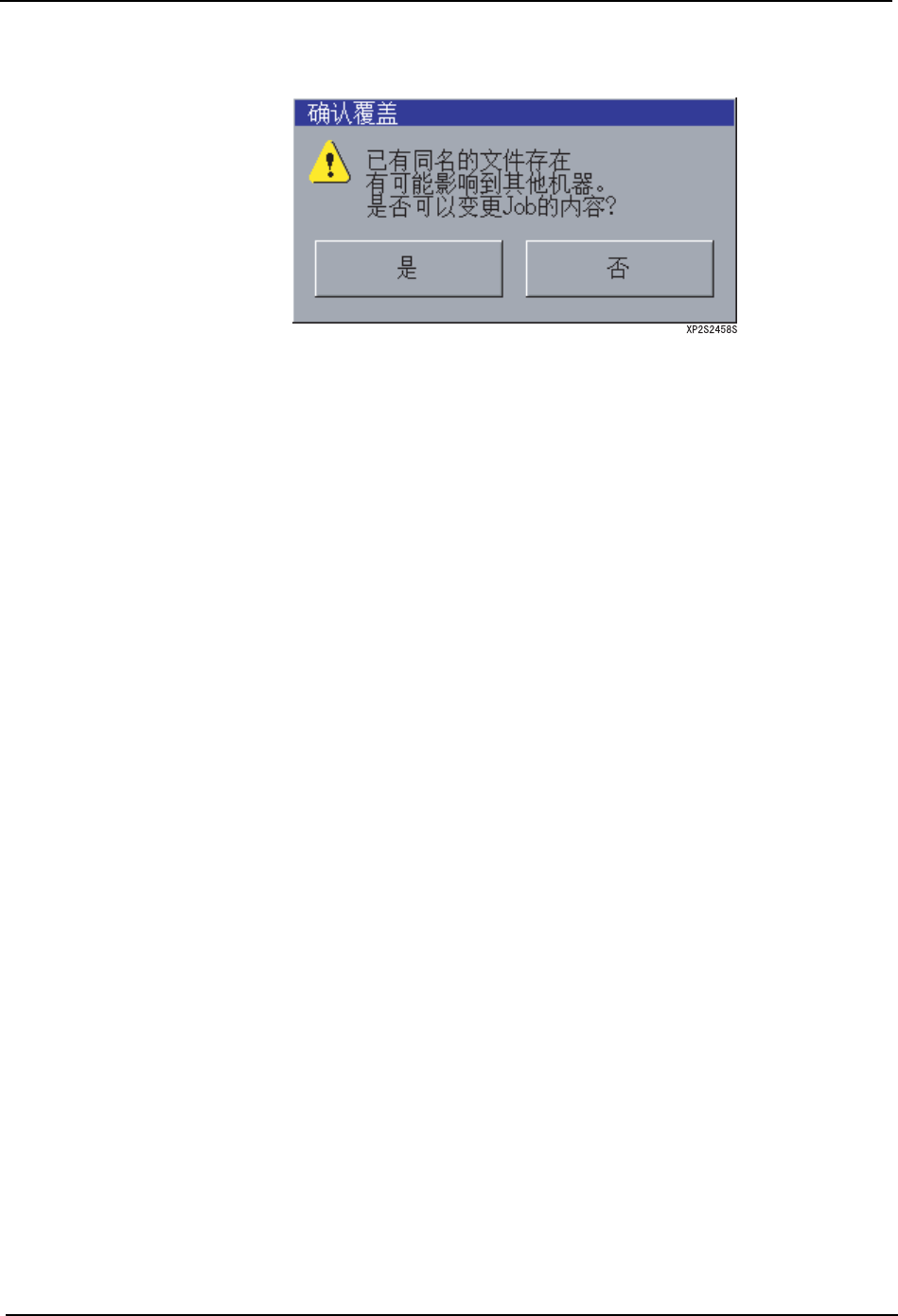

5. 显示出确认信息，请按下 [ 是 ] 按键。开始进行 Job 的保存。
注意 ) 定位点顺序或者元件 / 定位点数据的变更有可能对生产线的其他机器产生影响。保存时请充分
确认变更内容。
3. 操作系统 SYS-XP243-1.0S
158 XP-242E/243E 系统手册
反映到 Fuji Flexa
在将生产程序反映到 Fuji Flexa 中时，必须存在有作为依据的 Job。
操作步骤
1. 从主画面选择 [ 程序 ]、[ 编辑程序 ]，显示出 [ 编辑程序 ] 画面。
2. 在[编辑程序]画面上按下[保存]按键后，显示出Job的[保存]对话框。
3. 按下 [ 反映到 Fuji Flexa] 的按键后，显示出确认信息，请按下 [ 是 ] 按键。显示出 [
反映到 Fuji Flexa] 的对话框。
4. 请选择反映的 Job 名和电路板面后，按下 [ 执行 ] 按键。开始反映到 Job 中。
