5.MDW/PDW SYS-XP243-1.0S
290 XP-242E/243E 系统手册
项目说明
基准定位点图形编辑
子电路板跳过图形编辑
关闭画面，返回定位点编辑画面。
Gain： 设定 Gian 值。（仅仅在形状中选择 Multipurpose 时显示）
明亮度： 设定明亮度。（仅仅在形状中选择 Multipurpose 时显示）
颜色： 设定定位点颜色。（在形状中选择 Multipurpose 时操作无效）
W：白
B：黑
Size A： 设定 Size A 的尺寸。（仅仅在形状中选择 Multipurpose 时操作无效）
Size B： 设定 Size B 的尺寸。（仅仅在形状中选择 Multipurpose 时操作无效）
读取范围： 设定影像处理的读取范围。
角度补正： 设定影像处理时是否进行角度的补正。
颜色： 设定定位点颜色。
Size A： W：白
B：黑
Size X： 设定 Size X 的尺寸。
Size Y： 设定 Size Y 的尺寸。
阈值： 设定判断白黑基准的阈值。
（在此的变更为固有值 _BoardSkipMarkBrightnessLevel 的变更）
SYS-XP243-1.0S 5.MDW/PDW
XP-242E/243E 系统手册 291
5.3 PDW 概要
在元件的影像处理时因为模板的原因而发生问题时，可以从读取的影像或者现有的影像文
件使用 PDW 功能编辑或者作成模板。可以使用的 Vision Type 有 10( 角芯片 )、18( 通用 )、
19( 通用 )、20( 迷你模块 )、100(IC 引脚元件 )、124(J 引脚元件 )、180( 电解电容 )、※
230( 黑色主体焊球矩阵元件 )。

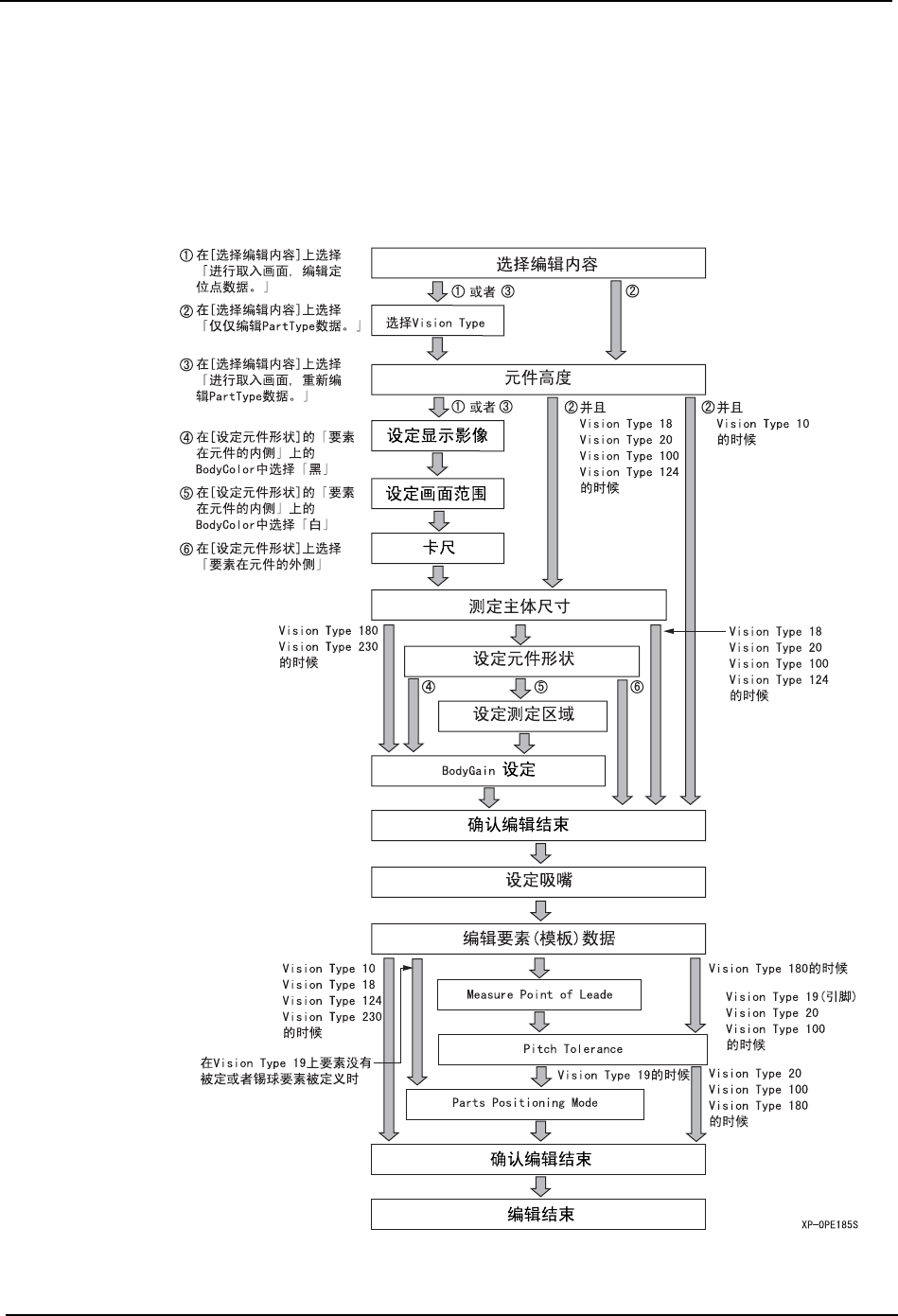

要使用元件影像设定模板时， 请按照以下步骤作成影像处理用的模板。
5.MDW/PDW SYS-XP243-1.0S
292 XP-242E/243E 系统手册
5.4 从现有元件数据中创建模板 ( 使用 PDW )
5.4.1 向导
操作步骤

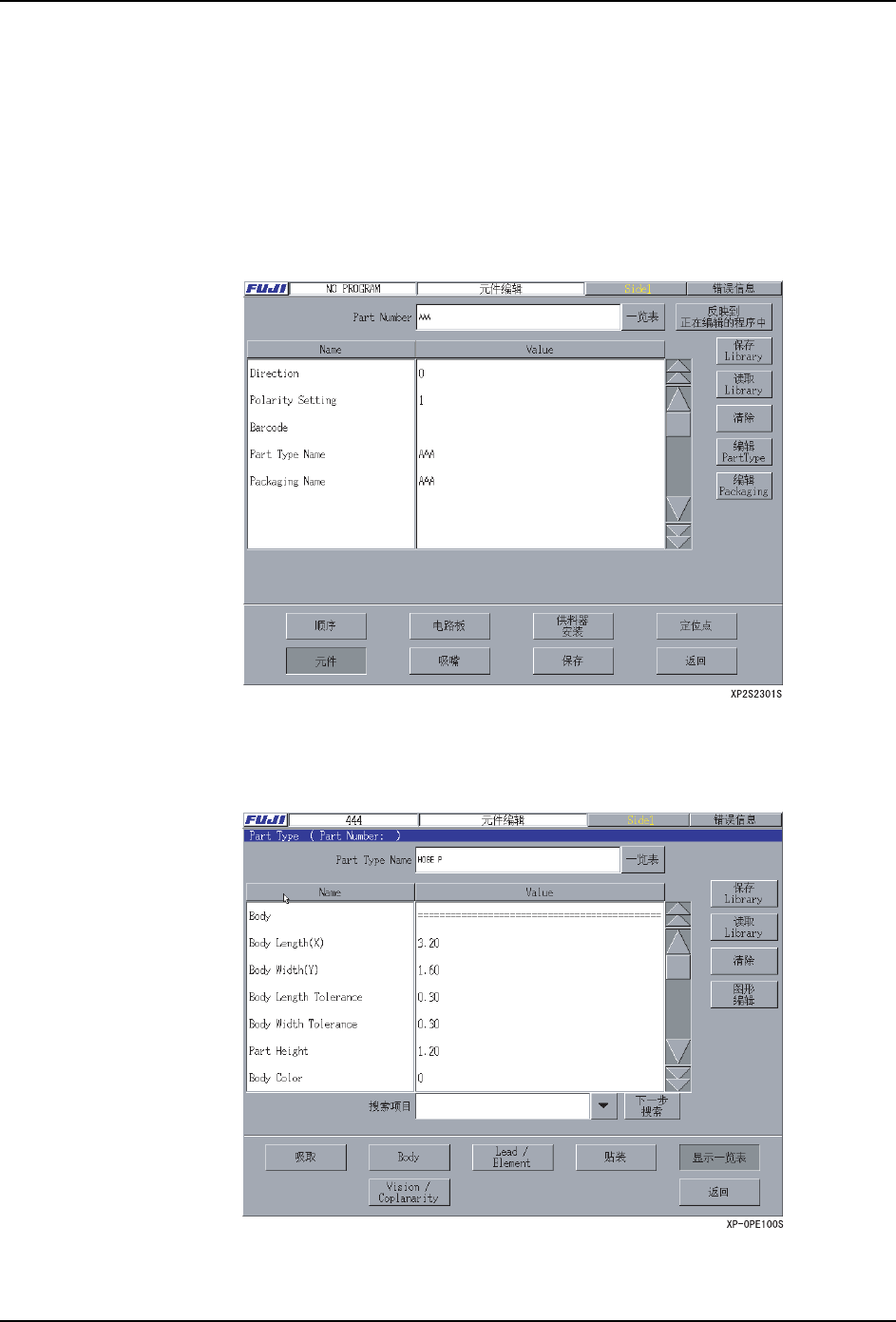

1. 在[主画面]上，选择[程序]、[编辑]、[元件]，显示出[元件编辑]画面。
2. 从 [ 一览表 ] 或者 [Library 读取 ] 中选择 Part Number 名、或者重新输入后按下 [ 编辑
Part Type] 按键。
3. 显示出 [ 编辑 Part Type] 画面。
4. 按下[图形编辑]按键。
