www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
110
Einstellen des Höhensensors
# Klick Schritt Referenzbild
1
> >
• Klicken Sie auf den KAMERA Reiter an
der Oberseite des Kamerabildschirms und
klicken Sie dann auf den HÖHENSENSOR
Reiter.
Das Höhensensor-Feld erscheint.
2
>
• Geben Sie in den Feldern in der oberen
rechten Ecke des Höhensensorbereichs
folgende Werte ein:
- Fühler-Ausgang: Wie an Ihr System
angeschlossen (Standard = 8)
- Sensor-Eingang: Wie an Ihr System
angeschlossen (Standard = 8)
- Geschwindigkeit erkennen (mm/s): 5
(Bereich = 1–20)
- Verfahrgrenze (mm): 20 (Bereich = 1–100)
HINWEISE:
• Geschwindigkeit erkennen legt fest, wie
schnell sich die Z-Achse nach unten zum
Werkstück bewegt, nachdem der Fühler
ausgefahren ist.
• Verfahrgrenze ist der Bereich, in dem sich
die Z-Achse bewegt, um die Höhe des
Nullpunkt-Wertes zu ermitteln.
Fortsetzung auf der nächsten Seite
Anhang F, Höhensensor Einrichtung und Verwendung
Der optionale Höhensensor erkennt jede Abweichung von den ursprünglich eingestellten Programmwerten der
Nullpunkt-Höhe von Werkstück zu Werkstück. Wenn sich die Höhe des Nullpunkts ändert, erkennt das System die
neue Höhe und stellt das Programm entsprechend ein.
VORAUSSETZUNGEN
Der Höhensensor ist installiert und das Kabel mit dem E/A-Anschluss verbunden. Lesen Sie die mitgelieferte
Anleitung des Höhensensors.
Das System ist richtig eingerichtet. Siehe “Aufbau und Kalibrierung des Systems (Erforderlich)” auf Seite42.
Ein Test-Werkstück wurde auf der Fixierplatte oder Arbeitsäche positioniert.
Aktivierung des Höhensensors
#
Klick Schritt Referenzbild
1
>
• Klicken Sie auf den SYSTEM MENÜ Reiter
und dann auf ÖFFNEN.
2
• Setzen Sie das Häkchen bei
HÖHENSENSOR.
Wenn der Höhensensor aktiviert ist,
erscheint der Fühlerbutton.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
111
# Klick Schritt Referenzbild
3
• Drücken Sie auf FÜHLER (de-)aktivieren.
Der Fühler des Höhensensors fährt aus.
4
• Bewegen Sie die Spitze an eine geeignete
Position auf dem Werkstück (ein freier
Bereich, den die Spitze ohne Probleme
berühren kann), um den Höhensensor zu
testen.
5
• Drücken Sie auf SET neben Sensor
Bewegen.
6
• Verwenden Sie einen 1,5 mm
Sechskantschlüssel, um die Einstellschraube
im Sensorblock zu lösen.
7
• Greifen Sie den Fühler vorsichtig mit Ihren
Fingern und ziehen Sie Ihn nach unten, bis
er sich ca. 10 mm über dem Werkstück
bendet.
8
• Ziehen Sie die Einstellschraube im Inneren
des Sensorblocks fest.
Fortsetzung auf der nächsten Seite
Anhang F, Höhensensor Einrichtung und Verwendung
(Fortsetzung)
Einstellen des Höhensensors (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
112

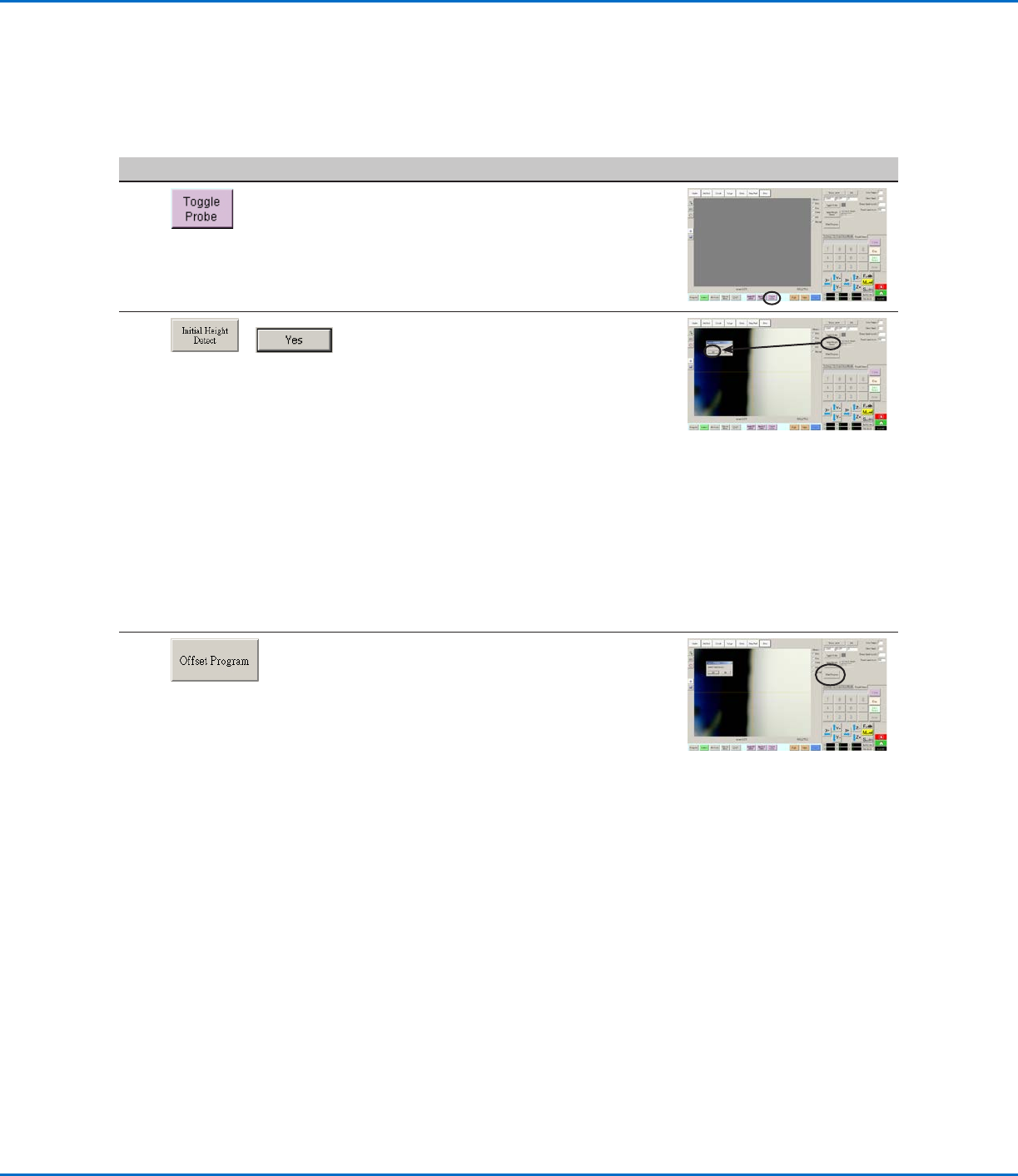

# Klick Schritt Referenzbild
9
• Klicken Sie auf FÜHLER (de-)aktiveren.
10
>
• Klicken Sie auf HÖHENERKENNUNG
AUSLÖSEN und dann auf JA, um die Höhe
des Nullpunkts zu erfassen.
Der Fühler des Höhensensors berührt die
Oberäche des Werkstücks und zeigt den
Wert der Nullpunkt-Höhe im aktuellen Feld
an.
Das System ist nun für die
Höhensensorerkennung bereit. Führen Sie
einen der folgenden Schritte durch:
- Gehen Sie zum nächsten Schritt, um die
Werte der Nullpunkt-Höhe im momentan
geöffneten Programm zu aktualisieren.
- Gehen Sie zum nächsten Ablauf dieses
Kapitels, um diese Funktion im Programm
zu nutzen
11
• (Optional) Um die Höhe der Nullpunktwerte
im aktuell geöffneten Programm zu ändern,
klicken Sie auf OFFSET PROGRAM
Das System überprüft die aktuelle Nullpunkt-
Höhe, indem es den Fühler hebt und senkt.
Weicht der ermittelte Wert der Nullpunkt-
Höhe vom Wert des Programms ab, verlangt
das System eine Bestätigung für die
Aktualisierung der Werte. Klicken Sie auf
JA, um die Offset Werte zu bestätigen. Das
System aktualisiert automatisch alle Werte
in Bezug zur Nullpunkt-Höhe im aktuellen
Programm.
Anhang F, Höhensensor Einrichtung und Verwendung
(Fortsetzung)
Einstellen des Höhensensors (Fortsetzung)
