www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
64
# Klick Schritt Referenzbild
8
>
• Klicken Sie auf einen Speicherplatz in
der Mark Library, um die Markierung zu
speichern; klicken Sie dann auf TEMPLATE,
sobald das Template Match Fenster erscheint.
Das System speichert Markierungen in der
Markierungsbibliothek.
HINWEIS: Falls es auf dem Werkstück
viele Bereiche gibt, die der gespeicherten
Markierung entsprechen, können Sie
Feineinstellungen vornehmen, wie die Kamera
Markierungen ndet und auswertet. Klicken
Sie BEREICH und sehen Sie unter “Wie man
die Genauigkeit von Markierungssuchen
verbessert” unten für Detailinformationen
nach.
Sie können jede Markierung in der Mark
Library bestimmen, indem Sie mit einem Find
Mark oder Fiducial Mark Befehl die Mark No.
im Parameter Eingabefenster eingeben. Siehe
“Wie nutze ich Marken oder Referenzmarken
in einem Programm” auf Seite65.
Wie erstellt man eine Markierung? (Fortsetzung)
Wie man die Genauigkeit von Markierungssuchen verbessert
Falls auf dem Werkstück viele Bereiche gibt, die der gespeicherten Markierung entsprechen, können Sie die
Bereichsfunktion des Mustervergleichsfensters benutzen, um die Art feinzujustieren, wie die Kamera diese
Bereiche im Vergleich zur gespeicherten Markierung bewertet. Dies verbessert die Genauigkeit, mit der das System
Markierungen ndet.
VORAUSSETZUNGEN
Das System ist im CCD-Modus.
Die Markierung, diese Sie feinjustieren, wird in der Markierungsbibliothek gespeichert.
#
Klick Schritt Referenzbild
1
• Klicken Sie KAMERA, um zum
Kamerabildschirm zu gelangen.
2
• Doppelklicken Sie ein Bild in der
Markierungsbibliothek.
Das Mustervergleichsfenster erscheint.
3
• Klicken Sie BEREICH
• Siehe “Fenster Mustervergleich und Bereich”
auf Seite36, um herauszunden, wie man
mit dem Fenster Bereich feineinstellt, wie die
Kamera nach Bildern sucht und diese gegen
ähnliche Bereiche auf dem Werkstück evaluiert.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
65
Wie nutze ich Marken oder Referenzmarken in einem Programm?
Nutzen Sie den Markierungsbefehl im Programm wie folgt:
• Um zu bestätigen, ob ein Werkstück vorhanden ist oder nicht.
• Um zu bestätigen, dass das richtige Werkstück vorhanden ist.
• Um die XY Position eines Werkstückes zu prüfen.
Benutzen Sie zwei Referenzmarken in einem Programm wie folgt:
• Bewegen Sie die Dosiernadel zu einem bestimmten Zielbereich auf dem Werkstück.
• Um die XY Ausrichtung auf dem Werkstück zu überprüfen. Das System passt das Programm automatisch an,
um Änderungen in der Ausrichtung anzugleichen.
VORAUSSETZUNGEN
Das System ist richtig eingestellt. Siehe “Einstellen und Kalibrieren des Systems” auf Seite42.
Das System bendet sich im CCD Modus.
#
Klick Schritt
1
• Stellen Sie fest, ob sie eine oder zwei Marken erstellen müssen und erstellen
Sie diese dann. Siehe “Wie erstelle ich eine Markierung?” auf Seite63 für den
Ablauf zur Erstellung von Markierungen.
2
• Geben Sie einen Find Mark Befehl oder zwei Find Fiducial Mark Befehle zu
Beginn eines Programms ein.
3
• Wenn das Programm einen Step & Repeat Befehl enthält, nutzen Sie Mark
Adjust oder Fiducial Mark Adjust Befehle.
4

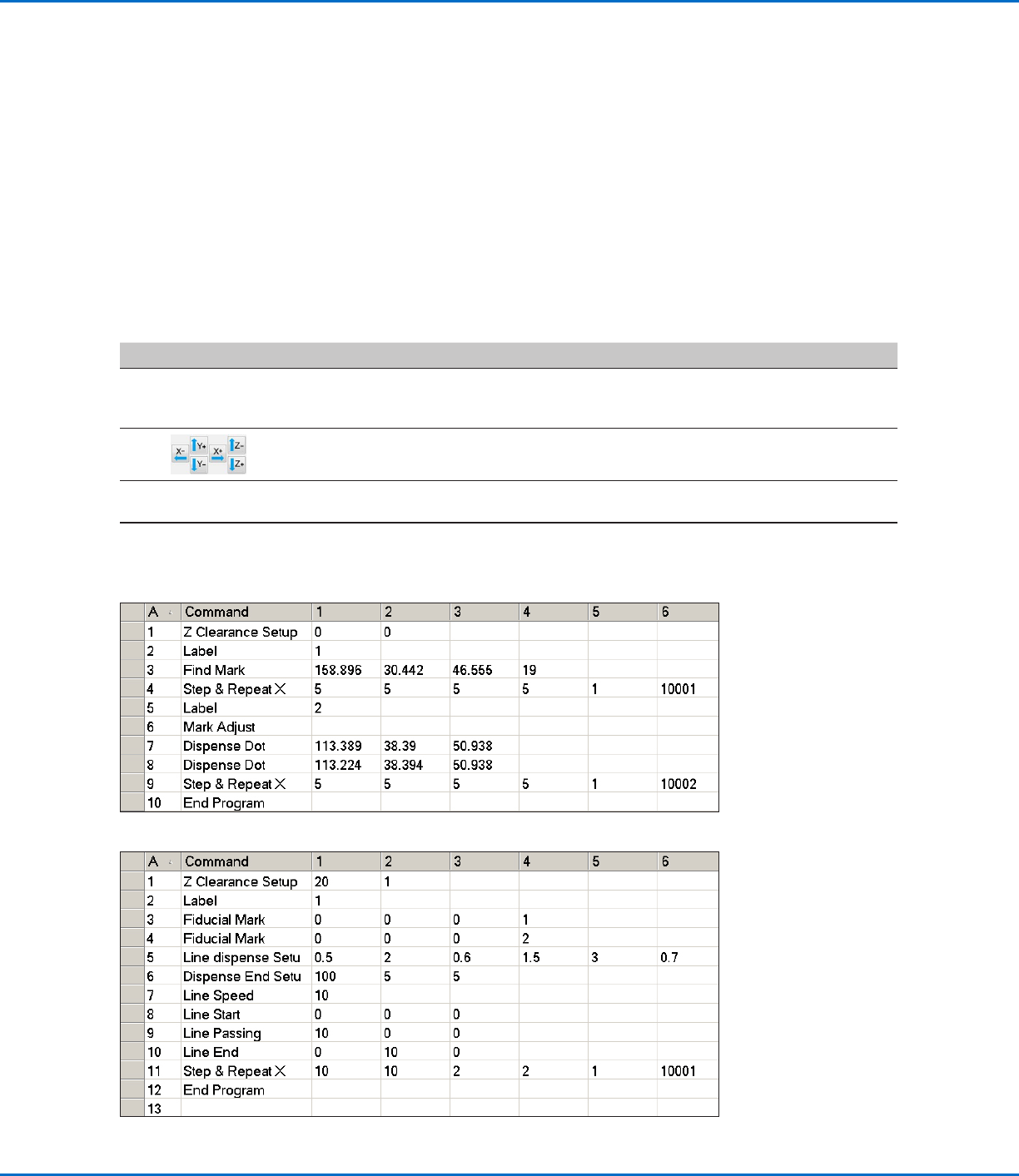

• Sehen Sie sich das unten abgebildete Beispielprogramm als Richtlinie an.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
66
Wie stellt man automatisches Spülen (Auto-Purge),
Programmduchläufe (Program Cycle Limits) und
Materialhaltbarkeitsgrenzen (Fluid Working Life Limits) ein?
Der Systemsetup Bildschirm enthält die folgenden automatischen Funktionen, die auf jedes Programm angewendet
werden können. Diese Funktionen arbeiten nur korrekt, wenn die folgende Bedingungen eingehalten werden:
• Das Enable (aktivieren) Kästchen für die Funktion ist aktiviert.
• Das Programm ist gesperrt (Siehe “Wie sperre oder entsperre ich ein Programm?” auf Seite50).

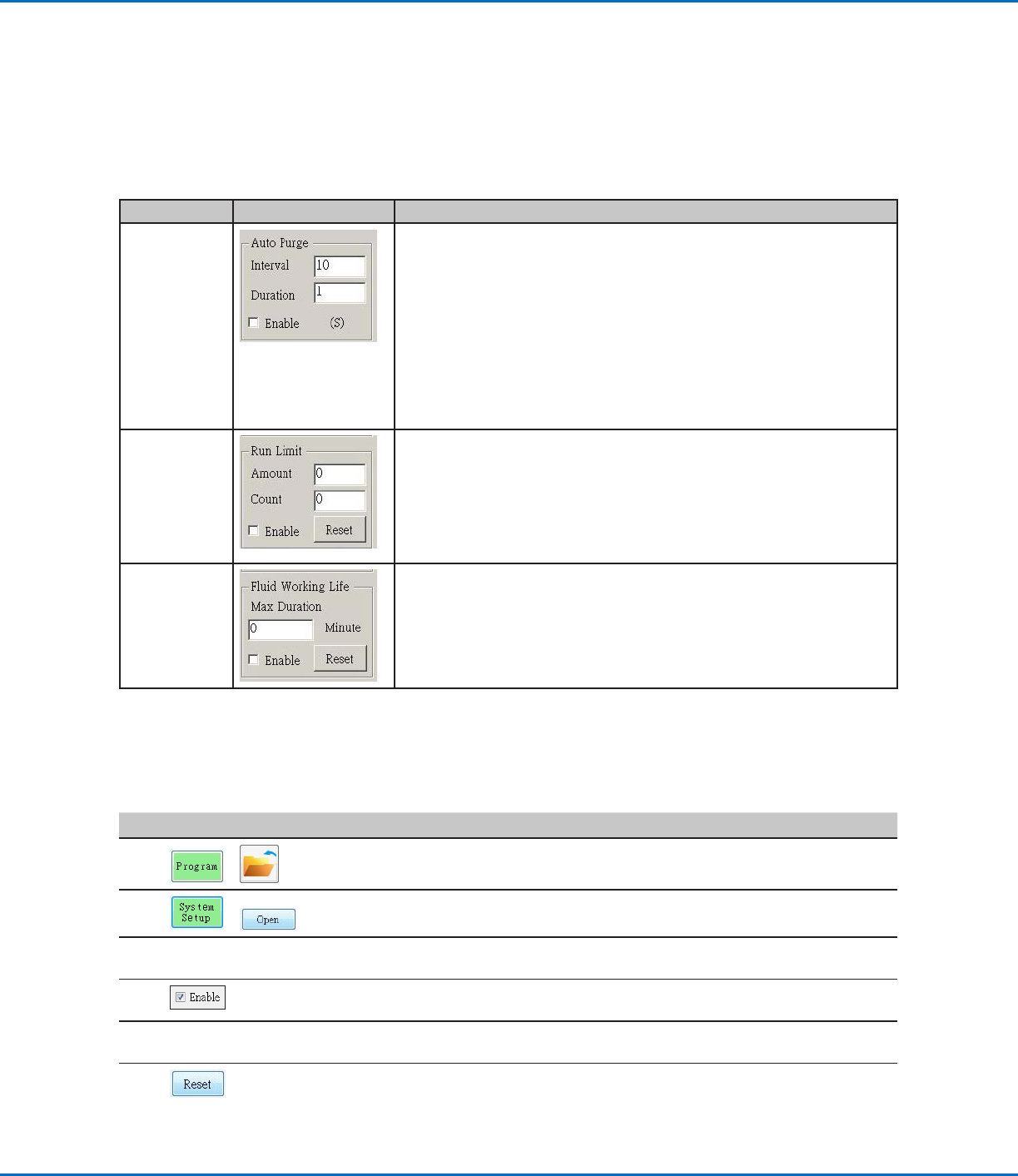

Funktion Screen Capture Beschreibung
Auto Purge
(Autom-
atisches
Spülen)
Falls Auto Purge aktiviert ist, führt das System eine automatische
Wertezurücksetzung an der Parkposition durch und verwendet dazu die
Werte, die für Intervale und Dauer eingegeben wurden.
• Intervale: Stellt ein, wie lange das System stillstehen muss (robot
START button not pressed), bevor die automatische Reinigung
beginnt.
• Dauer: Stellt ein, wie lange das System reinigt.
BEISPIEL: Wenn die automatische Reinigung mit den links abgebildeten
Werten aktiviert ist, gibt das System nach 10 Minuten an der bestimmten
Parkposition für 1 Sekunde Material ab.
Run Limit
(Laufgrenze)
Wenn eine Laufgrenze für ein Programm aktiviert ist, wird die Anzahl
der Programmdurchläufe (Programmzyklus genannt) gezählt und
entsprechend der mit Amount und Count gesetzten Werte begrenzt.
• Amount: Stellt die Anzahl ein, wie oft ein Programm laufen soll.
• Count: Zeigt an, wie oft ein Programm bereits gelaufen ist.
Um Amount und Count auf 0 zurückzusetzen, klicken Sie auf RESET.
Fluid Working
Life (Material-
lebensdauer)
Falls Fluid Arbeitsdauer aktiviert ist, wird damit festgelegt, wie viele
Minuten das Fluid maximal im System verbringt (auch bekannt als
Topfzeit). Wenn der für die maximale Dauer eingegebene Wert erreicht
ist, zeigt das System einen Indikator an, beendet aber nicht die
Operation.
Um die maximale Laufzeit auf 0 zurückzusetzen, klicken Sie auf RESET.
VORAUSSETZUNGEN
Das System ist richtig eingestellt. Siehe “Einstellen und Kalibrieren des Systems” auf Seite42.
Das Programm, bei dem Sie die Auto Purge, Run Limit oder Fluid Working Life Einstellungen anwenden möchten,
ist vollständig und arbeitet ordnungsgemäß.
#
Klick Schritt
1
>
• Klicken Sie auf PROGRAMM > ÖFFNEN, um das Programm zu öffnen, das
aktualisiert werden soll.
2
>
• Klicken Sie auf SYSTEM SETUP und dann auf OPEN.
3
• Sehen Sie sich für das Einstellen von Auto Purge, Run Limit oder Fluid Working
Life, die obere Tabelle an.
4
• Klicken Sie auf das ENABLE Kästchen, um die gewünschte Funktion des
geöffneten Programms zu bearbeiten.
5
• Sperren Sie das Programm (siehe “Wie sperrt oder entsperrt man ein Programm?”
auf Seite58 ).
6
• Um einen Programmzyklus erneut zu starten, nachdem die Werte der Laufgrenze
oder die Werte der Materialhaltbarkeitsdauer überschritten wurden, wiederholen
Sie die Schritte 1–2, geben Sie das Passwort ein und klicken Sie dann auf RESET.
