www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
28
Befehlsfenster
Wenn Sie eine Befehlsadresszeile im Programmfenster doppelklicken, erscheint ein Auswahlmenü aller
verfügbaren Befehle. Wählen Sie einen Befehl um ein Fenster für diesen Befehl zu öffnen. Jedes Befehlsfenster
enthält Parameter, falls zutreffend, die für den Befehl eingestellt werden können. Siehe “Anhang A, Referenz der
Befehlsfunktionen” auf Seite77 für detaillierte Informationen aller Befehle und verbundener Parameter.
Befehlszeile (A):
Doppelklicken um das
Befehlsauswahlmenü zu
öffnen.
Auswahlmenü zur
Befehlsbearbeitung: Befehl
doppelklicken, um das
Befehlsfenster zu öffnen
Befehlsfenster: Geben Sie Parameter für den
Befehl in diesem Fenster ein. Siehe “Anhang A,
Referenz der Befehlsfunktionen” auf Seite77
für detaillierte Informationen aller Befehle.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
29
Tab Name
Tab Farbe
grün wenn
ausgewählt
Funktion
Program
(Programm)
Zeigt die Befehlsansicht; wird zur Programmerstellung benutzt
Camera
(Kamera)
Zeigt die akutelle Kameraansicht; wird für alle kamerabezogenen
Funktionen benutzt
System Setup
Zeigt den Einstellungsbildschirm; wird zur Ansicht oder Änderung der
System-Level Einstellungen oder Parameter benutzt
DXF
Ermöglicht das Hochladen von Zeichnungen im DXF Format in die
DispenseMotion Software. “Beziehen Sie sich auf Anhang B, DXF-Datei
Import” auf Seite84 für mehr Informationen.
Needle XY
Adjust (Nadel XY
Anpassung)
Prüft und passt die XY Offsets automatisch an, ohne mit der Düse die
Oberächen zu berühren. Der Schalter ist nur verfügbar, wenn Nadel XY
Anpassung im System Setup Bildschirm aktiviert ist. Das System muss
korrekt eingerichtet werden wie unter “Einrichtung und Kalibrierung des
Systems (Notwendig)” auf Seite42 beschrieben.
Needle Z Detect
(Nadel Nullpunkt)
Prüft und passt den Düse-zu-Werkstück Offset (Z Clearance) automatisch
an und führt dann eine Nadel XY Anpassung durch. Der Schalter ist nur
verfügbar, wenn der Düsendetektor im System Setup Bildschirm aktiviert
ist. Das System muss korrekt eingerichtet werden wie unter “Einrichtung
und Kalibrierung des Systems (Notwendig)” auf Seite42 beschrieben.
Toggle
Probe (Probe
umschalten)
Wenn der optionale Höhensensor installiert ist, senkt oder hebt er die
Höhensensorprobe. Siehe “Anhang F, Höhensensor Einrichtung und
Verwendung” auf Seite110 für alle zusammenhängenden Informationen
über den optionalen Höhensensor.
Teach (Lernen)
Wenn die optionale Start/Stopp Box angeschlossen ist, erscheint diese
Anzeige auf der Tableiste und blinkt, wenn sich der Roboter im Safety-
Bypass-Modus bendet. Wenn die Lernanzeige aktiv ist, ist der Startknopf
deaktiviert.
Run (Ausführen)
Führt das gewählte Programm aus.
View (Ansicht)
Führt das ausgewählte Programm ohne Dosierung aus und zentriert die
Position der Kamera auf den Dosierpfad.
Pause
Pausiert das laufende Programm. Wenn Sie auf “Pause” drücken, ändert
sich die Schaltäche auf “Fortfahren”.
Hauptbildschirm und Tab-Leiste
Der Hauptbildschirm verändert sich je nach ausgewähltem Tab. Alle Tabs sind dauerhaft sichtbar.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
30

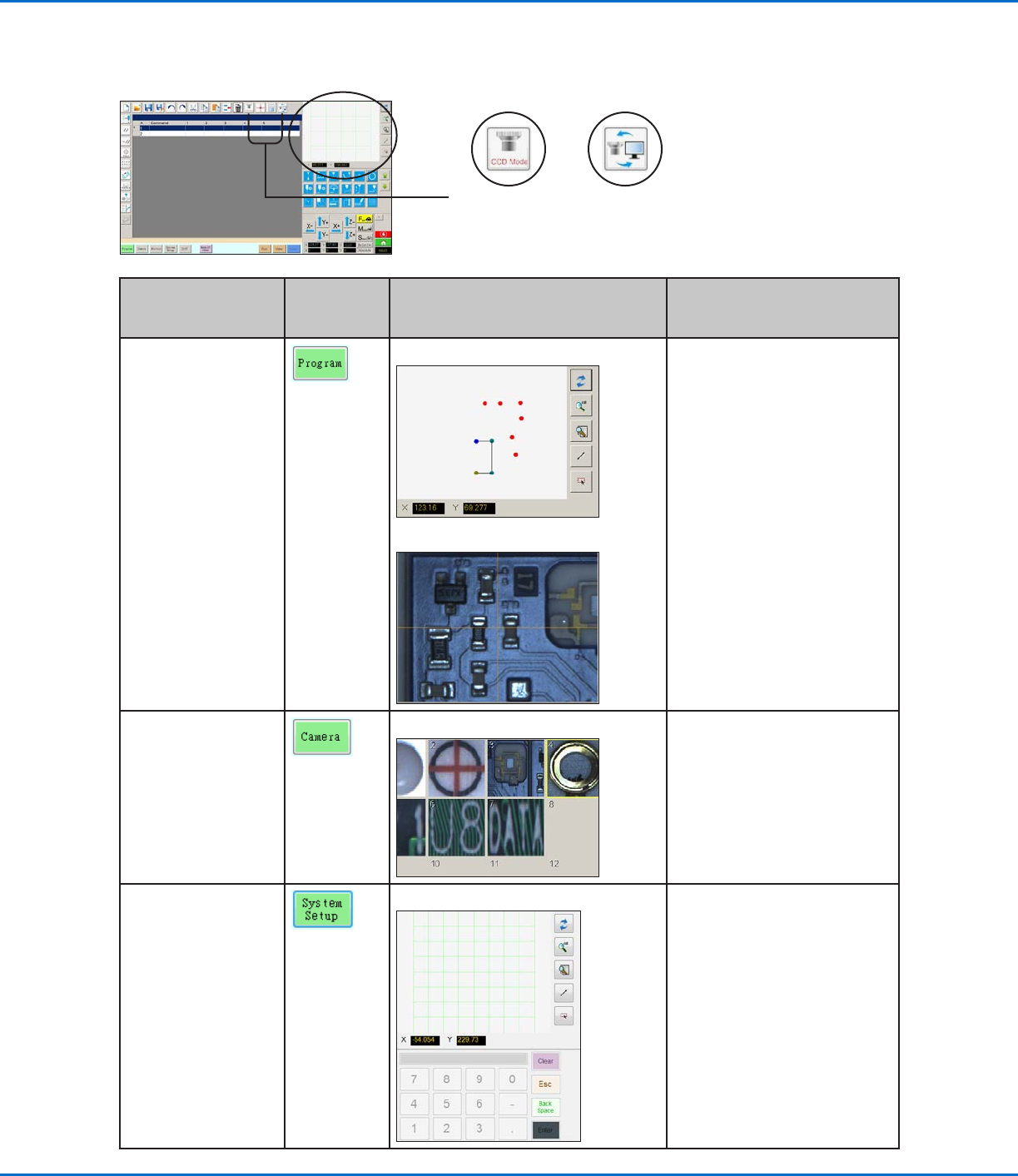

Sekundärer Bildschirm
Der sekundäre Bildschirm ändert sich entsprechend der gewählten Tabs und Icons.
ausgewählter Tab
Tab Farbe
grün, wenn
ausgewählt
Sekundäres Display Funktion
Program (Programm)
Wenn das Pfad Icon eingeschaltet ist:
Wenn das Pfad Icon ausgeschaltet ist:
Wenn das Pfad Icon
eingeschaltet ist, zeigt es
eine visuelle Darstellung des
programmierten Musters
und des Pfad Modus Icons.
Beziehen Sie sich auf
“Horizontale und vertikale
Werkzeugleisten Icons” auf
Seite31.
Wenn das Pfad Icon
ausgeschaltet ist, zeigt es die
tatsächliche Ansicht der Kamera
auf die Fixierplatte oder auf die
Werkstückoberäche.
Camera (Kamera)
Markierungsbibliothek: Speichert bis zu 240
Markierungspunkte als Dateien.
System Setup
(Systemeinstellungen)
Pfadansicht und Tastenfeld: Der Nummernblock wird
verwendet, um numerische
Variablen einzugeben. Beziehen
Sie sich auf “Nummernblock”
auf Seite37.
Pfad IconModus Icon
(wechselt zwischen
Düsenmodus und
CCD-Modus)
