www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
47
Roboterersteinrichtung (Schritt 4 Tab): Markierungen einstellen
# Click Step Reference Image
1
• Klicken Sie den SCHRITT 4 Tab.
2
• Klicken Sie auf den Camera Tab.
Die aktuelle Kameraansicht erscheint im
Hauptansichtsbildschirm und die Mark
Library erscheint im sekundären Bildschirm.
3
• Klicken Sie SET MARK.
Eine rote Box erscheint.
4 • Klicken und halten Sie die Mitte der roten
Box gedrückt, ziehen Sie sie über den
Dosierpunkt, klicken und ziehen Sie dann
die 4 Seiten der Box bis sie den Punkt
umgeben.
5
• Klicken Sie auf einen Speicherplatz in
der Mark Library, um die Markierung zu
speichern; klicken Sie dann auf TEMPLATE,
sobald das Template Match Fenster
erscheint.
Das System speichert Markierungen in der
Markierungsbibliothek.
HINWEIS: Stellen Sie sicher, dass Sie sich
an die Markierungs-Nr. erinnern können.
6
• Klicken Sie auf SETUP, um zu den Offset
Feldern des Kamerabildschirms zurück zu
kommen.
7
• Verwenden Sie den Tastenblock, um die
Markierungsnummer in das Feld Mark-No
unter Focus einzugeben.
HINWEISE:
- Klicken Sie auf dem Tastenblock auf
ENTER, um die Markierungsnummer
einzugeben.
- Mark Time stellt die Zeit ein, die das
System für das Finden einer Markierung
verwenden darf.
8
• Fahren Sie fort mit “Roboterersteinrichtung
(Schritt 5 Tab): Die Kameraskalierung
einstellen” auf Seite48.
Das System mit dem Erstinstallationsassistenten des Roboters einrichten
(Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
48
Das System mit dem Erstinstallationsassistenten des Roboters einrichten
(Fortsetzung)

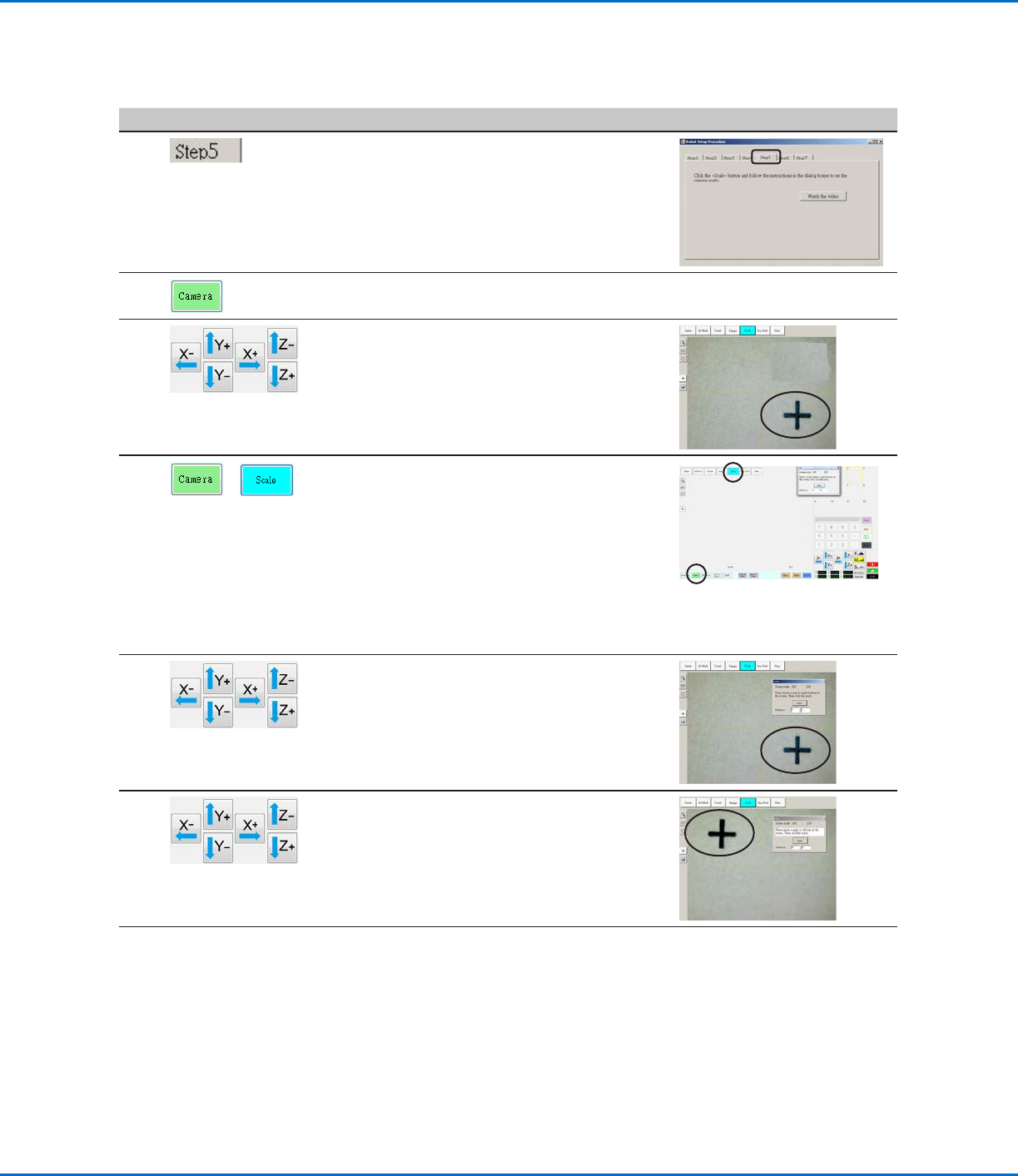

Roboterersteinrichtung (Schritt 5 Tab): Die Kameraskalierung einstellen
# Klick Schritt Referenzbild
1
• Klicken Sie den SCHRITT 5 Tab.
2
• Klicken Sie auf den Camera Tab.
3
• Verfahren Sie die Kamera an einen
Referenzpunkt, der sich in der unteren
rechten Ecke des Werkstücks bendet.
• Bringen Sie den Referenzpunkt in Fokus.
Siehe bei Bedarf “Kamera” auf Seite16 für
Anweisungen zum scharfstellen der Kamera.
4
>
• Klicken Sie auf den Kamera TAB und dann
auf “Skalieren”.
Das Skalierungsfenster öffnet sich.
HINWEIS: Wenn die Kamera ein Objekt
betrachtet, dann wandelt Sie die Pixel in
eine wahre Messung um. Damit die Kamera
die Umwandlung genau durchführt, müssen
Sie der Kamera lernen und zeigen, wie groß
das Objekt im Vergleich zu Pixel pro Zoll ist,
indem Sie die Kameraskala einstellen.
5
• Suchen Sie sich einen Referenzpunkt auf
dem Werkstück und bewegen Sie dann die
Kamera solange, bis der Referenzpunkt
im unteren rechten Quadranten des
Kamerabildschirms zu sehen ist. Klicken Sie
dann auf den Punkt.
6
• Bewegen Sie die Kamera erneut, bis Sie den
gleichen Referenzpunkt im oberen linken
Quadranten des Kamerabildschirms sehen
und klicken Sie dann auf den Punkt.
Die Kameraskalierung ist nun eingestellt.
7
• Fahren Sie fort mit “Roboterersteinrichtung
(Schritt 6 Tab): Düse-zu-Werkstück Offset
einstellen” auf Seite49.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
49
Das System mit dem Erstinstallationsassistenten des Roboters einrichten
(Fortsetzung)

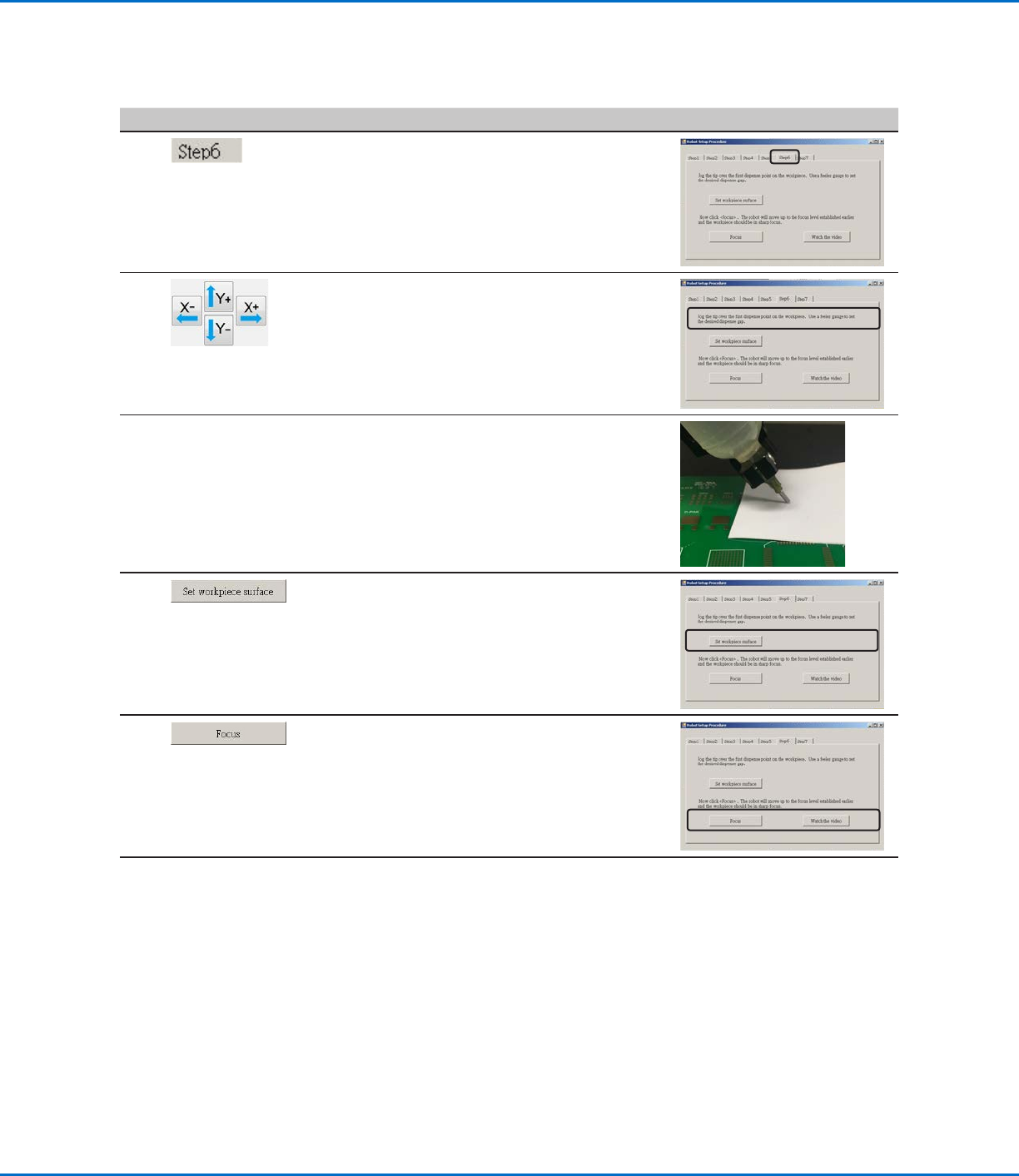

Roboterersteinrichtung (Schritt 6 Tab): Düse-zu-Werkstück Offset einstellen
# Klick Schritt Referenzbild
1
• Klicken Sie den SCHRITT 6 Tab.
2
• Verfahren Sie die Spitze zu einem guten
Referenzpunkt auf dem Werkstück.
• Verfahren Sie die Spitze nach unten, bis Sie
so nah wie möglich am Werkstück ist, ohne
dessen Oberächen zu berühren.
3
• Legen Sie die gewünschte Distanz zwischen
Boden der Spitze und dem Werkstück
mittels einer Fühlerlehre fest.
4
• Klicken Sie WERKSTÜCKOBERFLÄCHE
FESTLEGEN.
5
• Klicken Sie SCHARFSTELLEN.
Die Spitze bewegt sich auf die korrekte
Fokushöhe.
6
• Falls Ihr System keinen Düsendetektor
beinhaltet, fahren Sie fort mit “(Nur
für Systeme ohne Düsendetektor)
Systemeinstellungen und Kalibrierung
testen” auf Seite50.
• Falls Ihr System über einen
Düsendetektor verfügt, fahren Sie fort mit
“Roboterersteinrichtung (Schritt 7 Tab):
(Nur für EV-System mit Düsendetektor)
Systemeinstellungen und Kalibration testen”
auf Seite50.
