www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung. EV Series Automatisiertes Dosiersystem 75 I/O Port (E/A Ans…
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
74
2
1 3
1
7
Maximalspannung Maximalstrom
125 VAC 15A
250 VAC 10A
28 VDC 8A
Pin Beschreibung
1 NOM (mit Arbeitskontakt)
2 2 COM (Schnittstelle)
3 3 ERDE (Masse)
Pin 1
Pin 2
Pin 3
+24V
Relay
Ext. Steueranschluss
HINWEISE:
• Eingänge sind nicht polaritätsgebunden
• Das optionale Start-/Stopp Box Zubehör ermöglicht Eingangs-/Ausgangsverbindungen mit diesem Anschluss.
Siehe “Start/Stopp Box” auf Seite71 für die Teilenummern.
Pin Beschreibung
1 Erde
2 Startsignal
3 Motorstrom
4 Leerlauf
5 Ausführen/Lernen
6 Not-Halt-Taster
7 Not-Halt-Taster
Technische Daten (Fortsetzung)
Schaltpläne
Dosieranschluss
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
75
I/O Port (E/A Anschluss)
HINWEISE:
• Ausgänge sind auf 125 mA begrenzt.
• Ausgang der Versorgungsspannung +24 VDC ist auf 3,0 A begrenzt.
Pin Beschreibung Pin Beschreibung Pin Beschreibung
1 Eingang 1 10 Nicht angeschlossen 19 Ausgang 6
2 Eingang 2 11 GND 20 Ausgang 7
3 Eingang 3 12 GND 21 Ausgang 8
4 Eingang 4 13 GND 22 Nicht angeschlossen
5 Eingang 5 14 Ausgang 1 23 Nicht angeschlossen
6 Eingang 6 15 Ausgang 2 24 +24 VDC
7 Eingang 7 16 Ausgang 3 25 +24 VDC
8 Eingang 8 17 Ausgang 4
9 Nicht angeschlossen 18 Ausgang 5
Technische Daten (Fortsetzung)
Eingangsbelegung
Ausgangsbelegung
Pin 25
Eingang X
+24V
Ausgang X
Pin 13
+24V
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
76

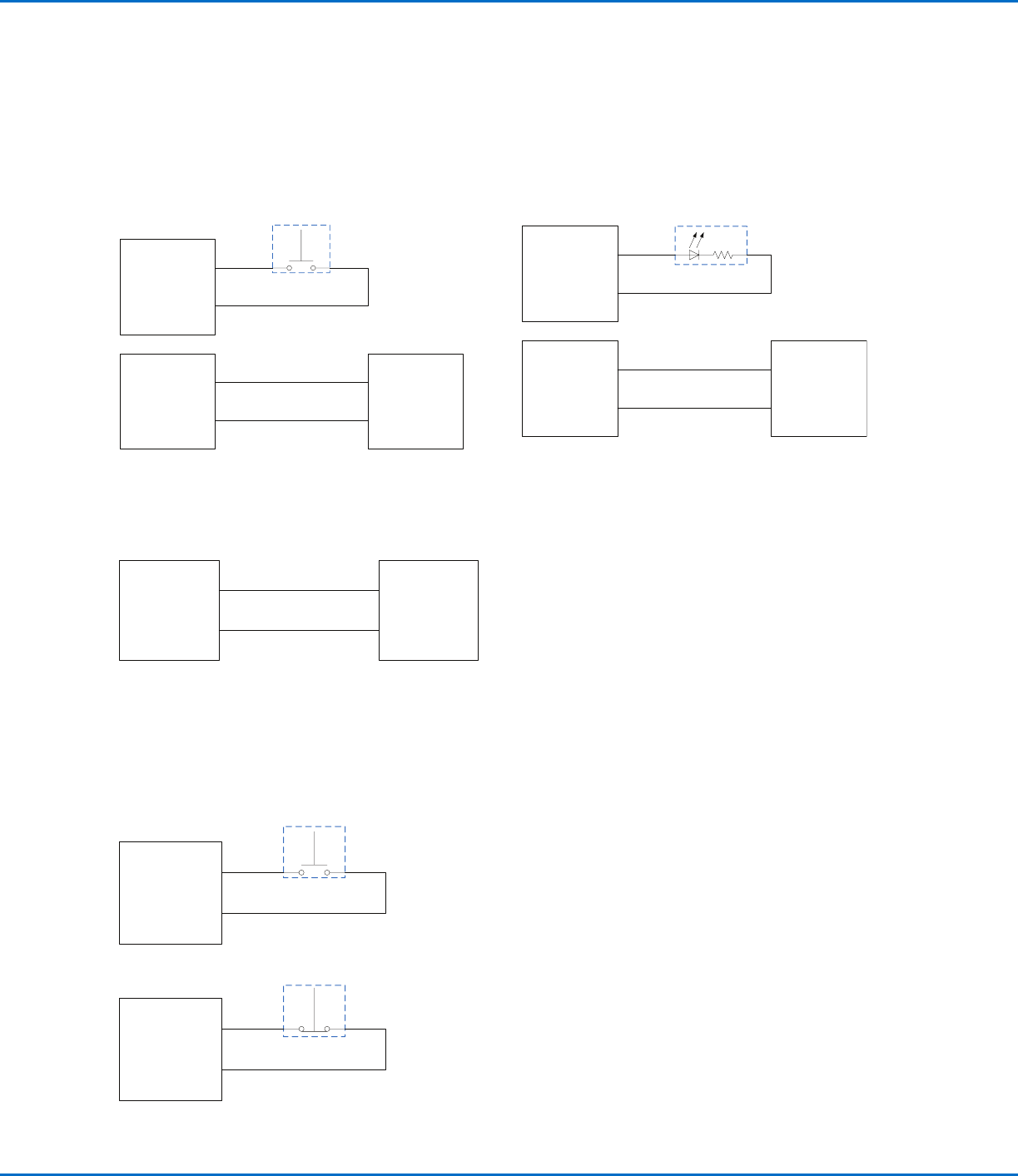

Beispiel Eingangs-/Ausgangsanschlüsse
Sie können den E/A-Anschluss und ext. Steueranschluss auf der Rückseite des Roboters verwenden, um eine Reihe
von verschiedenen Ein- und Ausgängen anzuschließen. Die folgenden Schaltpläne zeigen die üblichen Verbindungen
von Ein- und Ausgängen zum Roboter als Beispiel.
Eingänge
Pin 25
SPS Ausgang (+24V)
SPS
SW1
Roboter E/A
Anschluss
+24VDC
Roboter E/A
Anschluss
Pin 2
Eingang 2
Pin 11
Erde
Pin 1
Eingang 1
SPS Erde
Ausgänge
Externes Gerät, das durch den Roboter mit Strom versorgt wird
Pin 24
Gerät
Roboter E/A
Anschluss
+24VDC
Pin 11
Erde
Ausgang der Versorgungsspannung +24 VDC ist
auf 3,0 A begrenzt.
Start und Not-Aus (ESTOP) Verbindungen mit externer Steuerung
Pin 2
ESTOP
Startsignal
Ext.
Steueranschluss
Pin 7
Not-Aus
Pin 1
Erde
Ext.
Steueranschluss
SW1
Pin 6
Not-Aus
Pin 14
+24V In
Gerät
LED 1
Roboter E/A
Anschluss
Ausgang 1
Roboter E/A
Anschluss
Pin 15
Ausgang 2
Pin 11
Erde
Pin 11
Erde
Erde
Ausgänge sind auf 125 mA begrenzt.
Technische Daten (Fortsetzung)
