EV Series Automatisiertes Dosiersystem

Position Bildausschnitt Beschreibung

Version

Zeigt die aktuelle Softwareversion an.

Auto Purge

(Automatische

Reinigung

Run Limit

Fluid Working Life

(Materialhaltbarkeit

Um die automatische Reinigung, Programmdurchläufe oder

Materialhaltbarkeitsgrenzen für ein Programm einzustellen, siehe

“Wie stellt man automatisches Spülen, Programmduchläufe und

Materialhaltbarkeitsgrenzen ein” ab Seite66.

Other (Sonstiges)

• Vorzyklus Initialisierung: Wenn ausgewählt, bewegt sich der Roboter vor

dem Start eines Zyklus in die Grund- oder HOME-Position (0,0,0).

• Nadel XY Anpassung: Aktiviert oder deaktiviert die Fähigkeit die Nadel-XY-

Achse zu justieren. Wenn Nadel XY Anpassung aktiviert ist, erscheint der

Nadel XY Anpassungsknopf im Programmfenster und die Fähigkeit wird im

Erstinstallationsassistenten aktiviert. Wenn nicht, wird sie im Assistenten

deaktivert.

• Düsendetektor: Zeigt an, dass das System den optionalen Düsendetektor

oder das Düsenausrichtungskit enthält. Wenn Düsendetektor aktiviert ist,

erscheint der Knopf Nadel XY Anpassung im Programmfenster und die

Fähigkeit wird im Erstinstallationsassistenten aktiviert. Wenn nicht, wird sie

im Assistenten deaktivert.

• 2D Code: Kreuzen Sie dieses Kästchen an, um die QR-Code Scan Funktion

zu aktivieren oder zu deaktivieren. Siehe “Anhang D, QR-Code Scan

Einrichtung” auf Seite102, um den QR-Code Scan zu aktivieren.

• Multi-Nadeln: Um mit mehr als einem Dosierer zu arbeiten (max. 5

Dosierer), klicken Sie dieses Kästchen an. Siehe “Anhang E, Multi-

Nadel Einrichtung und Verwendung” auf Seite105 zum Einstellen eines

Multidosiersystems.

• Höhensensor: Falls das System den optionalen Höhensensor enthält,

markieren Sie dieses Kästchen. Vollständige Informationen bezüglich des

Höhensensors nden Sie auf Seite110 unter “Anhang F, Höhensensor

Einrichtung und Verwendung”.

• Z zum Scharfstellen festlegen: Stellt ein, ob das System die momentane

Z-Höhe im Befehlsfenster erfasst. Siehe “Systemeinstellung Z-Höhenwerte

erfassen (Optional)” auf Seite54 für Einzelheiten.

• Modell Drop-Down Menü: Stellt die Konguration der Dosiersoftware

ein; diese Einstellung muss mit der Systemkonguration (Modell)

übereinstimmen. Alle Änderungen werden erst nach Neustart der Software

wirksam.

Expert

(Expertenmodus)

Nur für Nordson EFD

Light (Licht) (if

present) (Falls

vorhanden)

• Standard: Erlaubt Ihnen, die Lichtstärke zu kontrollieren, wenn ein

externes System verwendet wird.

• Offset: Wenn das System im CCD Modus ist, ändert sich die

Lichtstärke automatisch, basierend auf den eingegebenen Werten.

HINWEIS: Die Beleuchtungseinstellungen werden nur angezeigt,

wenn das optionale Beleuchtungszubehör installiert ist.

Zur Ansicht oder Änderung der Systemparameter (Fortsetzung)

System Setup Parameter und Bildschirmfelder (Fortsetzung)

www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

EV Series Automatisiertes Dosiersystem

Kennwortschutz einstellen

Nutzen Sie das Kennwortfeld des Systemsetupschirms, um ein Passwort einzustellen oder zurückzusetzen. Der

Zweck eines Kennwortes ist es, die Systemeinstellungen vor unbefugtem Zugriff zu schützen.

HINWEISE:

• Die Standardeinstellung ist kein Kennwortschutz.

• Falls Sie Ihr Passwort vergessen haben, kontaktieren Sie Ihren Nordson EFD Vertreter für weitere Unterstützung.

• Ein Kennwort ist auf 16 Zahlen oder Stellen begrenzt.

Klick Schritt

• Klicken Sie auf “System Setup“ und dann auf “Öffnen“

• Unter Passwort, geben Sie ein Passwort ein oder leeren Sie

das Feld, um ein Passwort zu entfernen, klicken Sie dann auf

PASSWORT ÄNDERN.

Das System bestätigt die Passwortänderung, die nach

Programmneustart aktiv wird.

- Wenn ein Passwort vergeben wurde, wird das System vor

dem Öffnen des “System Einstellungen Bildschirms” die

Eingabe des Passworts verlangen.

- Wurde das Passwort Feld freigelassen, wird zum Öffnen des

Systemsetup Bildschirms kein Passwort benötigt.

www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

EV Series Automatisiertes Dosiersystem

Aufbau und Kalibrieren des Systems (Voraussetzung)

Bevor Sie damit beginnen Programmierungen zu erstellen oder die automatische Offset-Aktualisierungsfähigkeiten

des Systems zu benutzen, müssen Sie das System ordentlich aufsetzen und kalibrieren. Korrekte Systemeinstellung

und Kalibrierung ist wesentlich für den ordentlichen Systembetrieb.

Der Erstinstallationsassistent des Roboters führt Sie durch das komplette Setup und den Kalibrierungsprozess.

Dieser Prozess muss bei Erstinbetriebnahme und nach jeder Systemänderung durchgeführt werden.

Beispiele für Systemänderungen beinhalten die folgenden Punkte:

• Nach jeder Bewegung einer auf der Z-Achse installierten Komponente (wie Spritzenkörper oder Kamera).

• Nach jedem Wechsel einer Dosierdüse oder Spitze.

Setup und Kalibrierung beinhaltet die folgenden Aufgaben:

• Robotermodell und Düsendetektorauswahl prüfen

• Den Erstinstallationsassistenten des Roboters öffnen und die Kamera scharfstellen

• (Nur für EV-System mit Düsendetektor) Den Düsendetektor einstellen*

• Kamera-zu-Düse Offset einstellen

• Markierungen einstellen

• Die Kameraskalierung einstellen*

• Düse-zu-Werkstück Offset einstellen*

• (Nur für EV-System mit Düsendetektor) Systemeinstellungen und Kalibration testen

• (Nur für Systeme ohne Düsendetektor) Systemeinstellungen und Kalibrierung testen

*Alle notwendigen Einstellungs- und Kalibrierungsaufgaben werden vom Erstinstallationsassistenten des Roboters geleitet. Es

besteht jedoch die Möglichkeit, Aufgaben, die oben mit einem Asterisk (*) markiert sind, bei Bedarf individuell durchzuführen.

Siehe “Anhang B, Setupverfahren ohne Einrichtungsassistent” auf Seite25 für genaue Anweisungen.

HINWEIS: Siehe “Über Offsets” auf Seite25 für die Erklärung der Offsets.

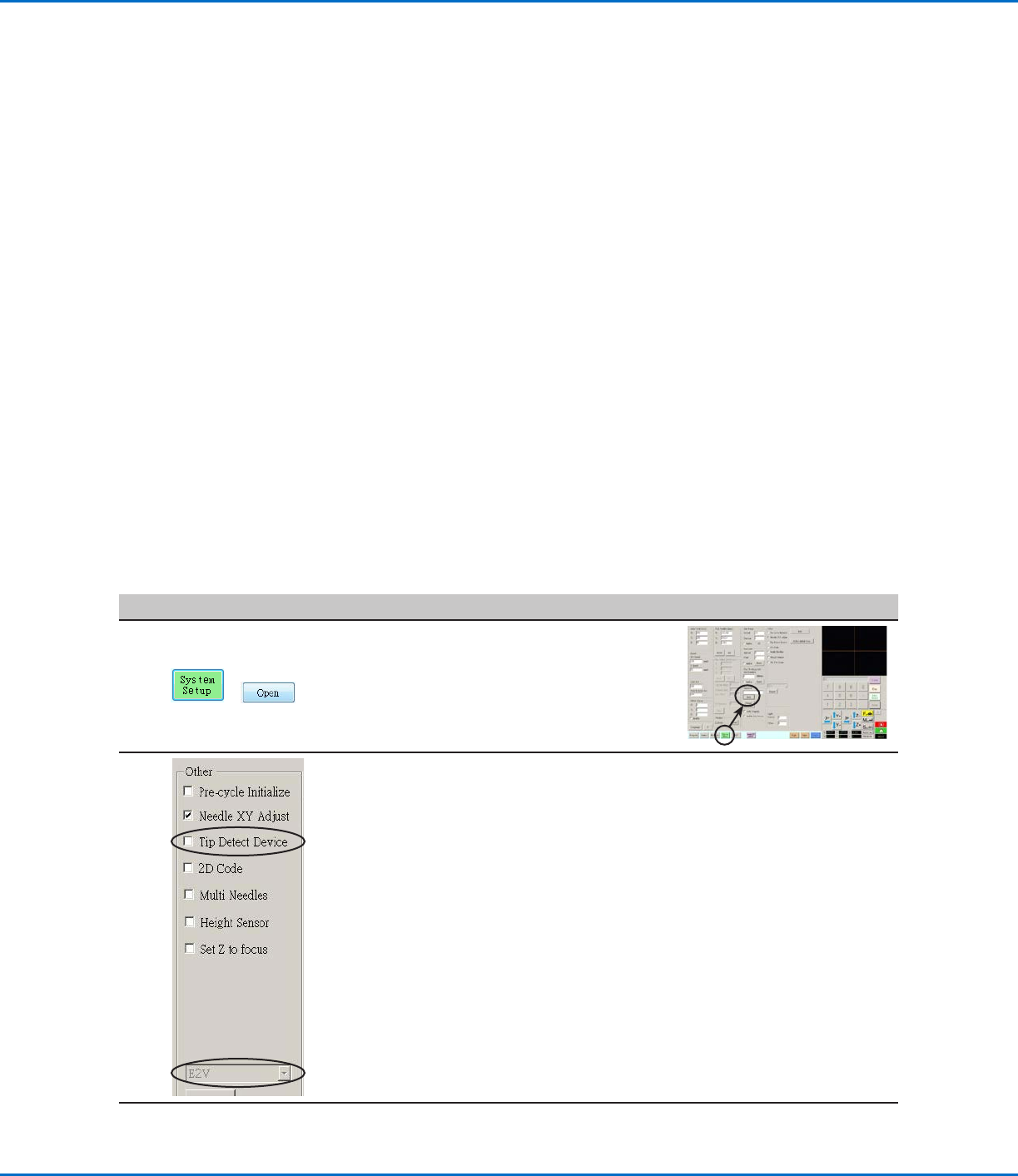

Überprüfen des Robotermodells und der ausgewählten Nadelerkennung

Klick Schritt Referenzbild

• Klicken Sie auf “System Setup” und dann

auf “Öffnen.”

• Unter “OTHER” überprüfen Sie Folgendes:

- Das korrekte Robotermodell wird

angezeigt. Falls das Robotermodell nicht

korrekt ist, prüfen Sie die “Ändern der

Robotermodellauswahl” auf Seite51, um

das korrekte Modell auszuwählen.

- Fall Ihr System einen Düsendetektor

beinhaltet, wird Düsendetektor aktiviert.

• Wenn Sie Änderungen vornehmen,

schließen und öffnen Sie anschließend

die DispenseMotion Software, damit die

Änderungen wirksam werden.

• Fahren Sie mit “Das System mit dem

Erstinstallationsassistenten des Roboters

einrichten” auf Seite43 fort.
