www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
44

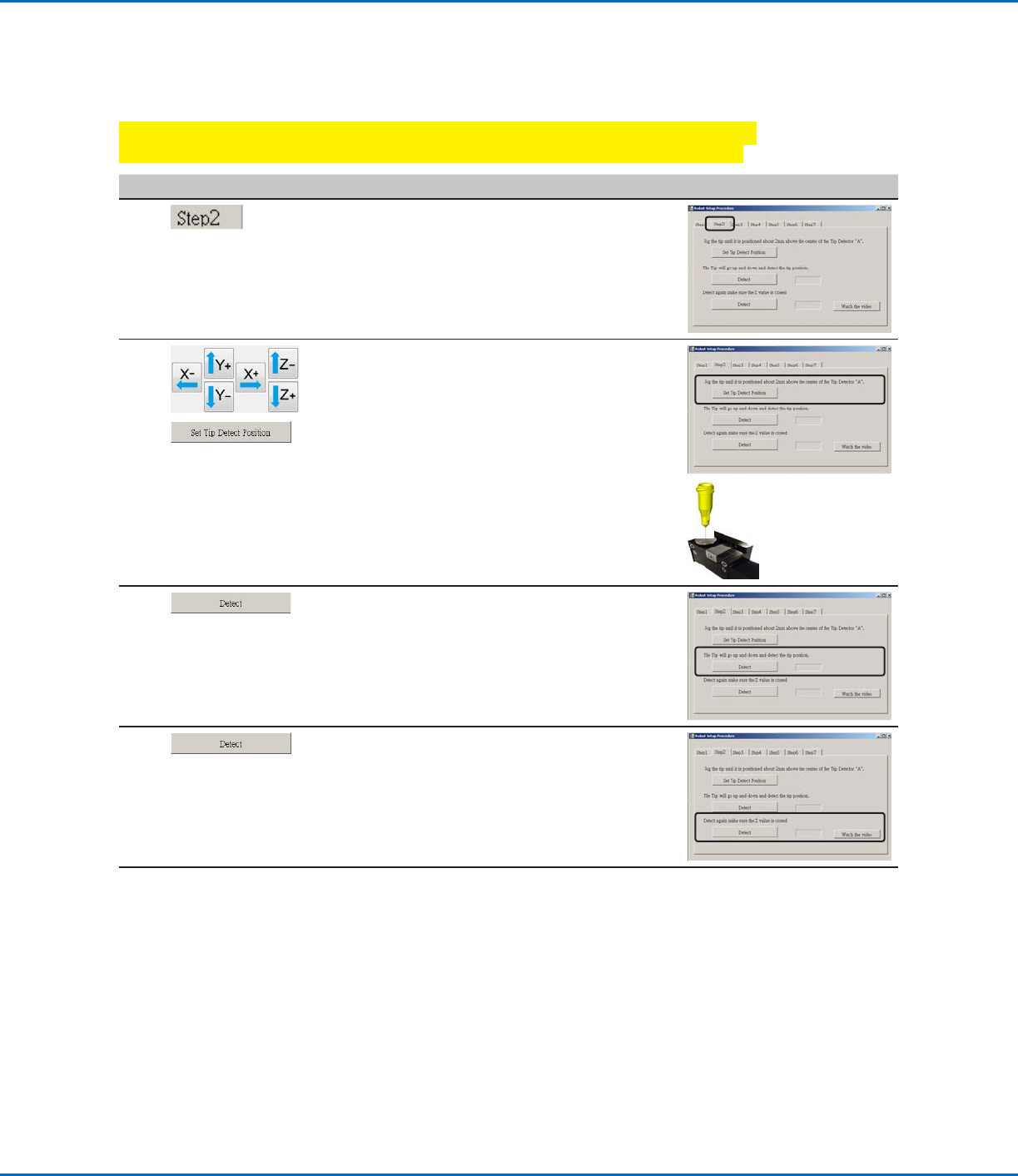

Roboterersteinrichtung (Schritt 2 Tab): (Nur für EV-System mit Düsendetektor) Den Düsendetektor
einstellen
Wichtig: Falls Ihr System keinen Düsendetektor beinhaltet fahren Sie stattdessen fort mit
“Roboterersteinrichtung (Schritt 3 Tab): Kamera-zu-Düse Offset einstellen” auf Seite45.
# Klick Schritt Referenzbild
1
• Klicken Sie den SCHRITT 2 Tab.
2
>
• Verfahren Sie die Spitze bis sie etwa 2
mm über dem Sensor des Düsendetektors
positioniert ist.
• Klicken Sie DÜSENDETEKTORPOSITION
FESTLEGEN
3
• Klicken Sie ERKENNEN.
Die Spitze berührt den Sensor um die
Position der Spitze zu erkennen. Das System
zeigt den Offset-Wert der Spitze neben dem
ERKENNEN-Knopf an.
4
• Klicken Sie noch einmal ERKENNEN.
Das System bestätigt die Offset-
Einstellungen der Spitze.
5
• Fahren Sie fort mit “Roboterersteinrichtung
(Schritt 3 Tab): Kamera-zu-Düse Offset
einstellen” auf Seite45.
Das System mit dem Erstinstallationsassistenten des Roboters einrichten
(Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
45
Das System mit dem Erstinstallationsassistenten des Roboters einrichten
(Fortsetzung)

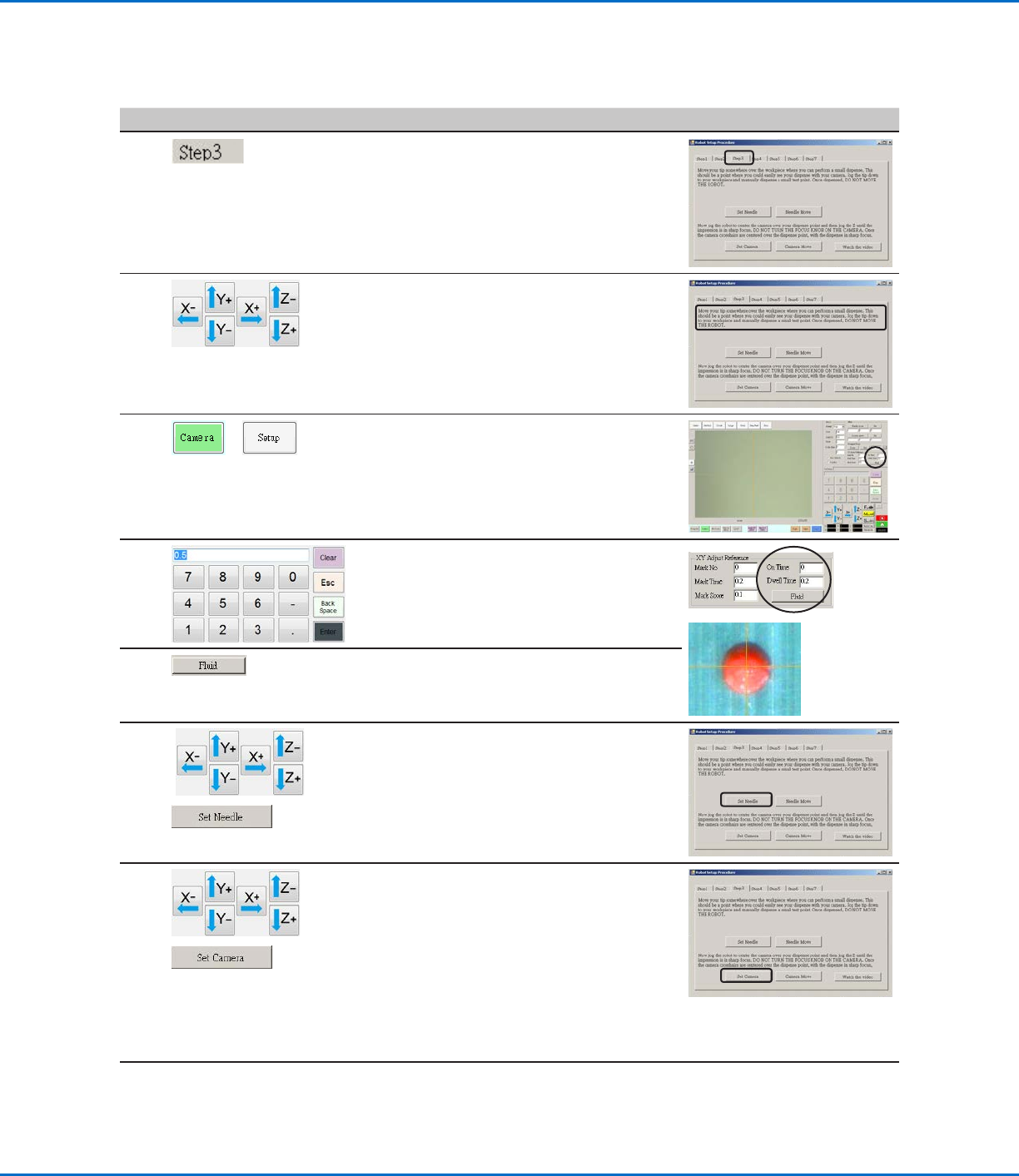

Roboterersteinrichtung (Schritt 3 Tab): Kamera-zu-Düse Offset einstellen
# Klick Schritt Referenzbild
1
• Klicken Sie den SCHRITT 3 Tab.
2
• Verfahren Sie die Spitze an eine gute
Position auf der Arbeitsoberäche, um einen
Testpunkt des Fluids zu platzieren.
3
>
• Klicken Sie den KAMERA Tab und klicken
Sie auf SETUP am oberen Ende des
Kamerabildschirms.
Nutzen Sie die Felder unter XY
Anpassungsreferenz um einen Testpunkt des
Fluids zu platzieren.
4
• Nutzen Sie das Tastenfeld um folgende
empfohlene Dosierpunktparameter
einzugeben:
- ON TIME: 0,5
- DWELL TIME: 0,2
5
• Klicken Sie FLUID um einen Punkt des Fluids
aufzubringen.
6
>
• Verfahren Sie die Spitze bis sie 2 mm über
dem Dosierpunkt positioniert ist.
• Klicken Sie NADEL FESTLEGEN.
7
>
• Verfahren Sie die Kamera bis das Kamera
Fadenkreuz über dem Dosierpunkt zentriert
ist.
• Stellen Sie die Kamera scharf bis das
Bild des Dosierpunktes klar deniert ist.
Siehe bei Bedarf “Kamera” auf Seite17
für Anweisungen, um die Kamera
scharfzustellen.
• Klicken Sie SET KAMERA (Kamera
festlegen).
Fortsetzung auf der nächsten Seite
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
46

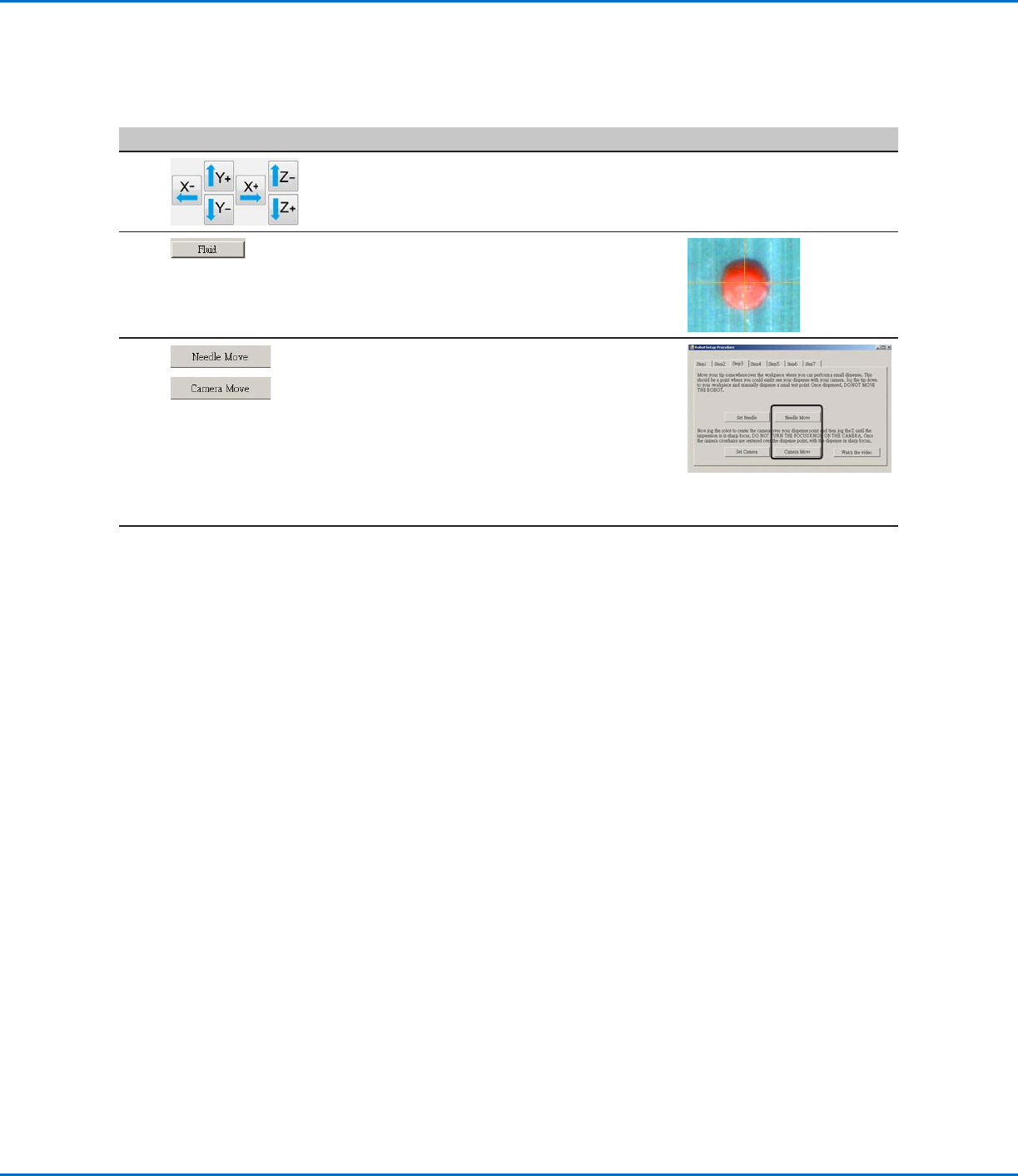

# Klick Schritt Referenzbild
8
• Verfahren Sie die Spitze an eine gute
Position auf der Arbeitsoberäche um einen
Testpunkt des Fluids aufzubringen.
9
• Klicken Sie FLUID um einen Punkt des Fluids
zu dosieren.
10
>
• Klicken Sie NADEL BEWEGEN um das
Setup zu testen.
Das System sollte die Spitze über dem
Testpunkt zentrieren der in Schritt 9 dosiert
wurde.
• Klicken Sie KAMERA BEWEGEN um das
Setup weiter zu testen.
Die Kamera sollte ihr Fadenkreuz über dem
Testpunkt aus Schritt 9 zentrieren.
11
• Fahren Sie fort mit “Roboterersteinrichtung
(Schritt 4 Tab): Markierungen einstellen” auf
Seite45.
Das System mit dem Erstinstallationsassistenten des Roboters einrichten
(Fortsetzung)
Roboterersteinrichtung (Schritt 3 Tab): Kamera-zu-Düse Offset einstellen (Fortsetzung)
