EV Series Automatisiertes Dosiersystem
34
System Setup Bildschirm
Klicken Sie auf den System Setup Tab, um zum System Setup Bildschirm zu gelangen. Dieser Bildschirm beinhaltet
Felder für Systemeinstellungen und bietet Zugang zum Ersteinstellungsassistenten des Roboters. Für weitere
Informationen beziehen Sie sich auf die unten beschriebenen Felder.
System Setup
Bildschirm Feld
Funktion
Axis Limit (Achsen-
begrenzung)
siehe “Systemparameter einstellen”
auf Seite38.
Speed (Geschwind-
igkeit)
siehe “Systemparameter einstellen”
auf Seite38.
Line Acc (Linienbes-
chleunigung
Point to point Acc
(Geschwindigkeit
Punkt zu Punkt)
siehe “Systemparameter einstellen”
auf Seite38.
Offset Alarm siehe “Systemparameter einstellen”
auf Seite38.
(Language) Sprache siehe “Systemparameter einstellen”
auf Seite38.
IO siehe “Eingänge und Ausgänge
verbinden” auf Seite52.
Park Position (Park-
position)
siehe “Systemparameter einstellen”
auf Seite38.
Tip Detect Device
(Nadelerken-
nungssystem)
Wird nur bei Bedarf zur manuellen
Kalibrierung des Düse-zu-
Werkstück Offsets anstelle des
Einrichtungsassistenten benutzt.
Siehe “Anhang B, Setupverfahren
ohne Einrichtungsassistent” auf
Seite94.
Version Zeigt die aktuelle Softwareversion
an
Auto Purge (Automa-
tische Reinigung)
Siehe “Wie Sie die automatische
Reinigung, Programmzyklusgrenzen,
oder Grenzen der Materialhaltbarkeit
einstellen” auf Seite66.
Run Limit
Fluid Working Life
(Materialhaltbarkeit)
Password (Passwort) siehe “Passwort einstellen” auf
Seite41.
Lock Program (Pro-
gramm sperren)
Enable File Switch
(Dateiwechsel aktiv-
ieren)
“Wie sperrt oder entsperrt man ein
Programm” auf Seite58.
System Setup
Bildschirm Feld
Funktion
Pre-cycle Initialize
(Vorzyklus einleiten)
Lässt den Roboter in die Home
Position (0,0,0) fahren, bevor ein
Dosierzyklus gestartet wird.
Needle XY
Detect (Nadel XY
Erkennung)
Aktiviert oder deaktiviert die
Fähigkeit die Nadel-XY-Achse
zu justieren. Wenn Nadel XY
Erkennung aktiviert ist, erscheint
der Nadel XY Anpassung-Knopf im
Programmfenster.
Tip Detect Device
(Nadelerken-
nungssystem)
Tip Detect Device (Düsendetektor):
Gibt an, ob ein Düsendetektor
vorhanden ist. Wenn Tip Detect
Device aktiviert ist, erscheint der
Nadel XY Anpassungsknopf im
Programmfenster
2D Code Aktiviert oder deaktiviert die QR-
Code Scan Funktion
Multi Needles (Multi-
Nadeln)
Aktiviert oder deaktiviert die Multi-
Nadel Funktion (wird bei Systemen
mit mehr als einem Dosierer
verwendet)
Height Sensor
(Höhensensor)
Stellt fest, ob der optionale
Höhensensor installiert ist.
Set Z to Focus (Z
zum Scharfstellen
festlegen)
Gibt an, wie das System Z-Werte im
Befehlsfenster erfasst.
Modellauswahlmenü Roboter Modell auswählen.
Expert
(Expertenmodus)
Nur für Nordson EFD
Exit (Beendet) Beendet die Software
Robot Initial Setup
(Ersteinstellung
Roboter)
Öffnet den Systemsetup- und
Kalibrierungsassistenten. Siehe
“Einrichtung und Kalibrierung
des Systems (Notwendig)” auf
Seite42 für das Verfahren zur
Systemeinrichtung.
Light (Beleuchtung)
(Falls vorhanden)
Siehe “System Parameter festlegen”
auf Seite38.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
35

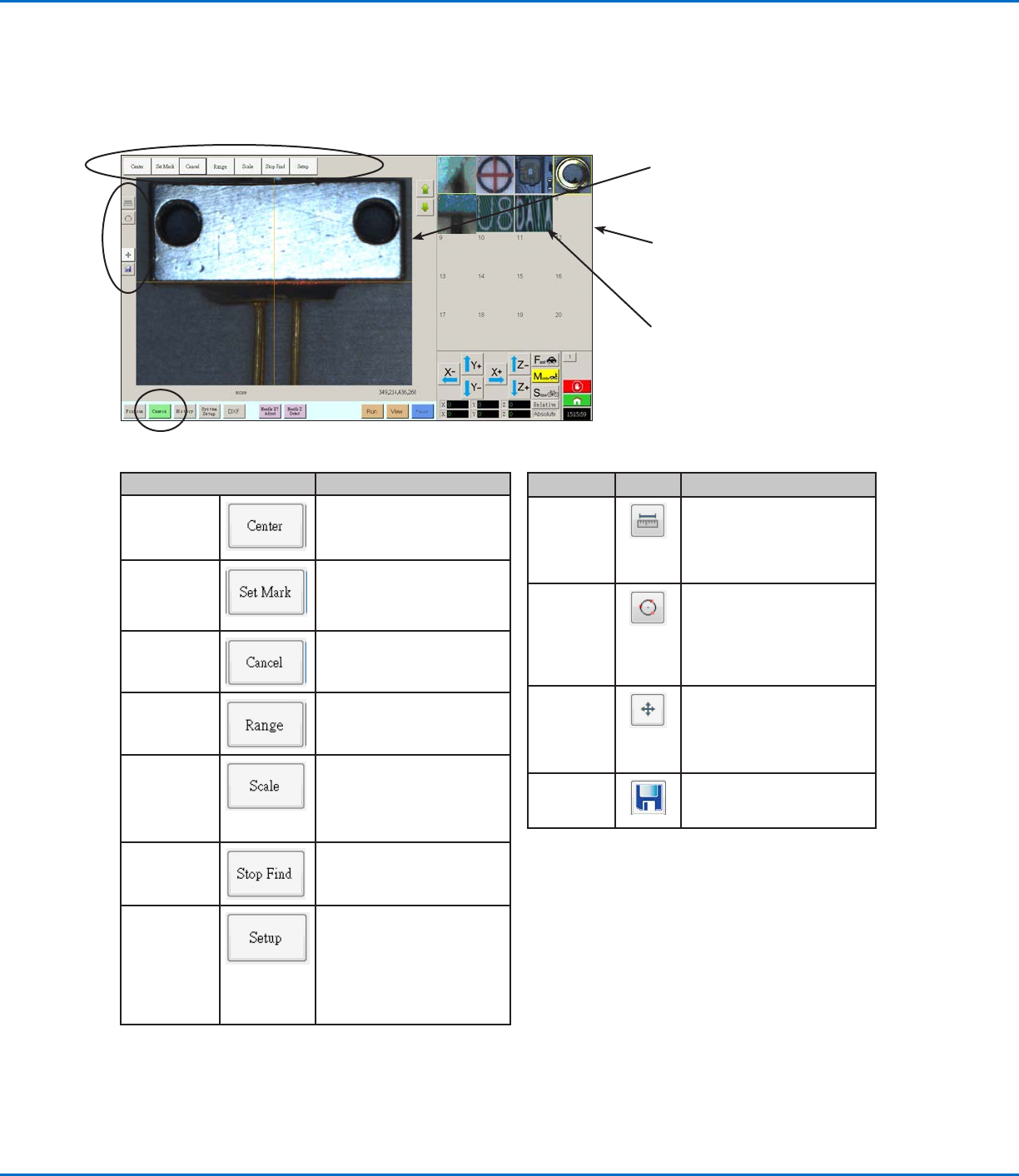

Kamerabildschirm, Tab-Leiste und Icons
Klicken Sie auf den Kamera Tab, um zum Kamerabildschirm zu gelangen. Die tatsächliche Kameraansicht taucht im
Hauptbildschirm auf und die Markierungsbibliothek erscheint im sekundären Ansichtsbildschirm. Die Tabs an der
Oberseite des Kamerabildschirms werden für die Kameraeinstellung und die Markierungserstellung verwendet.
Kamerabildschirm Tabs Funktion
Center
(Zentrum)
Bewegt den
Kameramittelpunkt zum
Zentrum eines Gegenstandes
Set Mark
(Markierung
setzen)
Setzt eine Markierung. Siehe
“Über Markierungen” auf
Seite26 und “Wie erstellt man
eine Markierung” auf Seite63.
Cancel
(Abbrechen)
Bricht die letzte Kamera-
Aktion ab
Range
(Bereich)
Legt den Bereich fest, in
dem das System nach einer
Markierung sucht.
Scale
(Skalierung)
Skaliert den Bildschirm,
um mit der Skalierung
der Kameraansicht
übereinzustimmen. (tritt
während des Setups auf)
Stop Find
(Suche
stoppen)
Stoppt die Suche nach einer
Markierung
Setup
Öffnet das Kamera Setup
Fenster, das Zugang zu
wichtigen kamerarelevanten
Parameterfeldern gibt.
Beziehen Sie sich auf
“Kamera Setup Bilschirm” auf
Seite37.
Icon Name Icon Funktion
Measure
Length
(Länge
messen)
Misst die Entfernung zwischen
zwei Punkten. Siehe “Wie
misst man einen Pfad oder
Kreis auf einem Werkstück?”
auf Seite58.
Measure
Circle
Diameter
(Kreisdurch-
messer
messen)
Misst den Durchmesser eines
Kreises. Siehe “Wie misst
man einen Pfad oder Kreis
auf einem Werkstück?” auf
Seite58.
Touch Move
(Positionss-
teuerung)
Wenn eingeschaltet, bewegt
es die Kamera exakt zum
angeklickten Punkt und
bewegt den Brennpunkt ins
Zentrum des Bildschirms
Save
(Speichern)
Speichert das angezeigte
Kamerabild als bitmap-Datei
(*.bmp)
Hauptansichtsbildschirm zeigt die
aktuelle Kameraansicht, wenn der
Kameratab ausgewählt ist.
Der sekundäre Bildschirm zeigt die
Markie-rungsbibliothek, wenn der
Kameratab aktiviert ist.
Doppelklicken Sie ein beliebiges Bild um
das Mustervergleichsfenster zu öffnen.
Siehe “Fenster Mustervergleich und
Bereich” auf Seite36 für Informationen
zu diesem Fenster.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
EV Series Automatisiertes Dosiersystem
36

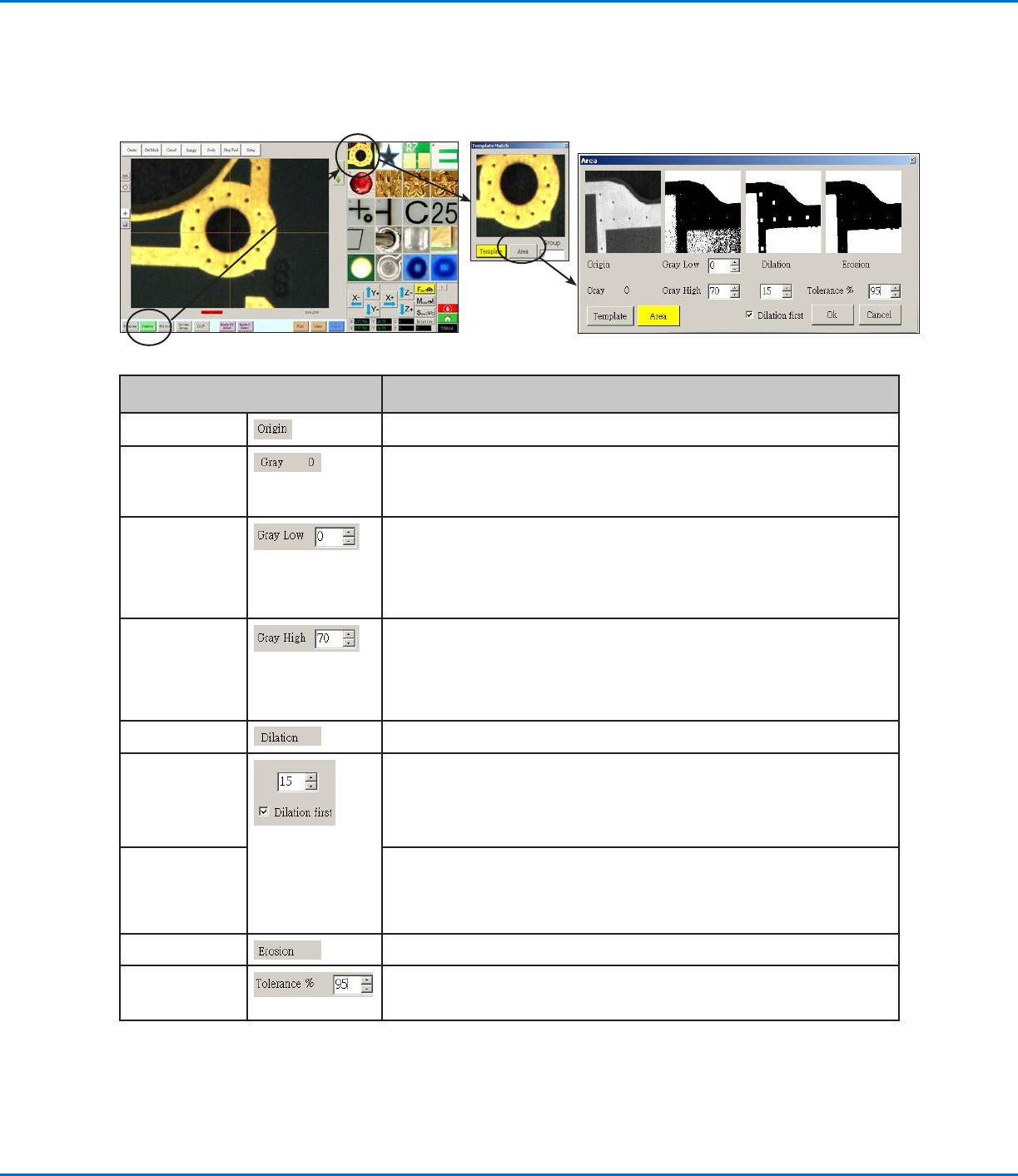

Fenster Mustervergleich und Bereich
Sobald eine Markierung in der Bibliothek gespeichert wurde, können Sie mit einem Doppelklick auf die Zelle des
Markierungsbildes das Mustervergleichsfenster öffnen, das Zugang zum Fenster Bereich bietet. Hier können Sie
Feineinstellungen daran vornehmen, wie die Kamera die Markierungen auswertet.
Sektion Fenster Mustervergleich und
Bereich
Funktion
Quelle
Zeigt das offene Markierungsbild an
Grau Zeigt die Graustufe für den ausgewählten Punkt im Quellbild an. Wenn ein Punkt
ausgewählt ist, ändert sich der Wert, um die Graustufe an diesem Punkt anzuzeigen.
Diesen Punkt zu kennen, macht es einfacher die besten Werte für Grau Niedrig und
Grau Hoch zu bestimmen.
Grau Niedrig
Passt den Toleranzwert für Grau Niedrig an. Je niedriger dieser Wert, desto mehr
weiß ist im Bild erlaubt. Je höher der Wert, desto weniger weiß ist im Bild erlaubt.
HINWEIS: Werte für Grau Niedrig sind typischerweise niedriger als Werte für Grau
Hoch.
Reichweite: 0–255
Grau Hoch
Passt den Toleranzwert für Grau Hoch an. Je niedriger dieser Wert, desto weniger
weiß ist im Bild erlaubt. Je höher der Wert, desto mehr weiß ist im Bild erlaubt.
HINWEIS: Werte für Grau Hoch sind typischerweise höher als Werte für Grau
Niedrig.
Reichweite: 0–255
Dilatation
Zeigt an, wie das Bild nach der Dilatationsberechnung erscheint.
Dilatation Zuerst
Schalter
Wenn Dilatation Zuerst ausgewählt ist, kontrolliert der Schalter über der Dilatation
Zuerst Checkbox die Vergrößerung des Bildes. Wenn Dilatation Zuerst nicht
ausgewählt ist, kontrolliert der Schalter wieviel vom Nicht-Graubereich im Bild
ignoriert wird.
Reichweite: 0–20
Dilatation Zuerst
Checkbox
Regelt die Reihenfolge in der Dilatations- und Erosionsberechnungen durchgeführt
werden. Wenn die Dilatation Zuerst Checkbox ausgewählt ist, führt das System
zuerst die Dilatation durch. Ist die Checkbox nicht ausgewählt, führt das System
vorher die Erosionsberechnung durch. Wenn Dilatation Zuerst nicht ausgewählt ist,
werden die Beschriftungen für Dilatation und Erosion getauscht.
Erosion
Das Bild über Erosion zeigt an, wieviel weiß aus dem Bild geltert wird.
Toleranz Legt die Toleranz dafür fest, wie ähnlich oder Markierungsbilder dem ausgewählten
Bild sein dürfen. So kann das System ähnliche Markierungen erkennen und
entfernen.
